- Page 1 MANUEL D’UTILISATEUR FRANÇAIS Stage Blinder 8 DMX Code commande : 30774 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Stage Blinder 8 DMX Table des matières Avertissement ..................................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Branchement à la prise secteur ..........................5 Instructions de renvoi ..............................6 Réclamations ................................. 6 Description de l’appareil ..............................7 Panneau avant ................................ -
Page 3: Avertissement
S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : Showtec Stage Blinder 8 DMX avec un câble d’alimentation fixe, sans prise (1 m) Manuel d’utilisateur Consignes de sécurité... - Page 4 Laissez l’appareil hors tension et à température ambiante. Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
-
Page 5: Conditions D'utilisation
Stage Blinder 8 DMX À l’usage des adultes seulement. L’appareil doit être installé hors de la portée des enfants. Ne laissez jamais l’appareil fonctionner sans surveillance. L’utilisateur est responsable du positionnement et du fonctionnement corrects du Stage Blinder 8 DMX. -
Page 6: Branchement À La Prise Secteur
Stage Blinder 8 DMX Procédure : Si le Stage Blinder 4 DMX est suspendu à un plafond ou à une solive, un système de fixation professionnel doit être utilisé. Utilisez un collier pour fixer le Stage Blinder au support de montage du système de fixation. -
Page 7: Instructions De Renvoi
Stage Blinder 8 DMX Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). -
Page 8: Description De L'appareil

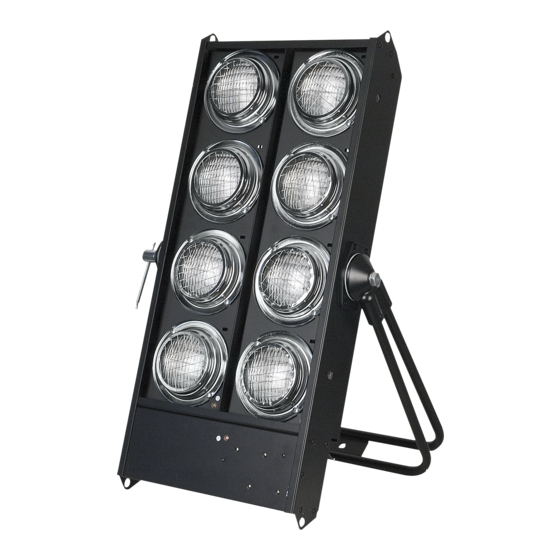

Stage Blinder 8 DMX Description de l’appareil Caractéristiques Le Stage Blinder 8 DMX est un système LED de Showtec. Tension d’entrée : 240 V C.A. / 50 Hz Consommation : 2 x 2 600 W Source lumineuse : 8 x Par 36 120 V/650 W (DWE) ... -
Page 9: Panneau Arrière
Schéma 3 Installation Retirez tout le matériel d’emballage du Showtec Stage Blinder 8 DMX. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. -
Page 10: Installation De La Lampe
Stage Blinder 8 DMX Installation de la lampe Le Stage Blinder 8 DMX utilise l’ampoule Par 36 G53 Screw MFL GE 120V/650W (DWE) (code commande 80117) fournie par la majorité des fabricants. Il est recommandé d’utiliser la lampe correspondant à votre appareil. -
Page 11: Modes De Contrôle
Stage Blinder 8 DMX Modes de contrôle 3 modes sont proposés : • Auto mode • Mode manuel • DMX-512 Un Stage Blinder (mode automatique) 01) Fixez l’effet lumineux à une structure stable. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. - Page 12 Stage Blinder 8 DMX 06) Placez les DIP switchs # 1-9 sur ON pour régler l’adresse DMX souhaitée. Contrôle DMX : DIP switch #10 sur OFF. Placez les DIP switchs # 1-9 sur ON pour régler l’adresse DMX souhaitée. Veuillez consulter les pages 12-13 pour de plus amples informations.
-
Page 13: Réglage Des Dip Switchs Pour Le Mode Dmx
Les adresses du contrôleur peuvent être définies en faisant glisser les DMX switchs choisis entre #1 et #9. Vous devez savoir que les réglages des adresses DMX sont la somme des valeurs du DIP switch. Une adresse DMX standard pour le Showtec Stage Blinder à 2 canaux est définie de la manière suivante. Exemple Stage Blinder Valeur de l’adresse... - Page 14 Stage Blinder 8 DMX Tableau de calcul rapide des adresses DMX Code commande : 30774...
-
Page 15: Câblage De L'appareil
Stage Blinder 8 DMX Câblage de l’appareil Vous allez avoir besoin d’une ligne de données sérielle pour générer des shows lumineux, que ce soit pour contrôler un ou plusieurs appareils par le biais d’une console DMX-512 ou pour synchroniser des shows basés sur au moins deux appareils configurés préalablement en mode maître/esclave. -
Page 16: Canaux Dmx
Stage Blinder 8 DMX Canaux DMX 2 canaux Canal 1 – Variateur d’intensité (G2 et/ou G4) 0-255 Variateur d’intensité, de OFF à full ON Canal 2 – Variateur d’intensité (G1 et/ou G3) 0-255 Variateur d’intensité, de OFF à full ON... -
Page 17: Maintenance
Stage Blinder 8 DMX Maintenance L’utilisateur doit s’assurer que les installations liées à la sécurité et techniques soient inspectées par un expert, chaque année, au cours d’un test d’acceptation L’utilisateur doit s’assurer que les installations liées à la sécurité et techniques sont inspectées chaque année par une personne qualifiée. -
Page 18: Résolution Des Problèmes
05) Si vous ne parvenez pas à déterminer la cause du problème, n’ouvrez en aucun cas le LED Blinder, car vous pourriez l’endommager et annuler la garantie. 06) Rapportez l’appareil à votre revendeur Showtec. Absence de réponse au DMX Il se peut que le problème soit lié au câble ou aux connecteurs DMX ou à un mauvais fonctionnement de la console ou de la carte DMX d’effets lumineux. - Page 19 Stage Blinder 8 DMX Problème Cause(s) probable(s) Solution • Vérifiez que l’appareil est allumé Un ou plusieurs L’alimentation est défectueuse et que les câbles sont appareils ne correctement branchés. fonctionnent pas Le fusible principal a grillé • Remplacez le fusible.
-
Page 20: Spécifications Du Produit
Stage Blinder 8 DMX Spécifications du produit Modèle : Showtec Stage Blinder 8 DMX Tension d’entrée : 240 V C.A. / 50 Hz Consommation : 2 x 2 600 W (pleine puissance) Raccordement DMX : 30 unités Fusible : F15AL/250 V... -
