Manuels Connexes pour SHOWTEC Couleur Cue 3
Sommaire des Matières pour SHOWTEC Couleur Cue 3

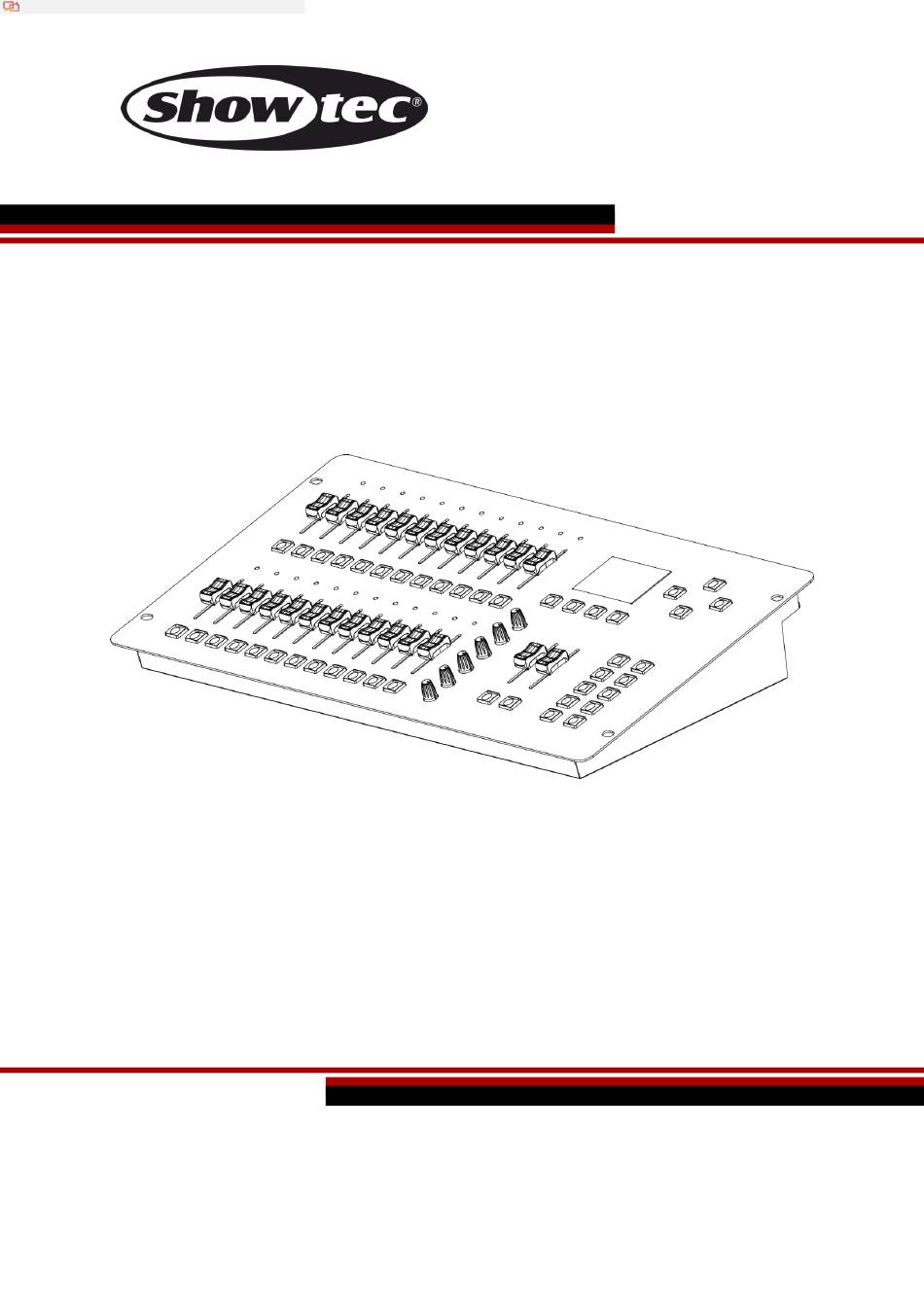

- Page 1 Traduit de Anglais vers Français - www.onlinedoctranslator.com MANUEL ANGLAIS Couleur Cue 3 Code de commande : 50705 Highlite International BV – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Couleur Cue 3 Table des matières Avertissement....................................2 Instructions de déballage .................................2 Consignes de sécurité .................................2 Déterminations d'exploitation ............................3 Procédure de retour ................................4 Réclamations....................................4 Description de l'appareil..............................5 Caractéristiques .......... -
Page 3: Avertissement
Couleur Cue 3 Avertissement Instructions de déballage Dès réception de ce produit, déballez soigneusement le carton et vérifiez le contenu pour vous assurer que toutes les pièces sont présentes et ont été reçues en bon état. Avertissez immédiatement le revendeur et conservez le matériel d'emballage pour inspection si des pièces semblent endommagées lors de l'expédition ou si le carton lui-même montre des signes de... -
Page 4: Important
● Si votre appareil ne fonctionne pas correctement, cessez immédiatement de l'utiliser. Emballez soigneusement l'appareil (de préférence dans son emballage d'origine) et renvoyez-le à votre revendeur Showtec pour réparation. ● Réservé aux adultes. L'appareil doit être installé hors de portée des enfants. Ne laissez jamais l'appareil fonctionner sans surveillance. -
Page 5: Procédure De Retour
Couleur Cue 3 Procédure de retour La marchandise retournée doit être envoyée prépayée et dans son emballage d'origine, les étiquettes d'appel ne seront pas émises. Le colis doit être clairement étiqueté avec un numéro d'autorisation de retour (numéro RMA). Les produits retournés sans numéro RMA seront refusés. -
Page 6: Description De L'appareil

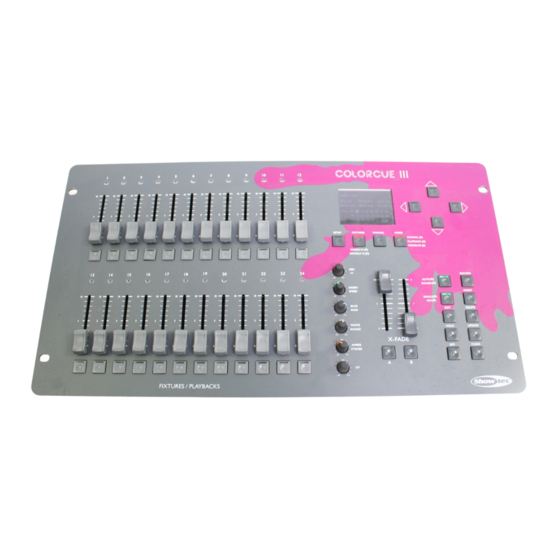

Couleur Cue 3 Description de l'appareil Caractéristiques Le ColorCue 3 est un contrôleur DMX à LED comprenant 2 faders principaux, 24 faders d'intensité de luminaire, 6 encodeurs rotatifs de couleur, 24 boutons de mémoire pour les couleurs/chenillards/mémoires utilisateur. – ● Entrée d'alimentation : 9 12 V CC, 800 mA ●... -
Page 7: Vue De Dessus - Section Modes/Fonctions
Couleur Cue 3 Vue de dessus – Section Modes/Fonctions Figure 02 C) Écran LCD I) Commande AMBRE/STROBE D) Boutons de modes avec LED J) Contrôle UV K) BANK A master fader et bouton flash avec LED E) Commande ROUGE/DIRECTION L) Fader principal BANK B et bouton flash avec LED... -
Page 8: Vue Arrière
Couleur Cue 3 Vue arrière Figure 03 O) Connecteur MIDI THRU P) Connecteur MIDI OUT Q) Connecteur MIDI IN R) Connecteur USB (pas de fonction) S) Micro T) Connecteur DMX 3 broches OUT U) Connecteur d'entrée CC V) Interrupteur marche/arrêt Installation Retirez tous les matériaux d'emballage du ColorCue 3. -
Page 9: Mode De Configuration
Couleur Cue 3 Figure 04 Mode de configuration Dans ce mode, vous pouvez sélectionner le type de LED du ou des luminaires connectés et l'adresse MIDI de l'appareil. L'écran du mode de configuration fournit des informations sur l'adresse MIDI de l'appareil, le type de LED des appareils connectés, l'adresse DMX de départ du dernier appareil connecté, si les paramètres par défaut des... -
Page 10: Adresse De Départ Dmx Des Appareils Connectés
Couleur Cue 3 ● RVBA/UV ● RGBWA/UV (mode par défaut) ● RGBAW/UV ● Gradateur (blanc uniquement) Appuyez sur le bouton APPAREILS(01)–(24)une fois de plus pour annuler la sélection des appareils à l'étape 1. Les LED des boutons s'éteindront. Ignorez les étapes 3 et 4, si vous avez sélectionné le même type de LED pour tous les appareils connectés à... -
Page 11: Fonctions D'exploitation
Couleur Cue 3 En mode simple, les boutons et faders FIXTURES(01)–(24)contrôler jusqu'à 24 appareils connectés. Dans ce mode BANK A master fader et bouton flash(K)agissent comme fader principal et bouton flash pour tous les appareils connectés, et fader principal BANK B et bouton flash(L)n'ont aucune fonction. -
Page 12: Effacer Le Programmeur
Couleur Cue 3 Effacer le programmeur Avant de quitter le mode de programmation, vous devez effacer le programmateur. Assurez-vous que le mode de sélection des couleurs est activé. Voir Mode de sélection des couleurs par rapport au mode de sélection des paramètresà la page 10. -
Page 13: Fondu Enchaîné Entre La Banque A Et La Banque B (Mode De Contrôle Double)
Couleur Cue 3 Assurez-vous que le mode de sélection des couleurs est activé. Tournez les commandes(E)–(J)pour sélectionner la couleur désirée. Les couleurs disponibles sont rouge, vert, bleu, blanc, ambre et UV. Tourner la commande dans le sens des aiguilles d'une montre augmentera l'intensité... -
Page 14: Mode De Programmation
Couleur Cue 3 Mode de programmation Dans ce mode, vous pouvez programmer et éditer des scènes et des poursuites. Les scènes et les poursuites peuvent être assignées aux 24 boutons PLAYBACKS(UNE)–(B). L'écran du mode de programmation fournit des informations sur le numéro du bouton PLAYBACKS sélectionné, le numéro de pas, la direction de la poursuite, la vitesse de lecture de la poursuite en bpm (battements par minute) et le... -
Page 15: Paramètres De Poursuite
Couleur Cue 3 Noter:Un chase peut avoir jusqu'à 100 étapes. Cependant, le nombre maximum de pas pour tous les chenillards enregistrés est limité à 1000 pas au total. 09) Effacez le programmeur. Paramètres de poursuite Lorsque vous créez un chenillard, vous pouvez définir la direction dans laquelle les pas seront lus, la vitesse de lecture d'un pas et le pourcentage de fondu entre les pas. - Page 16 Couleur Cue 3 Supprimer une étape dans une En mode programmation, appuyez et maintenez enfoncé le bouton SUPPRIMER(40)pendant 3 secondes. La LED sur le poursuite 01) bouton s'allumera. Appuyez sur le bouton LECTURES(01)–(24)pour lequel vous souhaitez supprimer un pas dans un chase. La LED sur le bouton commencera à...
-
Page 17: Mode De Lecture
Couleur Cue 3 Insérer un pas dans une poursuite En mode programmation, appuyez et maintenez enfoncé le bouton INSERT(38)pendant 3 secondes. La LED sur le bouton s'allumera. Appuyez sur le bouton LECTURES(01)–(24)pour lequel vous souhaitez insérer un pas dans le chenillard. La LED sur le bouton commencera à... -
Page 18: Retour Aux Paramètres D'usine
Couleur Cue 3 Vous pouvez également choisir entre la lecture de poursuite unique et la lecture de poursuite multiple. Appuyez sur le bouton SINGLE/MIX(37)pour basculer entre les deux options. ● Seul: La LED sur le bouton s'allumerarouge. Si cette option est activée, un seul chenillard sera lu à la fois. -
Page 19: Maintenance
électrique ne doivent présenter aucun dommage ou fatigue du matériel. Le Showtec ColorCue 3 ne nécessite pratiquement aucun entretien. Cependant, vous devez garder l'appareil propre. Débranchez l'alimentation secteur, puis essuyez le couvercle avec un chiffon humide. Ne pas plonger dans un liquide. Ne pas utiliser d'alcool ou de solvants. -
Page 20: Spécifications Du Produit
Couleur Cue 3 Spécifications du produit Showtec Color Cue 3 Modèle: 9–12 V CC, 800 mA Entrée de puissance: Consommation d'énergie: 15 W (maximum) Dimensions: 482 x 261 x 80 mm (L x l x H) Poids: 3,6kg broche 1 terre, broche 2 (-), broche 3 (+) Broche de signal SORTIE :... -
Page 21: Dimensions
Couleur Cue 3 Dimensions Code de commande : 50705... -
Page 22: Tableau D'implémentation Midi
Couleur Cue 3 Tableau d'implémentation MIDI Transmis Reconnu Remarques Une fonction Défaut Chaîne de base Modifié Mode Défaut messages Modifié 22–85 22–84 Numéro de billet Vraie voix Rapidité Remarque activée Remarque OFF Clés Après le toucher Canaliser Pitch bend Changement de contrôle... - Page 23 Couleur Cue 3 Code de commande : 50705...
- Page 24 ©2020 Showtech...
