Manuels Connexes pour SHOWTEC Airstrike
Sommaire des Matières pour SHOWTEC Airstrike
- Page 1 MANUEL FRANÇAIS Airstrike Code commande : 43158 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Installation de la lampe ............................... 9 Réglage et fonctionnement ............................9 Modes de contrôle ..............................10 Un Airstrike (mode fonctionnement automatique et mode contrôle sonore) ..........10 Un Airstrike (mode manuel) ........................... 10 Plusieurs Airstrikes (contrôle maître/esclave) ...................... 10 Plusieurs Airstrikes (contrôle DMX) ......................... 11 Connexion de l’appareil ............................ -
Page 3: Avertissement
Veuillez conserver le carton et les emballages. Si un appareil doit être renvoyé à l’usine, il est important de le remettre dans sa boîte et son emballage d’origine. Le contenu expédié comprend : Airstrike Showtec Câble IEC (1,5 m) Manuel de l’utilisateur Durée de vie prévue de la LED... - Page 4 En cas de remplacement, utilisez uniquement des fusibles de même type ou de même calibre. L’utilisateur est responsable du positionnement et du fonctionnement corrects de l'Airstrike. Le fabricant décline toute responsabilité en cas de dommages causés par la mauvaise utilisation ou l’installation incorrecte de cet appareil.
-
Page 5: Conditions D'utilisation
Airstrike Conditions d’utilisation Cet appareil ne doit pas être utilisé en permanence. Des pauses régulières vous permettront de le faire fonctionner pendant une longue période sans problèmes. La distance minimum entre la sortie lumineuse et la surface illuminée doit être d’au moins 1 mètre. -
Page 6: Branchement Au Secteur
Airstrike Procédure : Si l'Airstrike est fixé sous un plafond ou une solive, un système de fixation professionnel doit être utilisé. Utilisez un collier pour fixer l'Airstrike au support de montage du système de fixation. Veillez toujours à ce que la fixation de l'Airstrike l’empêche d’osciller librement dans la pièce. -
Page 7: Instructions De Retour
Airstrike Instructions de retour Les marchandises qui font l’objet d’un retour doivent être envoyées en prépayé et dans leur emballage d’origine. Aucun appel téléphonique ne sera traité. L’emballage doit clairement indiquer le numéro d’autorisation de retour (numéro RMA). Les produits renvoyés sans numéro RMA seront refusés. -
Page 8: Description De L'appareil

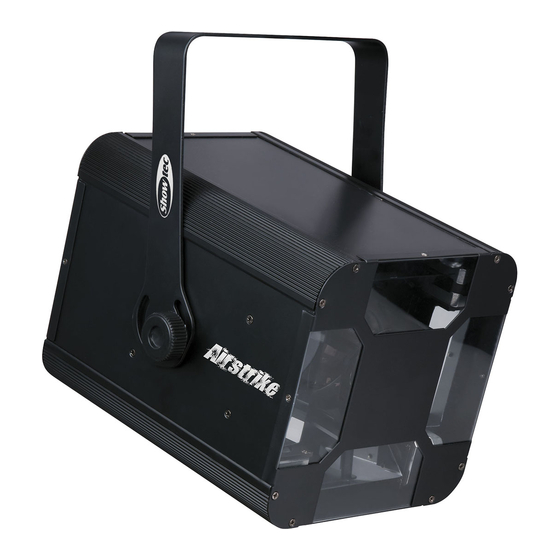

Airstrike Description de l’appareil Caractéristiques L'Airstrike Showtec est un effet lumineux avec une grande puissance en sortie et des effets d’excellente qualité. Tension d’entrée : 100-240 V C.A., 60 / 50Hz Consommation : 265W Source lumineuse : Lampe Philips MSD 5R ... -
Page 9: Panneau Arrière
11) Grille d'admission d'air Installation Retirez tout le matériel d’emballage de l'Airstrike . Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. -
Page 10: Installation De La Lampe
Airstrike Installation de la lampe L'Airstrike Showtec utilise l'ampoule à réflecteur 5R (code commande 80988 / 81013) fournie par la majorité des fabricants. Il est recommandé d’utiliser la lampe appropriée pour votre unité. Notez que des versions utilisant d’autres types de lampes pourront être proposées dans l’avenir. Vérifiez l’étiquette des spécifications du produit pour plus de détails. -
Page 11: Modes De Contrôle
02) Utilisez toujours un câble de sécurité (code commande 70140 / 70141). 03) Branchez le bout du cordon d’alimentation sur une prise secteur adéquate. 04) Lorsque l'Airstrike n'est pas connecté par un câble DMX, il fonctionne en tant qu'appareil autonome. 05) Pour en savoir plus, consultez les pages 15-16. -
Page 12: Plusieurs Airstrikes (Contrôle Dmx)
Airstrike Plusieurs Airstrikes (contrôle DMX) 01) Fixez l’effet lumineux sur la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. 02) Utilisez toujours un câble de sécurité (code commande 70140 / 70141). 03) Branchez le bout du cordon d’alimentation sur une prise secteur adéquate. -
Page 13: Connexion De L'appareil
Airstrike Connexion de l’appareil Vous allez avoir besoin d’un câble data série pour faire fonctionner l’éclairage d’un ou de plusieurs appareils, si vous utilisez une console de contrôle DMX-512, ou pour synchroniser l’éclairage d’au moins deux appareils, s’ils sont configurés en mode maître / esclave. Le nombre combiné de canaux requis par tous les appareils sur un câble data série détermine le nombre d’appareils que ce câble peut prendre... -
Page 14: Panneau De Contrôle
Airstrike L'Airstrike peut être utilisé avec une console de contrôle en mode contrôle ou sans console en mode autonome. Panneau de contrôle Ecran LCD clair Bouton MENU Bouton UP Bouton DOWN Bouton ENTER Schéma 06 Mode de contrôle Les appareils adressés individuellement sur un câble et connectés à la console de contrôle Les appareils répondent au signal DMX de la console de contrôle. -
Page 15: Vue D'ensemble
Airstrike Vue d’ensemble Code commande : 43158... -
Page 16: Options Du Menu Principal
Airstrike Options du menu principal Mode DMX-512 Options sonores Mode maître / esclave Options d'affichage Mode contrôle sonore Réinitialiser Mode manuel 1. Démarrage/mode de fonctionnement automatique 01) Au démarrage, l'écran affiche le mode de fonctionnement en cours, par exemple 02) En même temps, l'appareil effectue son show automatique. -
Page 17: Mode Maître / Esclave
Airstrike 4. Mode maître / esclave Dans ce menu, vous pouvez définir l'appareil comme projecteur maître ou esclave. 01) Appuyez sur les boutons UP/ DOWN jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton ENTER pour ouvrir le menu. -
Page 18: Mode Manuel
Airstrike 8. Mode manuel Avec ce menu, vous pouvez définir le mode manuel. 01) Appuyez sur les boutons UP/ DOWN jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton ENTER pour ouvrir le menu. 03) Appuyez sur les boutons UP/DOWN pour choisir enter ON et OFF. -
Page 19: Canaux Dmx
Airstrike Canaux DMX 16 canaux Canal 1 – Obturateur/stroboscope le variateur d'intensité doit être ouvert et le canal 16 doit être réglé sur une valeur comprise entre 151 et 200 0-10 Obturateur fermé 11-39 Obturateur ouvert 40-240 Vitesse du stroboscope, allant de lente à rapide... - Page 20 Airstrike Canal 4 – Gobo statique les canaux 1 et 2 doivent être ouverts et le canal 16 doit être réglé sur une valeur comprise entre 151 et 200 Ouvert Gobo 1 10-14 Gobo 2 15-19 Gobo 3 20-24 Gobo 4...
- Page 21 Airstrike Canal 9 – Position miroir 2 0-255 Réglage graduel de la position du miroir, de 0 à 60° Canal 10 – Effet shake miroir 2 Non fonctionnel 8-69 Miror shake : grande amplitude, de lent à rapide 70-131 Miror shake : amplitude moyenne, de lent à rapide 132-193 Miror shake : amplitude faible, de lent à...
-
Page 22: Entretien
Airstrike Entretien L'Airstrike de Showtec ne requiert presque aucune maintenance. Cependant, vous devez veiller à la propreté de l’unité. Si tel n’est pas le cas, la luminosité de l’appareil pourrait être réduite de manière significative. Débranchez l’alimentation électrique puis nettoyez le couvercle à l’aide d’un chiffon humide. -
Page 23: Roue De Gobo Statique Et Roue Colorée
Airstrike Roue de gobo statique et roue colorée Roue de gobo statique Schéma 08 Roue colorée Schéma 09 Code commande : 43158... -
Page 24: Dépannage
à la page 9 pour remplacer la lampe. 04) Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranchez l’unité. 05) Si vous ne parvenez pas à déterminer la cause du problème, n’ouvrez en aucun cas l'Airstrike, cela pourrait abîmer l’unité et annuler la garantie. - Page 25 Airstrike Problème Cause(s) probable(s) Solution Un ou plusieurs L’alimentation est défectueuse. ● Vérifiez si l’appareil est allumé et les appareils ne câbles correctement branchés. fonctionnent pas Le fusible principal a grillé. ● Remplacez le fusible. du tout. Les appareils se La console de contrôle n’est pas...
-
Page 26: Caractéristiques Du Produit
Airstrike Caractéristiques du produit Modèle : Airstrike Showtec Tension d’entrée : 100-240 V C.A., 60 / 50Hz Consommation : 265W Raccordement DMX : 30 pièces Fusible : F5AL / 250 V Dimensions : 300 x 285 x 340 mm (l x L x H) -
Page 27: Dimensions
Airstrike Dimensions Code commande : 43158... - Page 28 ©2016 Showtec...
