- Page 1 MANUEL FRANÇAIS Club Par 12-6 RGBWAUV Code commande : 42651 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Club Par 12-6 RGBWAUV Tables des matières Avertissement ..................................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Branchement au secteur ............................5 Instructions de retour ..............................6 Réclamations ................................. 6 Description de l’appareil ..............................7 Panneau avant ................................ -
Page 3: Avertissement
Si un appareil doit être renvoyé à l’usine, il est important de le remettre dans sa boîte et son emballage d’origine. Le contenu expédié comprend : Showtec Club Par 12-6 RGBWAUV Câble IEC (1,5 m) Manuel de l’utilisateur Durée de vie prévue de la LED... - Page 4 Club Par 12-6 RGBWAUV Avant la première mise en marche de votre appareil, assurez-vous qu’aucun dommage n’a été causé pendant le transport. Dans le cas contraire, contactez votre revendeur. Pour conserver votre matériel en bon état et s’assurer qu’il fonctionne correctement et en toute sécurité, il est absolument indispensable pour l’utilisateur de suivre les consignes et avertissements de sécurité...
-
Page 5: Conditions D'utilisation
Club Par 12-6 RGBWAUV • Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision. • À l’usage des adultes seulement. Le projecteur doit être installé hors de portée des enfants. Ne laissez jamais l’unité... -
Page 6: Branchement Au Secteur
Club Par 12-6 RGBWAUV Le Club Par 12-6 RGBWAUV peut être placé sur une surface au sol dégagée ou monté sur n’importe quelle structure à l’aide d’un collier. Une mauvaise installation peut provoquer de graves dommages matériels et physiques ! Branchement au secteur Branchez la fiche d’alimentation de l’appareil au secteur. -
Page 7: Instructions De Retour
Club Par 12-6 RGBWAUV Instructions de retour Les marchandises qui font l’objet d’un retour doivent être envoyées en prépayé et dans leur emballage d’origine. Aucun appel téléphonique ne sera traité. L’emballage doit clairement indiquer le numéro d’autorisation de retour (numéro RMA). Les produits renvoyés sans numéro RMA seront refusés. Highlite refusera les marchandises renvoyées et se dégagera de toute responsabilité. -
Page 8: Description De L'appareil

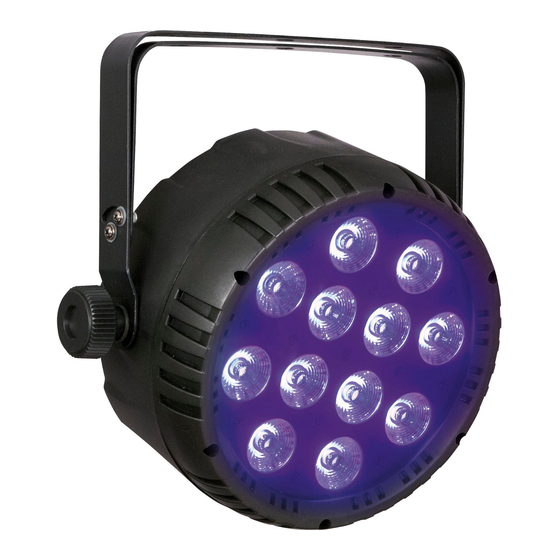

Club Par 12-6 RGBWAUV Description de l’appareil Caractéristiques Le Club Par 12-6 RGBWAUV est un effet lumineux ultra compact avec une grande puissance en sortie et des effets d’excellente qualité. Une solution idéale pour les clubs de petite taille et les DJ nomades. ... -
Page 9: Panneau Arrière
Club Par 12-6 RGBWAUV Panneau arrière Schéma 02 04) Microphone intégré 05) Bouton Sensitivity (sensibilité audio) 06) Affichage LED à 4 caractères + boutons de menu 07) Entrée du connecteur de signal DMX 3 broches 08) Sortie du connecteur de signal DMX 3 broches 09) Connecteur d’alimentation IEC 100-240 V + fusible T2AL/250 V Installation Retirez tout le matériel d'emballage du Club Par 12-6 RGBWAUV. -
Page 10: Modes De Contrôle
Club Par 12-6 RGBWAUV Modes de contrôle 5 modes sont disponibles : • Programmes intégrés • Mode manuel • Couleur statique • Contrôle sonore • DMX-512 (6 canaux, 11 canaux) Un Club Par (programmes intégrés, mode couleur statique et mode manuel) 01) Fixez l’effet lumineux à... - Page 11 Club Par 12-6 RGBWAUV Configuration DMX de plusieurs Club Pars Schéma 03 Remarque : reliez tous les câbles avant de connecter à l’alimentation électrique Code commande : 42651...
-
Page 12: Connexion De L'appareil
Club Par 12-6 RGBWAUV Connexion de l’appareil Vous allez avoir besoin d’un câble data série pour faire fonctionner l’éclairage d’un ou de plusieurs appareils, si vous utilisez une console de contrôle DMX-512, ou pour synchroniser l’éclairage d’au moins deux appareils, s’ils sont configurés en mode maître / esclave. Le nombre combiné de canaux requis par tous les appareils sur un câble data série détermine le nombre d’appareils que ce câble peut prendre en charge. -
Page 13: Panneau De Contrôle
Club Par 12-6 RGBWAUV Le Club Par 12-6 RGBWAUV peut être utilisé avec une console de contrôle en mode contrôle ou sans console en mode autonome Panneau de contrôle A) Écran LED Bouton MODE C) Bouton SETUP D) Bouton UP (défilement vers le haut) Bouton DOWN (défilement vers le bas) -
Page 14: Vue D'ensemble
Club Par 12-6 RGBWAUV Vue d’ensemble Code commande : 42651... -
Page 15: Options Du Menu Principal
Club Par 12-6 RGBWAUV Options du menu principal Mode DMX-512 Mode canal Vitesse du programme Programmes intégrés Mode contrôle sonore Mode de couleur statique Stroboscope Rouge Vert Bleu Ambre Blanc Mode LED ON/OFF Température Version Réinitialiser 1. Mode DMX-512 Grâce à ce menu, vous pouvez régler l’adresse DMX et sélectionner le mode de canaux désiré. 01) Appuyez sur le bouton MODE jusqu’à... -
Page 16: Vitesse
Club Par 12-6 RGBWAUV 3. Vitesse 01) Appuyez sur le bouton MODE jusqu’à ce que l’écran LED affiche 02) Appuyez sur le bouton SETUP pour ouvrir le sous-menu, et appuyez sur les boutons UP / DOWN pour réglera vitesse d'exécution des programmes intégrés. La plage de réglage est comprise entre , 00-99 (de rapide à... -
Page 17: Ambre
Club Par 12-6 RGBWAUV 02) Appuyez sur le bouton SETUP pour ouvrir le sous-menu, et appuyez sur les boutons UP / DOWN pour régler l'intensité des LED bleues. La plage de réglage est comprise entre 0 et 255, d'intensité faible à élevée. -
Page 18: Réinitialiser
Club Par 12-6 RGBWAUV 18. Réinitialiser Grâce à ce menu, vous pouvez réinitialiser votre Club Par. 01) Appuyez sur le bouton MODE jusqu’à ce que l’écran LED affiche 02) Appuyez sur le bouton SETUP pour ouvrir le sous-menu, puis appuyez sur les boutons UP / DOWN pour confirmer la réinitialisation. -
Page 19: Canaux Dmx
Club Par 12-6 RGBWAUV Canaux DMX 6 canaux Canal 1 – rouge 0-255 Réglage graduel du rouge de 0 à 100% Canal 2 – vert 0-255 Réglage graduel du vert de 0 à 100% Canal 3 – bleu 0-255 Réglage graduel du bleu de 0 à100% Canal 4 –... - Page 20 Club Par 12-6 RGBWAUV Canal 9 – programmes intégrés Non fonctionnel 10-19 Programme 1 20-29 Programme 2 30-39 Programme 3 40-49 Programme 4 50-59 Programme 5 60-69 Programme 6 70-79 Programme 7 80-89 Programme 8 90-99 Programme 9 100-109 Programme 10 110-119 Programme 11 120-129...
-
Page 21: Entretien
Club Par 12-6 RGBWAUV Entretien L’utilisateur doit s’assurer que les installations techniques et de sécurité sont contrôlées par un expert chaque année au cours d’un test d’acceptation. L’utilisateur doit s’assurer que les aspects liés à la sécurité et les installations techniques sont inspectés chaque année par une personne qualifiée. -
Page 22: Dépannage
: à l’alimentation, aux LED ou au fusible. 01) Alimentation. Vérifiez si l’unité est branchée à l’alimentation appropriée. 02) LED. Rapportez le Club Par à votre revendeur Showtec. 03) Fusible. Remplacez le fusible. Reportez-vous à la page 20 pour remplacer le fusible. - Page 23 Club Par 12-6 RGBWAUV Problème Cause(s) probable(s) Solution L’alimentation est défectueuse • Vérifiez que l’appareil est allumé et Un ou plusieurs que les câbles sont correctement appareils ne branchés. fonctionnent pas Le fusible principal a grillé • Remplacez le fusible. Les appareils se La console de contrôle n’est pas •...
-
Page 24: Spécifications Du Produit
Club Par 12-6 RGBWAUV Spécifications du produit Modèle : Club Par 12-6 RGBWAUV de Showtec Tension d’entrée : 100 - 240 V C.A. / 60 / 50Hz Consommation : 100W (pleine puissance) Courant d’entrée : 525mA : Taux de rafraîchissement... -
Page 25: Dimensions
Club Par 12-6 RGBWAUV Dimensions Code commande : 42651... -
Page 26: Remarque
Club Par 12-6 RGBWAUV Remarque Code commande : 42651... - Page 27 ©2015 Showtec...
