BAYT 980

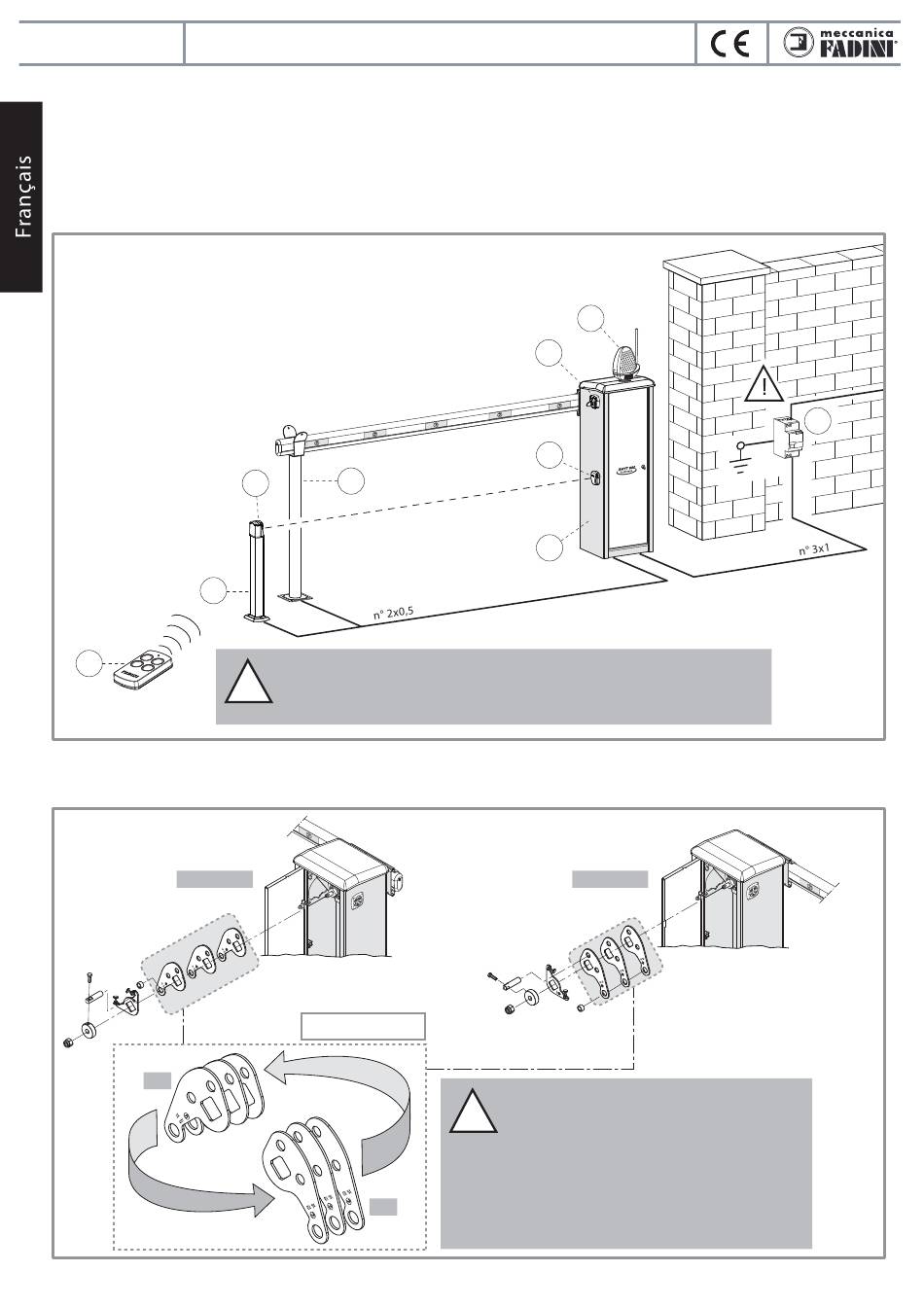

PRINCIPAUX COMPOSANTS POUR UNE INSTALLATION ELECTRIQUE
IMPORTANT: tous les raccordements électriques et les câblages doivent être effectués dans le respect des normes d'installation,
conformément aux réglementations de sécurité en vigueur (Directive Machines 2006/42/CE) et réalisés par un technicien qualifié,
en formulant une analyse complète des risques et en adoptant les mesures appropriées de sécurité au moment de remplir le dossier
technique, selon les réglementations EN 12445 et EN 12453. Pour l'alimentation, le moteur électrique et la lampe clignotante, sont
utilisés des câbles électriques de section de 1mm², pour une distance de 50 mètres. Pour des distances supérieures il est conseillé
d'utiliser des câbles électriques avec fils de section appropriée, en se conformant aux normes d'installation. Pour tous les accessoires
externes au tableau électrique il est possible d'utiliser des câbles électriques avec fils de section de 0,5 mm².
1. Interrupteur de ligne 230 V - 50 Hz magnéto thermique différentiel de 0,03 A
(non fourni par le constructeur). Au-delà de 100 m câble de section 2,5 mm²
2. Lampe clignotante Miri 4 avec antenne Birio A8
3. Sélecteur à clé Chis 37 encastrable
4. Photocellule récepteur Fit 55 encastrable
5. Barrière hydraulique Bayt 980 avec programmateur Elpro 980
et radio enfichable Vix 53/2 R
6. Pied fixe avec fourche
7. Photocellule projecteur Fit 55 encastrable
8. Potelet de support photocellule
9. Emetteur Vix 53/4 TR
8
9
COMMENT RENDRE LA BAYT GAUCHE EN BAYT DROITE ET INVERSEMENT
Cette opération est nécessaire si la Bayt 980 fournie doit être inversée, pour les besoins de l'installation ou sur demande spécifique
du client.
Gauche - Sx
Sx
barrière routière hydraulique
6
7
Schéma indicatif: l'installateur doit préparer un schéma de raccordement
!
des accessoires approprié à la typologie de l'installation.
Important: toute l'installation doit être mise à la terre.
Bielles de mouvement
Dx
2
3
4
5
Droite - Dx
Important:
!
Quand on a obtenu le dispositif Bayt 980
souhaité il faut:
Inverser les raccordements des fins de course
d'ouverture et de fermeture dans les bornes du
programmateur électronique.
6
1
Fig. 7
Fig. 8
