BAYT 980

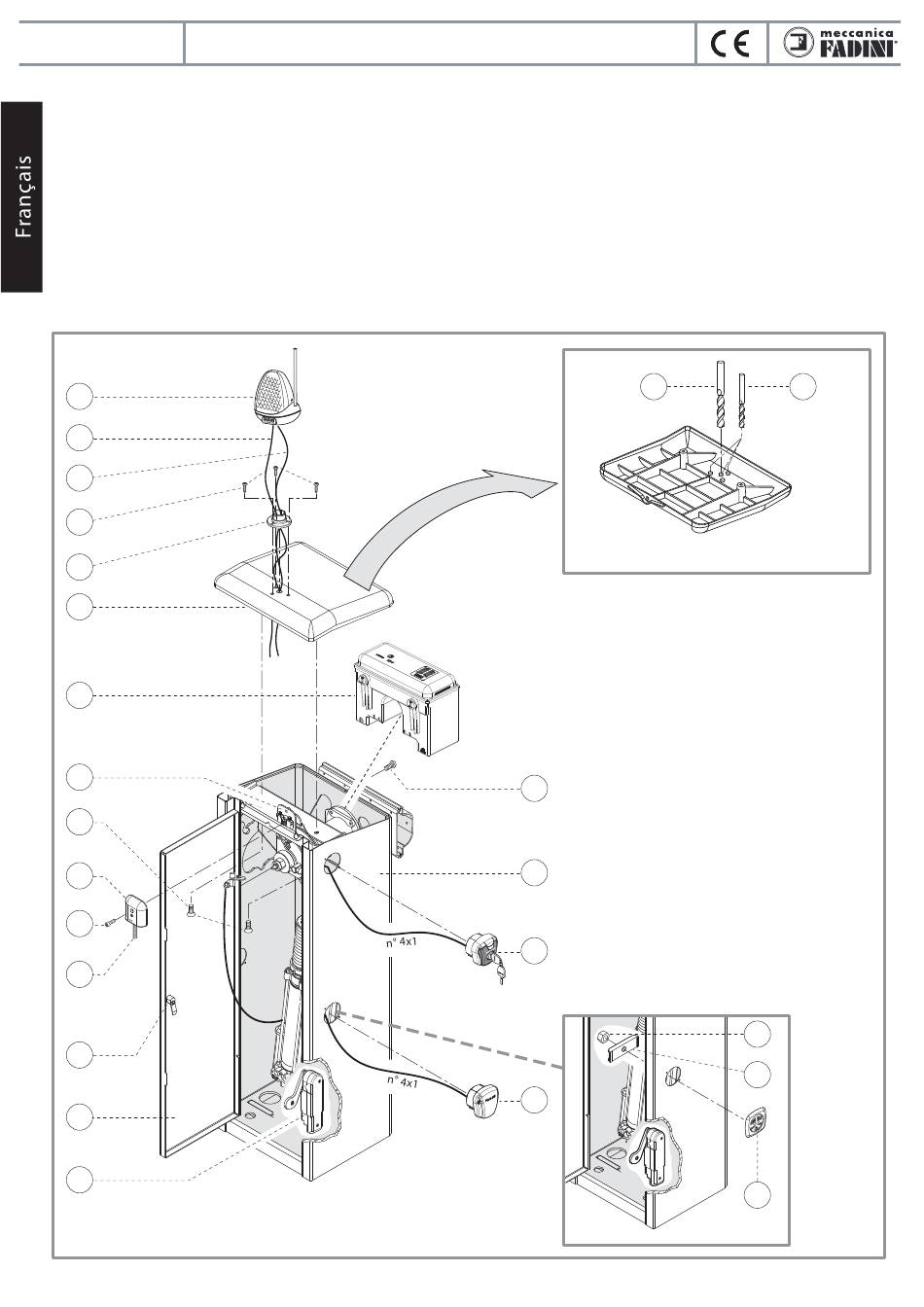

PROCEDURE DE FORAGE ET FIXATION MIRI 4 SUR LE COUVERCLE DU FUT

• Dévissez et levez les trois vis M8 de fixation (9 et 16) du couvercle du fût (6) - Fig. 18.
• Tournez le couvercle tête en bas (6), forez avec le forêt Ø 4,2 et filetez M5 les trois rivets (24) de fixation de la lampe clignotante
Miri 4 (1). Fig. 17.
• Le rivet central du couvercle (23) doit être foré avec Ø 10,5 pour permettre le passage du câble électrique d'alimentation du
lampe clignotante Miri 4 et pour l'éventuelle insertion du câble coaxial RG58 pour l'antenne Birio A8 - Fig. 17.
• Passez ensuite les câbles électriques dans le trou central Ø 10,5 et fixez avec les trois vis M5 (4) l'attache verticale (5) de la lampe
clignotante Miri 4 (1) dans la position externe du couvercle - Fig. 18.
• Replacez le couvercle sur le Fût (17) et fixez avec les trois vis de M8, de manière à couvrir le fût Bayt 980, comme présenté dans la
Fig. 18.
Pour installer les photocellules Fit 55 et le clavier de commande Chis 37 sur le fût, il est nécessaire d'enlever les bouchons de
protection (22) en dévissant de l'intérieur du fût l'ecrou M8 (20) et en levant ensuite l'arrêt (21) - Fig. 19. Le fût est ainsi prêt pour
la fixation de tous les accessoires de fonctionnement - Fig. 18.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
barrière routière hydraulique
10
23
VUE DE DESSOUS LE COUVERCLE
1. Lampe clignotante Miri 4 avec antenne Birio A8 (en option)
2. Câble lampe clignotante Miri 4 n° 2x1,5 fils
3. Câble antenne RG58
4. Vis M5 (3 pièces)
5. Raccord vertical pour Miri 4
6. Couvercle à déboîter après avoir dévissé les 3 vis
de serrage de la Bayt 980
7. Boîte porte-accessoires avec progr. élect. Elpro 980
8. Fin de course avec tâteur à ressort
9. Vis M8x16 TSEI inox (2 pièces)
10. Couvercle fin de course
11. Vis M6x25 TEI zinguée (1 pièce)
16
12. Ressort pour fin de course
13. Serrure portière
14. Portière
15. Interrupteur coupure obligatoire alimentation électrique
16. Vis M8x16 TBEI inox (1 pièce)
17
17. Fût Bayt 980
18. Sélecteur à clé Chis 37 (en option)
19. Photocellule Fit 55 (en option)
20. Ecrou M8
21. Cran de serrage couverture trous latéraux du fût
18
22. Bouchon de protection
23. Forage rivet central Ø 10,5
24. Forage n° 3 rivets Ø 4,2
19
24
Fig. 17
20
21
22
Fig. 19
Fig. 18
