Manuels Connexes pour fadini TALOS
Sommaire des Matières pour fadini TALOS

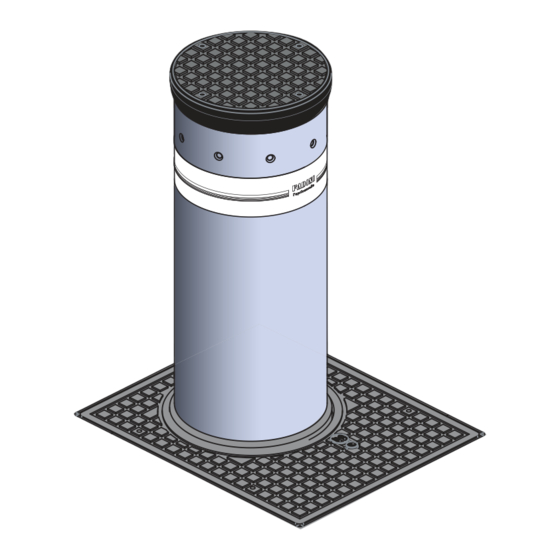

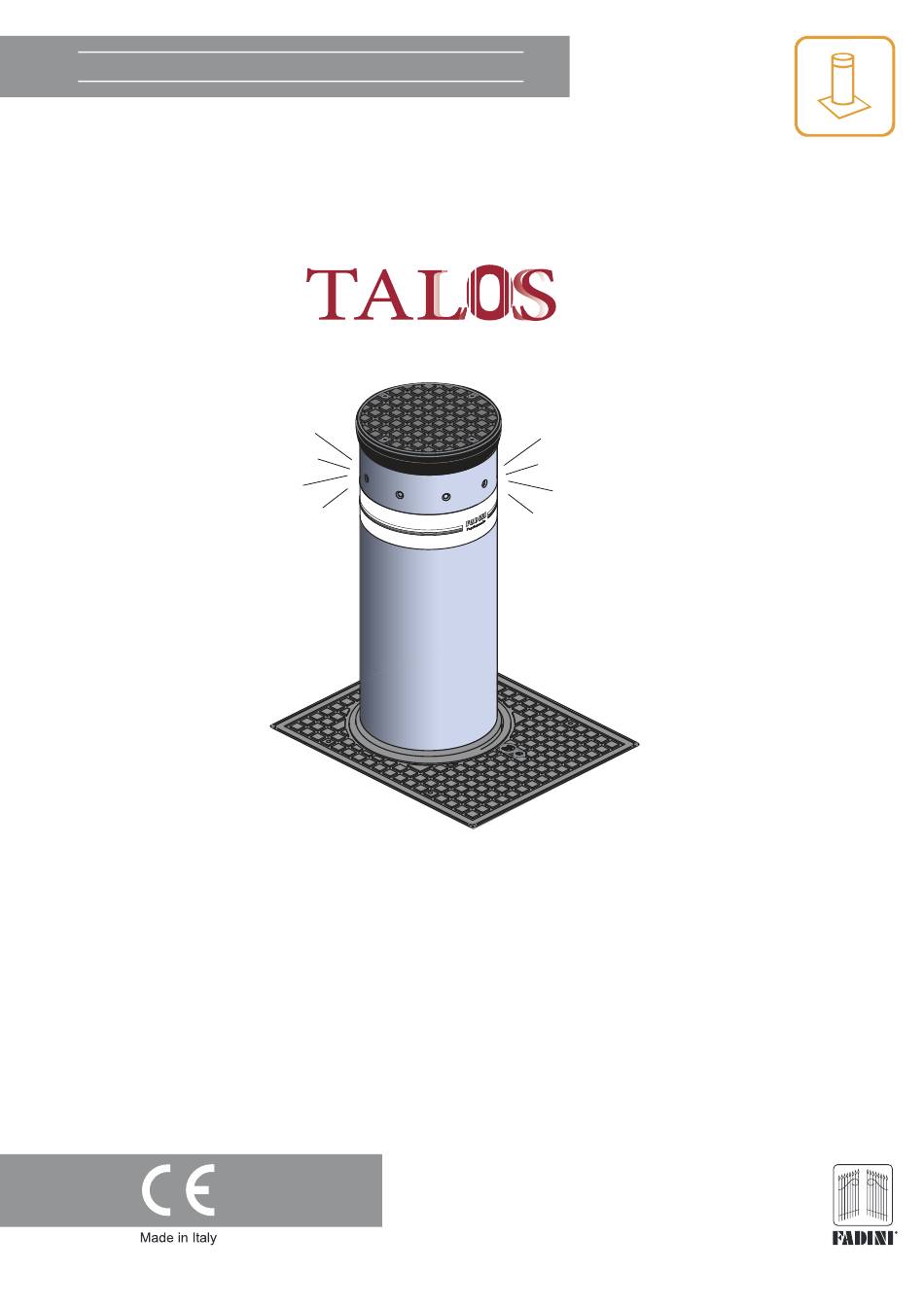

- Page 1 Notice d’instructions 1 - 20 page BORNE ESCAMOTABLE AUTOMATIQUE CYLINDRIQUE À ACTIONNEMENT HYDRAULIQUE EN 13241 EN 12453 EN 12445 l’ouvre-portail...
- Page 2 (parmi l’électrovanne, le détecteur d'obstacles et le dispositif chau ant); - câble BUT FLESSIBILE FG 70R 16x1,5 mm² (jusqu’à un maximum de 50 m): pour la version TALOS complète avec deux ou tous trois accessoires en option (l’électrovanne, le détecteur d'obstacles et le dispositif chau ant);...
- Page 3 Une série complète d'accessoires assurent la sécurité et la manœuvrabilité de l'automatisme, le rendant adapté à l'installation dans n'importe quels lieux publics et privés. Les modèles TALOS sont disponibles avec une vaste choix de con gurations en option à spéci er au moment de la commande (tous accessoires sont assemblés et raccordés au bornier interne) : - Électrovanne: permet l'abaissement automatique du cylindre en cas de coupure de courant...
- Page 4 EVENTUEL ESSAI DE FONCTIONNEMENT (non obligatoire pour le montage) La borne escamotable TALOS est testée dans toutes les conditions de fonctionnement normales à l'usine, avant d'être fournie au client. Il est possible, toutefois, d'e ectuer quelques épreuves de fonctionnement avant de procéder avec l'installation de l'automatisme.
- Page 5 3 - Interrupteur magnétothermique di érentiel sensibilité 0,03 A (pas fourni) 4 - Détecteur de masses métalliques à deux canaux 5 - Stabilisateur de tension pour seule bobine électrovanne (Talos avec électrovanne) 6 - Armoire de protection antie raction 7 - Photocellule récepteur encastrable Fit 55 8 - Spire pré-assemblée avec câble d'alimentation...
- Page 6 borne escamotable hydraulique ENLEVEMENT DE LA BORNE AUTOMATIQUE DU COFFRAGE PERDU Dévisser les vis M10 sur la plaque de couverture Visser les œillets d’accrochage dans les trous préparés Enlever la plaque de xage interne ATTENTION: avant de À l'aide d'un treuil enlever soigneusement soulever, débrancher la borne automatique,...
- Page 7 borne escamotable hydraulique CIMENTER LE COFFRAGE PERDU Faire une excavation dans le terrain selon les mesures indiquées dans la Fig. 5. COTE INTERIEUR A PROTEGER COTE EXTERIEUR 43 cm Niveau revêtement routier 21 cm 21 cm Surface de marche 6 -12 cm 6 -12 cm hauteur contrainte P [mm]...
- Page 8 IL EST IMPORTANT QUE LE COFFRAGE PERDU SOIT 1-2 CM PLUS HAUTE QUE LE REVÊTEMENT ROUTIER. LA BORNE TALOS NE DOIT PAS SERVIR DE COLLECTEUR D'EAU OU ÊTRE POSITIONNÉE DANS UN AFFAISSEMENT RECUEILLANT LES EAUX DE PLUIE. LA SURFACE PLANE DE LA PLAQUE DE COUVERTURE PERMET LE NETTOYAGE ET LE DÉNEIGEMENT, MÊME AVEC...
- Page 9 borne escamotable hydraulique POSITIONNEMENT DES SPIRES MAGNETIQUES (ACCESSOIRE EN OPTION) IMPORTANT: véri er qu’à proximité des accessoires de l’installation il n’y ait aucune source de parasite en mesure de masquer ou d’in uencer les détections des spires de détection des masses métalliques. La spire magnétique est un accessoire de sécurité, toujours actif, permettant de détecter le passage des véhicules routiers.
- Page 10 BUT FLESSIBILE FG 70R 16x1,5 mm² (non fourni, article présent dans le catalogue) pour les branchements électriques au programmateur électronique Elpro S40, selon le modèle TALOS à installer (voir page 2, point 8). Important: Faire passer le câble de mise à la terre adapté à la typologie d'installation, publique ou privée, selon les normes de sécurité...
- Page 11 Attention: il y a déjà raccordé un condensateur de 40 μF à l'intérieur de la boite de dérivation. Pour TALOS avec épaisseur colonne 4 mm (en acier ou inox), si non nécessaire au bon fonctionnement de la borne, on NE doit pas brancher un autre condensateur aux bornes A et B du programmateur Elpro S40.
- Page 12 borne escamotable hydraulique PREMIERES MANOEUVRES DE FONCTIONNEMENT ATTENTION: n‘alimentez l’installation qu’après avoir accompli tous les branchements électriques. Après avoir achevé toutes les installations de la barrière et de tous les accessoires de sécurité et de commande, avec leurs branchements électriques sur le programmateur Elpro S40, et fait une analyse des risques soignée, on 230 V peut accomplir les premières manoeuvres de fonctionnement.
- Page 13 (sur l'Elpro S40). Attention: il y a déjà raccordé un condensateur de 40 μF à l'intérieur de la boite de dérivation. Pour TALOS avec épaisseur colonne 4 mm (en acier ou inox), si non nécessaire au bon fonctionnement de la borne, on NE doit pas brancher un autre condensateur aux bornes A et B du programmateur Elpro S40.
- Page 14 borne escamotable hydraulique BORNE ESCAMOTABLE AVEC ELECTROVANNE La borne escamotable équipée d’électrovanne (en 24 Vdc), en cas de coupure du courant, descend toute seule jusqu’au niveau du sol. Si la borne est équipée d'électrovanne, il est toujours nécessaire y appliquer un stabilisateur: c'est un accessoire obligatoire à raccorder entre la sortie alimentation électrovanne (bornes 22 et 23) et l'électrovanne.
- Page 15 borne escamotable hydraulique OPERATIONS DE DEVERROUILLAGE MANUEL DE LA BORNE La barrière est équipée d’un système de déverrouillage pour la descente manuelle de la borne. Une clé universelle,fournie en standard, permet d’énlever le bouchon de protection et de déverrouiller la borne escamotable, qui descend au niveau du sol sur simple pression de la main.
- Page 16 ATTENTION: Ce document contient le registre des installations, entretiens, réparations et améliorations ordinaires et extraordinaires, tout fait en utilisant les pièces détachée d’origine FADINI. Ce document, en tant que tel, doit être disponible pour inspections par organismes compétents, et une copie doit être remise à...
- Page 17 □ Fournir des indications concernant la position de dispositifs FADINI. □ Toute autre application pas expressément l’installation en appliquant sur le portail des plaquettes de indiquée...
- Page 18 borne escamotable hydraulique...
- Page 19 borne escamotable hydraulique...
- Page 20 Température de travail - 20 °C + 80 °C Résistance au choc (épaiss. 4) 52.000 J 70.000 J Huile hydraulique type Oil Fadini - cod. 708L Résistance au défoncement (épaiss. 4) 320.000 J 420.000 J Volume du réservoir 3 litres Résistance au choc (épaiss.
