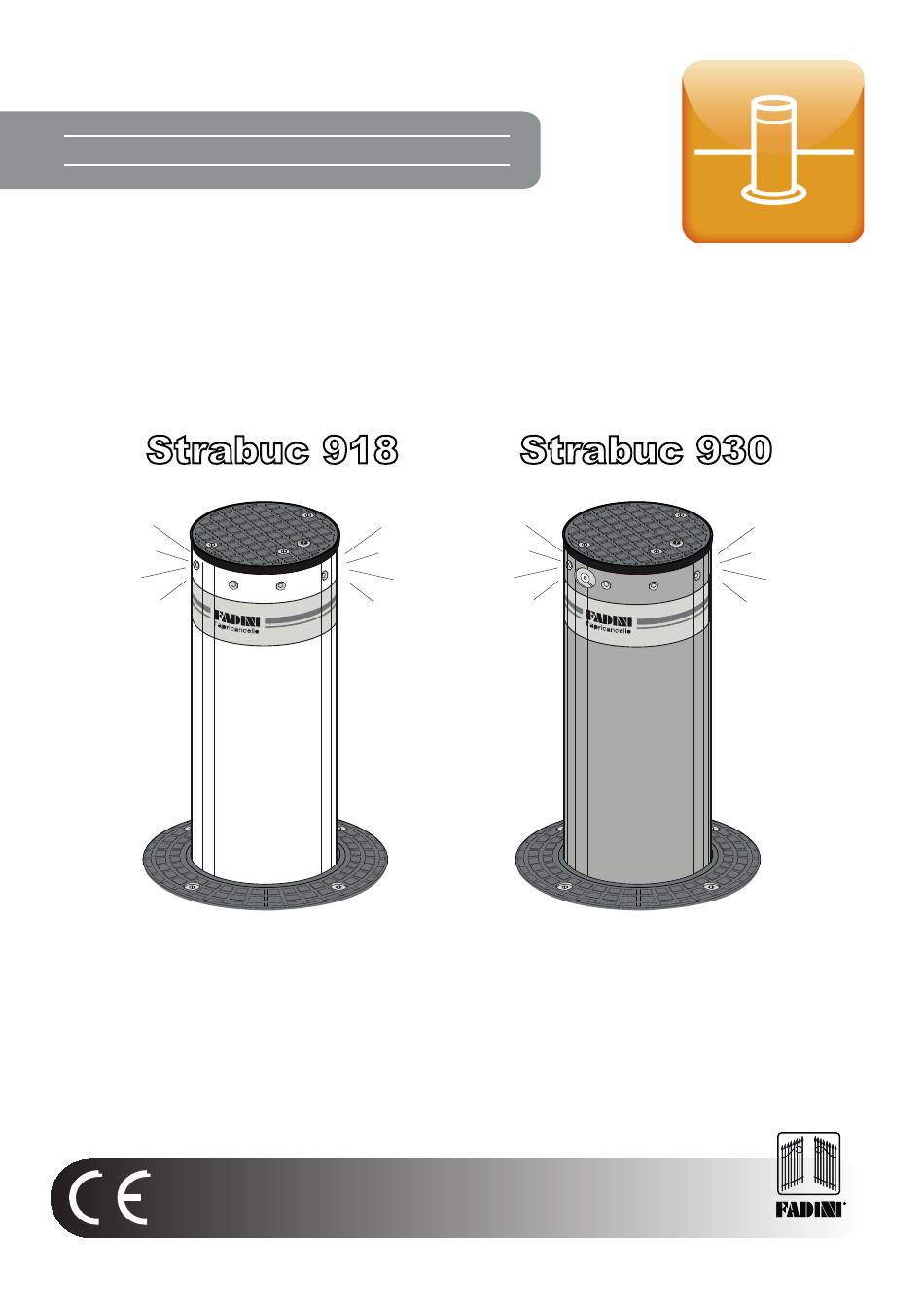

- Page 1 I - Libretto di istruzioni GB - Instructions manual Notices de montage 33 - 48 page F - Notices de montage Strabuc 918 Strabuc 930 EN 13241 EN 12453 EN 12445 l'ouvre-portail made in It aly page...
-
Page 2: Generalites

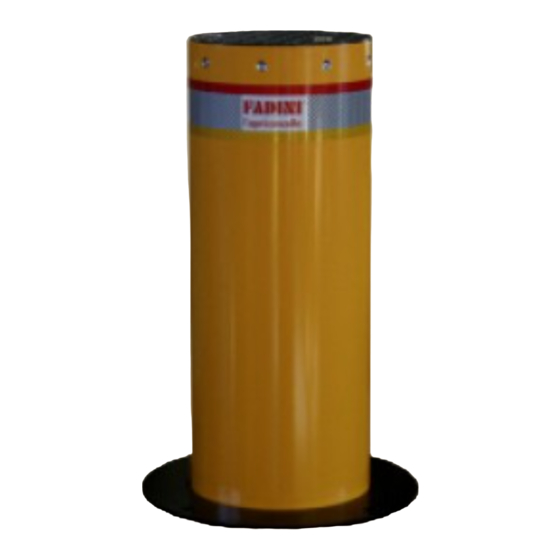

STRABUC 918: borne escamotable en acier de 4 mm d'épaisseur avec la possibilité de l'avoir aussi en version acier INOX. Comme option, ces deux versions peuvent être équipées de l'électrovanne, qui permet l'abaissement de la colonne en cas de coupure du courant électrique. - Page 3 3 Tiges guide en acier Fe 360. 4 mm d’épaisseur Strabuc 918. Tige vérin 12 mm d’épaisseur Strabuc 930. Option INOX seulement pour la Strabuc 918 Fin de course Cylindre de retenue Electrovanne de déverrouillage (à la demande): en cas de coupure de courant,...
- Page 4 7 - Photocellule récepteur encastrable Fit 55 8 - Spire inductive pré-monté avec alimentation 9 - Potelet photocellule projecteur Fit 55 10 - Borne escamotable hydraulique Strabuc 918 ou Strabuc 930 11 - Emetteur Siti 63 12 - Potelet photocellule récepteur Fit 55 13 - Poteau technique Visual 344 porte accessoires de commande 14 - Contacteur à...
-
Page 5: Important
FIG. 4 - Faire une excavation de 80x80 cm de largeur et de 1,20 m de profondeur dans le lieu où la Strabuc 918 ou la Strabuc 930 seront installées: ces dimensions sont su santes pour en ler et cimenter le Co rage Perdu à niveau du sol (Fig. 5). En même temps, il est essentiel faire une excavation pour permettre l’installation d’une tuyauterie exible ondulée (50 mm de diamètre au max.) à... - Page 6 Strabuc 918 et Strabuc 930 INSTALLATION DE LA BORNE ESCAMOTABLE STRABUC 918 ET STRABUC 930 On procède à l’introduction de la borne escamotable dans le Co rage Perdu seulement quand le ciment s’est consolidé Vis M10x30 TEI de xation du et s’est pris.
- Page 7 Lourde Blindée ATTENTION: comme la Strabuc 918 ou la Strabuc 930 sont equipées de série des câbles de 10 m de longueur chacun, il faut éviter d’arracher ou mettre sous tension les câbles électriques durant l’installation de la borne escamotable. En cas d’entretien ou enlèvement de la Strabuc 918 ou de la Strabuc 930, ON NE DOIT PAS COUPER LES CABLES ELECTRIQUES, mais les déboîter de la tuyauterie.
- Page 8 Strabuc 918 et Strabuc 930 Lorsque vous avez ni de passer tous les câbles électriques des usagers, xer le Collier en aluminium et le Couvercle: nous recommandons de graisser les vis de xation du Collier et du Couvercle à la Borne escamotable (Fig.11).
- Page 9 Strabuc 918 et Strabuc 930 PREPARATION DES PHOTOCELLULES Les Photocellules doivent être montées à la distance minimale d’intervention indiquée sur la Fig. 14. PREPARATION DU VISUAL 344 Le Poteau technique Visual 344 à 2 ou 3 modules est un accessoire métallique dans lequel vous pouvez installer, au besoin, le programmateur Elpro S40 si vous faites l’installation en plein air et s’il n’y a aucun mur disponible pour l’y loger.
- Page 10 Strabuc 918 et Strabuc 930 RACCORDEMENTS ELECTRIQUES AU PROGRAMMATEUR ELPRO S40 Description générale: le programmateur électronique à microprocesseur Elpro S40 permet de gérer jusqu'à quatre bornes escamotables de la série Strabuc. Alimenté en 230 V monophasé, il est conforme aux normes de sécurité Basse Tension 2006/95 CE et Compatibilité Electromagnétique 2004/108/CE et 92/31 CE;...
- Page 11 FIG. 19 e ectuer cette procédure pour chacune d'entre elles STRABUC 918 ET 930 AVEC ELECTROVANNE Sur la version avec Electrovanne, le déverrouillage manuel n’est pas nécessaire car, si la borne escamotable n’est pas sous tension, la borne descend toute seule jusqu’au niveau du sol.
- Page 12 Strabuc 918 et Strabuc 930 OPERATIONS DE DEVERROUILLAGE MANUEL DE LA STRABUC 918 ET DE LA STRABUC 930 La borne est munie d’un système de déverrouillage permettant d’abaisser manuellement la colonne. Une clé à évidure triangulaire universelle, en dotation, permet d'enlever le bouchon de protection et successivement de débloquer la borne escamotable, qui s'abaissera à...
- Page 13 Strabuc 918 et Strabuc 930 DEMONTAGE DE LA SEULE COLONNE DE LA STRABUC 930 LOURDE BLINDÉE La Strabuc 930 Lourde Blindée peut être enlevée de son logement en suivant les procédures 1) et 2) sur le gure 23. Pour déboîter seulement la colonne, contrôlez les successives phases sur le gure 23.
- Page 14 Resistance au choc maximum: Resistance au choc maximum: une voiture lancée à 60 km/h déforme tellement la colonne de la Strabuc 918 une voiture lancée à 90 km/h déforme tellement la colonne de la Strabuc 930 que toute la borne escamotable doit être totalement remplacée.
-
Page 15: Declaration De Conformite
EST CONFORME A LA DIRECTIVE MACHINES ..2006/42/CE DE PLUS: Strabuc 918 est commercialisé pour être installé comme "installation automatisée", avec les accessoires et les composants originaux indiqués par l'Entreprise de Construction. Aux termes de la loi, l'automatisation est une "machine" et l'installateur doit donc appliquer toutes les normes de sécurité. - Page 16 Cycles annuels (avec 8 heures de service par jour) N°131000 Poids complet Strabuc 918 128 Kg Poids complet Strabuc 930 180 Kg Degré de protection - Strabuc 918 IP 67 Degré de protection - Strabuc 930 IP 67 Alimentation Led 230 V - 50 Hz...
