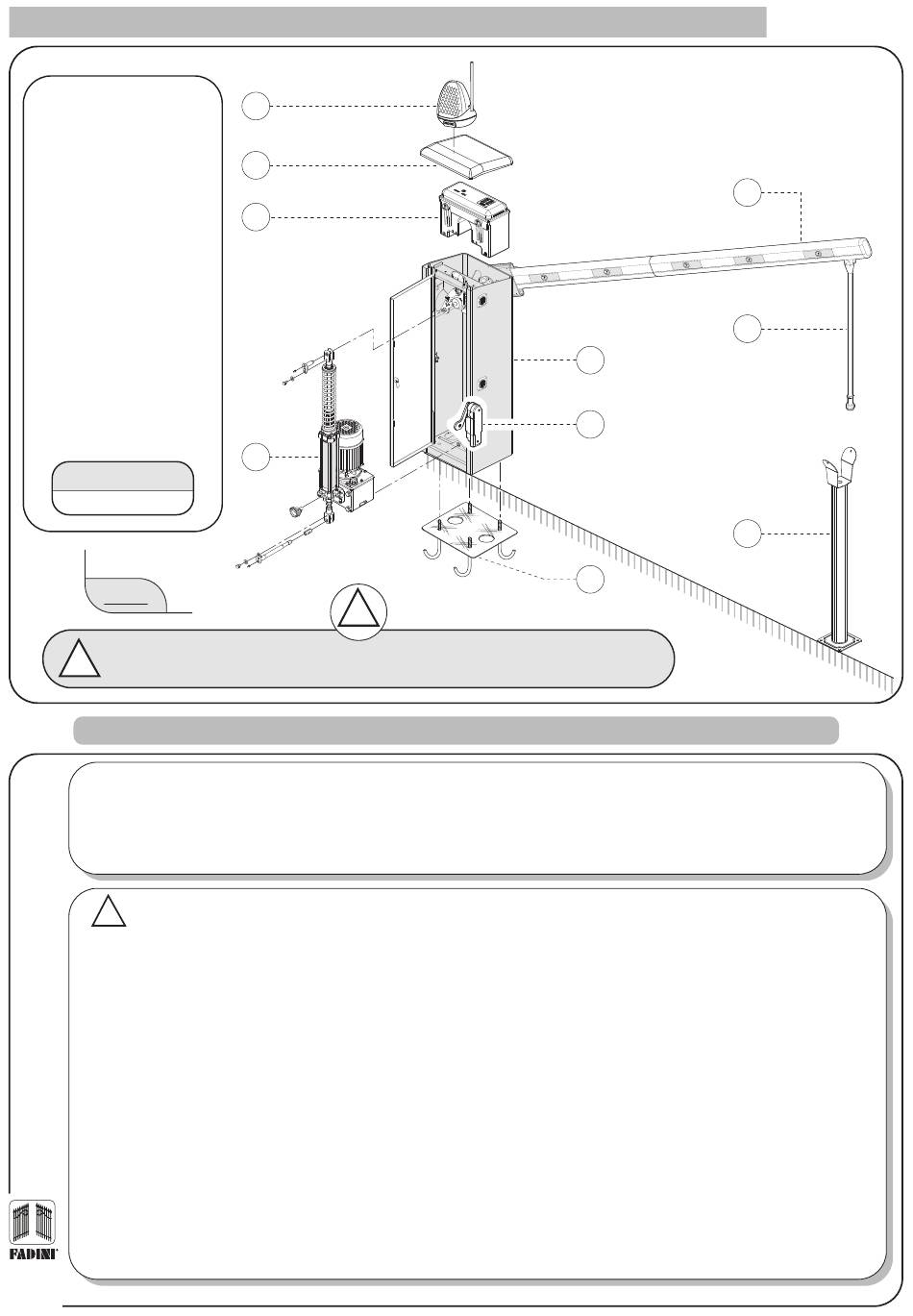

PRINCIPAUX ELEMENTS POUR L'INSTALLATION D'UNE BARRIERE
1.
Lampe clignotante Miri 4 avec
antenne Birio A8
(en option)
2.
Couvercle
fût
3.
Boîte porte-accessoires
avec Elpro 980
4.
Groupe centrale Cos 982
avec vérin hydraulique
et réservoir huile
5.
Fût barrière - version droite -
6.
Interrupteur coupure
alimentation électrique
7.
Plaque d'ancrage avec
crosses filetées
8.
Lisse an aluminium anodisé
R532, formée de deux
modules: 2,10 m + 3,20 m
9.
Pied articulé
(en option)
10.
Pied fixe avec
fourche
(en option)
Bayt 980
hydraulique
FIG. 1
Le constructeur Meccanica Fadini n'est pas responsable en cas de non respect des normes d'installation,
!
ainsi que pour des applications non indiquées dans le présent manuel.
INSTRUCTIONS A SUIVRE AVANT L'INSTALLATION DE L'AUTOMATISATION
POUR UNE APPLICATION ET FONCTIONNALITE PARFAITE DU DISPOSITIF BAYT 980 NOUS VOUS CONSEILLONS DE SUIVRE LES EXPLICATIONS
EFFECTUER UNE ANALYSE ATTENTIVE DES RISQUES EN VOUS REFERANT AUX REGLEMENTATIONS DE SECURITE EN VIGUEUR.
AVERTISSEMENTS PRELIMINAIRES DE SECURITE POUR LE FONCTIONNEMENT CORRECT DE L'EQUIPEMENT
!
Avant de procéder à la réelle installation de l'automatisation sur le terrain, il est nécessaire de vérifier les conditions suivantes:
- Les opérations d'installations, de contrôle, de test, d'analyse des risques et entretiens consécutifs doivent être effectuées par un technicien qualifié
et autorisé.
- Cette automatisation a été conçue et destinée exclusivement à une utilisation qui respecte les prescriptions de ce manuel, avec les accessoires de
sécurité, de commande et de signalisation exigés.
- Toute autre application non expressément indiquée dans ce manuel pourrait provoquer des dysfonctionnements ou dommages matériels ou corporels.
- Contrôler la consistance du terrain, afin d'éviter tassements ou déformations successives dans l'aire d'installation de l'automatisme.
- Contrôler que dans le voisinage immédiat et en profondeur il n'y ait pas de conduites de gaz, hydriques ou électriques qui pourraient gêner l'excavation
du terrain.
- Contrôler que dans le voisinage immédiat et en profondeur il n'y ait pas de risque de perturbation électromagnétique, qui pourrait gêner ou influencer
les relevés magnétiques ou électromagnétiques d'éventuelles spires de détection de masses métalliques et de tous les appareils électroniques de
commande et de gestion de l'installation.
- Vérifier que l'alimentation électrique de réseau et la tension arrivant au moteur électrique soit de 230V±10% à 50Hz.
- L'alimentation de la Bayt 980 doit être effectuée au moyen de câbles électriques de section de 1 mm
des distances supérieures à 50 mètres il est conseillé d'employer des câbles électriques munis de fils de section appropriés à l'installation.
- Durant toute la rotation de la lisse il ne doit en aucun cas y avoir d'obstacles ou chocs aériens qui empêchent le mouvement.
- Pour d'éventuels remplacements d'éléments ou accessoires, utiliser les composants d'origine indiqués par le constructeur.
- Tout le matériel d'emballage doit être traité auprès d'un centre spécialisé. Ne pas jeter le matériel nocif pour l'environnement comme simple déchet
domestique.
- La société Meccanica Fadini n'est pas responsable d'éventuels dommages dérivants d'une utilisation impropre et non spécialement indiquée dans
ce manuel. Par ailleurs elle ne répond pas de cas éventuels de dysfonctionnements dérivant de l'emploi de matériels ou accessoires non indiqués par
elle-même.
- Le constructeur se réserve le droit d'apporter toutes les modifications nécessaires au présent manuel sans préavis.
- Tous les schémas et les figures représentées dans ce manuel sont à titre purement indicatif et pourraient ne pas représenter une réelle installation.
Il est du ressort de l'installateur les vérifier et les adapter aux exigences réelles rencontrées sur le lieu d'installation.
l'ouvre-portail
Made in Italy
2
pag.
1
2
3
4
91
24
!
SUIVANTES AINSI QUE LES SCHEMAS CORRESPONDANTS REPORTES DANS CE MANUEL D'INSTRUCTION.
IMPORTANT: L'INSTALLATION DOIT ETRE EFFECTUEE PAR PERSONNEL QUALIFIE,
CONFORMEMENT AUX REGLEMENTATIONS DE
SECURITE EN 12453 - EN 12445, A LA DIRECTIVE DES MACHINES 2006/42/CE.
l'apri canc
ello
5
6
7
Bayt 980
8
9
10
2
pour une distance maximum de 50 mètres. Pour
