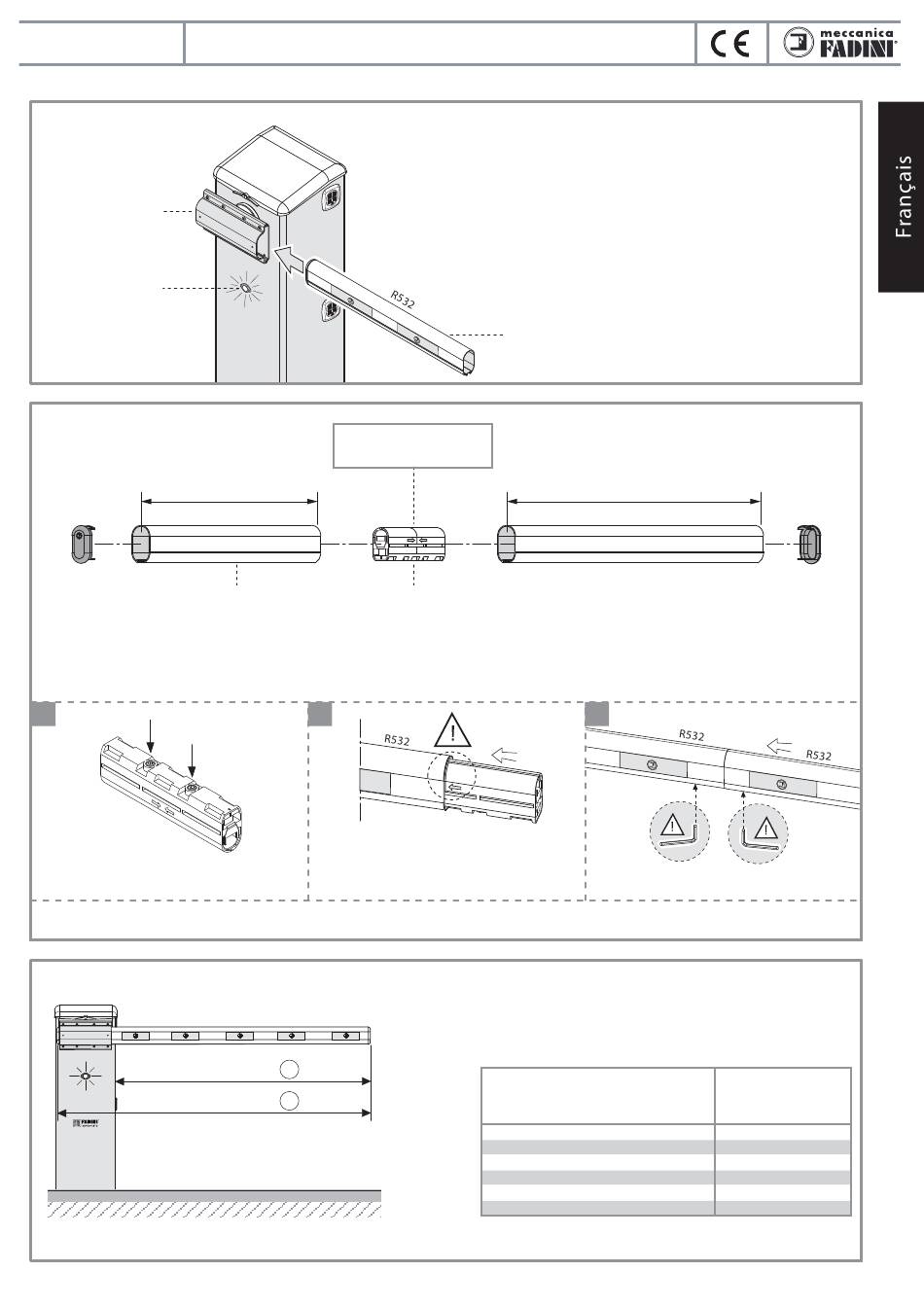

INSTALLATION DE LA LISSE DE MOUVEMENT ET POSSIBLES COMBINAISONS

Support avec
8 vis de fixation
Led de signalisation
toujours allumée
2,10 mètres
Lisse R532 en aluminium
L'union de deux lisses est possible en utilisant le manchon de jonction qui a la caractéristique de s'étendre lorsque les vis sont
serrées et de se contracter si les vis sont desserrées (Fig. 10).
1
Desserrez les vis positionnées sous le
manchon de jonction
Longueur utile L
Longueur effective X
barrière routière hydraulique
Jonction de deux lisses R532
avec la borne d'extension
Manchon de jonction
2
Insérez le manchon de jonction jusqu'à la
moitié (indication flèches horizontales)
POSSIBLES COMBINAISONS: la lisse R532 est fournie en
deux modules: de 2,10 mètres et de 3,20 mètres, avec la
possibilité de composer des lisses de longueur différente,
comme représenté dans le tableau de la Fig. 11.
7
La lisse de mouvement R532 en aluminium est fixée
au support qui se trouve sur le côté du fût, face à
l'entrée à interdire. Pour effectuer cette opération il est
nécessaire tout d'abord de desserrer les huit vis de
fixation du support, d'insérer ensuite la lisse en faisant
légèrement sortir l'extrémité avec le bouchon en
plastique noir et de serrer enfin les vis de fixation
(Fig. 9).
Dans des situations spéciales, pour l'introduction de la
lisse, il faut enlever le support aussi.
Lisse R532 en aluminium
3,20 mètres
3
Insérez l'autre lisse jusqu'à l'appuyer
et serrer ensuite les vis du manchon
Longueur effective maximum
d'encombrement - X
(mètres)
Lisse 3,20
Lisse 2,10 + 2,10 = 4,20
Lisse 3,20 + 2,10 = 5,30
Lisse 3,20 + 3,20 = 6,40
Lisse 3,20 + 2,10 + 2,10 = 7,40
Lisse 3,20 + 3,20 + 2,10 = 8,50
Fig. 9
Fig. 10
Longueur utile
de passage - L
(mètres)
2,85
3,85
4,95
6,05
7,05
8,15
Fig. 11
