nevis dans les orifices alignés. Cela empêchera
l'arbre de tourner pendant que vous desser-
rez l'écrou de la lame. Enlevez l'écrou de la la-
me en tournant dans le sens des aiguilles
d'une montre. Enlevez le tournevis. Enlevez
les rondelles et la lame. Pour enlever la pro-
tecteur en métal, desserrez et enlevez les
quatre vis de montage. Voir la seccions MON-
TAGE DE PROTECTEUR EN MÉTAL et
MONTAGE DE LA LAME EN METAL pour
des illustrations. Conservez ces pièces et in-
structions pour de futures utilisations.

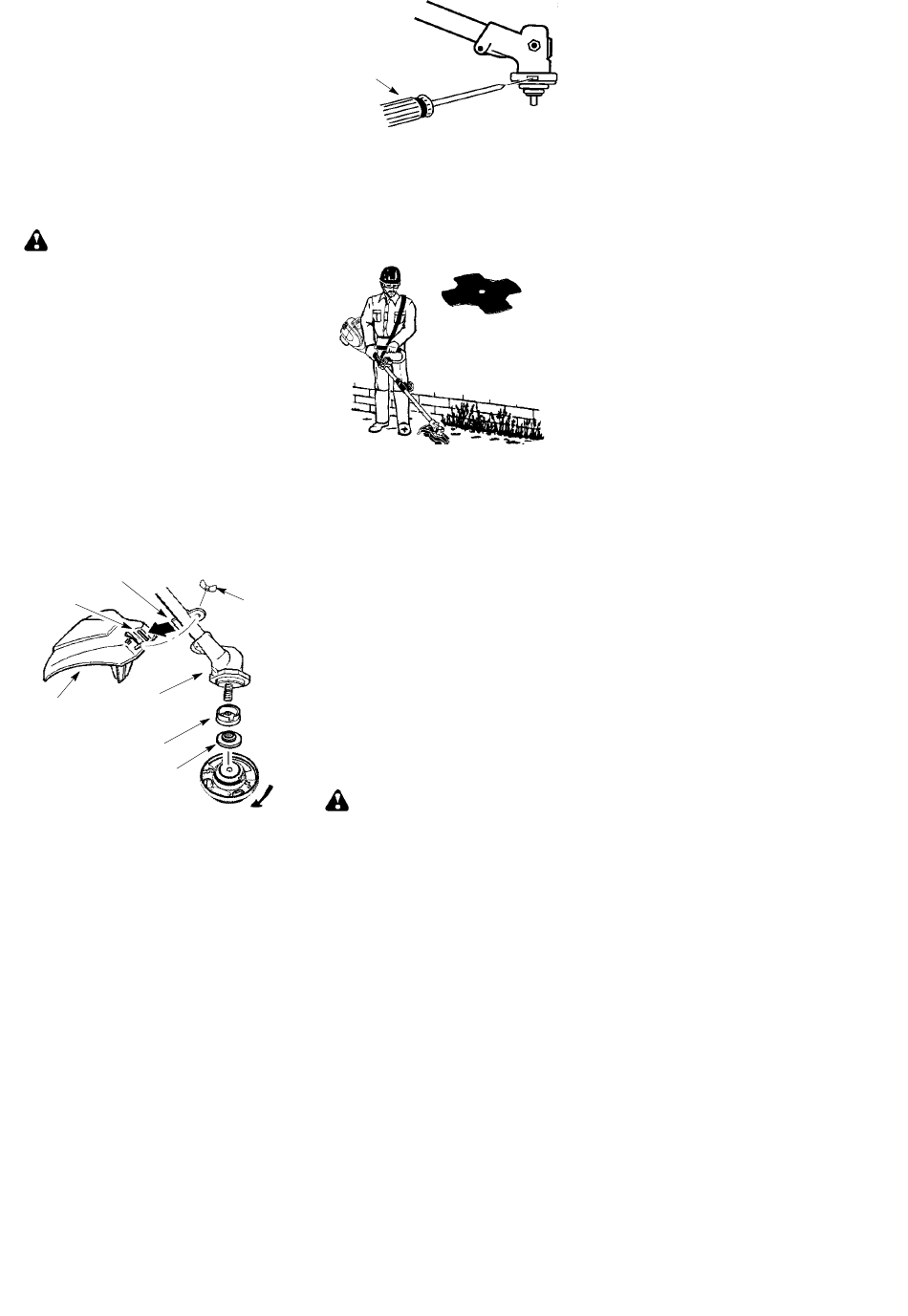

MONTAGE DE PROTECTEUR EN
PLASTIQUE ET DE LA TÊTE DE
COUPE
AVERTISSEMENT:
pensable que le protecteur soit installé cor-
rectement. Le protecteur offre une protection
partiale contre l'utilisateur et autres per-
sonnes du risque des objets jetés, et il vient
equipé d'un lame de limiteur du fil qui coupe
l'excès de fil. Le lame de limiteur du fil (qui se
trouve en bas du protecteur) est bien tran-
chant et peut vous blesser.
1. Enlevez l'écrou-papillon de la protecteur.
2. Introduisez le support dans la fente de la
protecteur.
3. Faites pivoter la protecteur jusqu'à ce que
le boulon entre dans le trou du support.
4. Serrez à fond l'écrou-papillon.
REMARQUE:
Si votre outil a du plastique
sur le pas de vis de l'arbre, enlevez-le pour ex-
poser ce pas de vis. Avant d'installer la tête de
coupe,
assurez-vous
que
protège- -poussière et la rondelle de retenue
se trouvent sur la boîte de vitesses tel qu'indi-
qué ci-dessous.
Support
Fente
Boîte de
Protecteur
vitesses
Chapeau
protège-poussière
Rondelle de retenue
REMARQUE:
Avant d'installer la tête de
coupe, assurez-vous que toutes les pièces
sont installées tel qu'illustré.
5. Alignez le trou du chapeau protège- -pous-
sière avec celui sur le côté de la boîte de
vitesses en tournant le chapeau protège- -
poussière.
6. Entrez un petit tournevis dans les orifices al-
ignés. Cette opération permet d'éviter que
l'arbre tourne en resserrant la tête de coupe.
Tournevis
7. En maintenant le tournevis en position, mon-
tez la tête de coupe sur l'arbre dans la direc-
tion indiquée sur la décalcomanie (dans le
sens inverse des aiguilles d'une montre).
Serrez bien.
REMARQUE :
le profil haut vers la boîte de vitesses.
INFORMATIONS DE MONTAGE - -
Il fest indis-
LAME POUR BROUSSAILLES
REMARQUE
protecteur en plastique avant d'attacher la
protecteur en métal et la lame pour brous-
sailles. Pour enlever la tête de coupe, alignez
le
chapeau
l'orifice du chapeau protège- -poussière avec ce-
lui sur le côté de la boîte de vitesses en tournant
la chapeau protège- -poussière. Entrez un petit
tournevis dans les orifices alignés. Cela
empêchera l'arbre de tourner pendant que
vous desserrez la tête de coupe. Enlevez la
tête de coupe en tournant dans le sens des ai-
Écrou-
guilles d'une montre. Enlevez le tournevis.
papillon
Pour enlever la protecteur en plastique, des-
serrez et enlevez l'écrou- -papillon. Faites pi-
voter le protecteur pour enlevez la support de
la fente. Voir la seccion MONTAGE DE
PROTECTEUR EN PLASTIQUE ET DE LA
TÊTE DE COUPE pour des illustrations. Con-
servez ces pièces et instructions pour de fu-
tures utilisations. N'utilisez jamais la tête de
coupe lorsque la lame en métal est installée.
MONTAGE DE PROTECTEUR EN
MÉTAL
AVERTISSEMENT:
en métal doit toujours être sur l'outil quand il est
utilisé avec la lame. L'extrémité avant de la pro-
tecteur en métal aide à réduire le risque de pro-
jection de la lame qui peut causer des blessures
graves, telle que l'amputation, à l'utilisateur ou à
d'autres. Tout défaut d'installer la lame dans la
position indiquée peut entraîner des blessures
graves pour l'utilisateur. Le sens de la longueur
de la protecteur doit être aligné avec le sens de
la longueur d'axe. La lame est aiguisée et pour-
rait vous couper. Portez toujours des gants
quand vous touchez à la lame.
50
La rondelle d'arrêt doit avoir
LAME POUR
BROUSSAILLES
: Enlevez la tête de coupe et la
La protecteur
