KROHNE OPTISWITCH 5100 C Manuel De Référence

KROHNE OPTISWITCH 5100 C Manuel De Référence

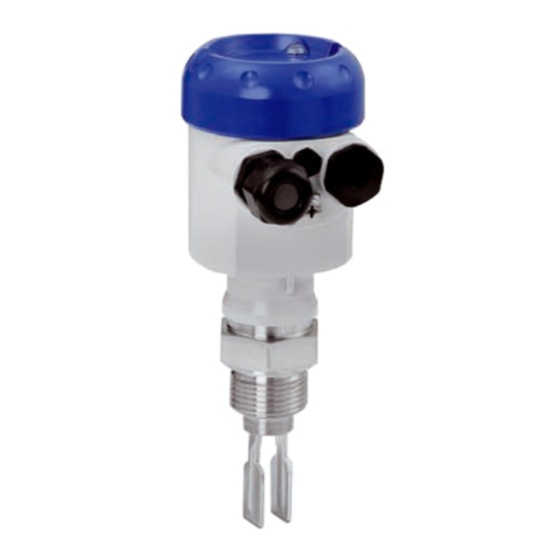

Détecteur de niveau à lames vibrante
Masquer les pouces Voir aussi pour OPTISWITCH 5100 C:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
OPTISWITCH 5100 C, 5150 C
Manuel de référence
Détecteur de niveau à lames vibrante
Relais (DPDT)

Publicité

Table des Matières
loading

Manuels Connexes pour KROHNE OPTISWITCH 5100 C

Sommaire des Matières pour KROHNE OPTISWITCH 5100 C

  • Page 1 OPTISWITCH 5100 C, 5150 C Manuel de référence Détecteur de niveau à lames vibrante Relais (DPDT)

  • Page 2: Table Des Matières

    Marche à suivre en cas de réparation................26 Démontage ..........................27 Étapes de démontage ....................27 Recyclage ........................27 Annexe ............................ 28 Caractéristiques techniques ................... 28 Dimensions ........................35 Marque déposée ......................38 OPTISWITCH 5100 C, 5150 C • Relais (DPDT)
  • Page 3 Table des matières Date de rédaction : 2018-06-23 OPTISWITCH 5100 C, 5150 C • Relais (DPDT)

  • Page 4: Propos De Ce Document

    Les étapes de la procédure sont numérotées dans leur ordre chrono- logique. Élimination des piles Vous trouverez à la suite de ce symbole des remarques particulières concernant l'élimination des piles et accumulateurs. OPTISWITCH 5100 C, 5150 C • Relais (DPDT)

  • Page 5: Pour Votre Sécurité

    Il est impératif de porter les équipements de protection individuels nécessaires pour toute intervention sur l'appareil. Utilisation appropriée Le OPTISWITCH 5100 C, 5150 C est un appareil destiné à la détec- tion de niveau. Vous trouverez des informations plus détaillées concernant le do- maine d'application au chapitre "Description du produit".

  • Page 6: Caractéristiques De Sécurité Sur L'appareil

    Avec le sigle CE, nous confirmons la conformité de l'appareil avec ces directives. Conformité SIL Le OPTISWITCH 5100 C, 5150 C satisfait aux exigences relatives à la sécurité fonctionnelle selon IEC 61508 et IEC 61511. Vous trouverez de plus amples informations dans le Safety Manual "OPTISWITCH 5XXX".

  • Page 7: Description Du Produit

    – Safety Manual "Sécurité fonctionnelle (SIL)" (en option) – Les "Consignes de sécurité" spécifiques Ex (pour les versions – Le cas échéant d'autres certificats Composants Le OPTISWITCH 5100 C, 5150 C est composé des éléments sui- vants : • Couvercle de boîtier •...

  • Page 8: Fonctionnement

    3 Description du produit Fonctionnement Domaine d'application Le OPTISWITCH 5100 C, 5150 C est un détecteur de niveau à lames vibrantes destiné à la détection de niveau de tout type de liquide. Il est conçu pour les applications industrielles dans tous les secteurs d'activité.

  • Page 9: Stockage Et Transport

    Humidité relative de l'air 20 … 85 % Soulever et porter Avec un poids des appareils supérieur à 18 kg (39.68 lbs), il convient d'utiliser des dispositifs appropriés et homologués à cet effet pour porter et soulever. OPTISWITCH 5100 C, 5150 C • Relais (DPDT)

  • Page 10: Accessoires

    également disponibles avec des connecteurs enfichés. Les connecteurs enfichés suivants sont disponibles : • M12 x 1 • ISO 4400 • Harting HAN 7D • Harting HAN 8D • Amphenol-Tuchel OPTISWITCH 5100 C, 5150 C • Relais (DPDT)

  • Page 11: Montage

    à l'eau avec un commutateur de densité réglé sur ≥ 0,7 g/cm³ (0.025 lbs/in³). Veillez au montage du détecteur OPTISWITCH 5100 C, 5150 C que ce repère se trouve bien au niveau du point de commutation désiré. Tenez compte que le point de commutation de l'appareil se décalera si la densité...
  • Page 12 Fig. 4: Montage horizontal (position de montage recommandée, en particulier pour les produits colmatants) Point de commutation 2 Repère pour la version filetée, orienté vers le haut Sur la version à bride, la fourche est orientée de la manière suivante. OPTISWITCH 5100 C, 5150 C • Relais (DPDT)
  • Page 13 échéant fixé. Assurez-vous que le degré de pollution indiqué dans les "Caractéris- tiques techniques" est adapté aux conditions ambiantes présentes. Fig. 6: Mesures prises contre l'infiltration d'humidité OPTISWITCH 5100 C, 5150 C • Relais (DPDT)
  • Page 14 Boîtier en aluminium coulé sous pression Avertissement ! Transport Ne tenez pas le détecteur OPTISWITCH 5100 C, 5150 C par les lames vibrantes. En particulier pour les versions à bride ou à tube, vous pourriez endommager les lames par le poids de l'appareil.

  • Page 15: Consignes De Montage

    Consignes de montage Raccord à souder Le détecteur OPTISWITCH 5100 C, 5150 C possède un filet initial dé- fini. Cela signifie qu'après avoir vissé un OPTISWITCH 5100 C, 5150 C, ses lames se retrouvent toujours dans la même position. Pour cela, il est nécessaire d'enlever le joint se trouvant sur le filetage du...
  • Page 16 4 Montage Flot de produit Si vous installez le OPTISWITCH 5100 C, 5150 C dans le flux de remplissage, cela peut entraîner des mesures erronées. Pour l'éviter, nous vous recommandons d'installer le OPTISWITCH 5100 C, 5150 C à un endroit de la cuve où il ne sera pas perturbé par des influences négatives telles que flux de remplissage ou agitateurs par...

  • Page 17: Raccordement À L'alimentation En Tension

    5100 C, 5150 C uniquement des presse-étoupes agréés pour atmos- phère explosible. Respectez les règlements d'installation concernant les applications Câble de raccorde- ment pour applica- tions Ex Fermez les orifices du boîtier conformément à la norme EN 60079-1. OPTISWITCH 5100 C, 5150 C • Relais (DPDT)

  • Page 18: Étapes De Raccordement

    10. Revisser le couvercle du boîtier Le raccordement électrique est terminé. Schéma de raccordement boîtier à chambre unique Les schémas suivants sont valables aussi bien pour la version non Ex que pour la version Ex-d. OPTISWITCH 5100 C, 5150 C • Relais (DPDT)
  • Page 19 Fig. 10: Compartiment électronique et de raccordement de boîtier à chambre unique Témoin de contrôle Commutateur DIL pour inversion du mode de fonctionnement Commutateur DIL pour adaptation du point de commutation Borne de mise à la terre Bornes de raccordement OPTISWITCH 5100 C, 5150 C • Relais (DPDT)
  • Page 20 (sécurité positive). Information: Les relais sont toujours représentés à l'état de repos. 1 2 3 4 5 6 Fig. 11: Schéma de raccordement boîtier à chambre unique Sortie relais Sortie relais Tension d'alimentation OPTISWITCH 5100 C, 5150 C • Relais (DPDT)

  • Page 21: Mise En Service

    Remarque: Si vous voulez tester l'appareil, plongez les lames vibrantes du détecteur OPTISWITCH 5100 C, 5150 C uniquement dans un liquide. Ne testez pas le fonctionnement du détecteur OPTISWITCH 5100 C, 5150 C avec la main. Cela pourrait endommager l'appareil.

  • Page 22: Tableau De Fonctionnement

    Relais excité Vert Mode de fonction- nement A Protection antidé- (6) (7) bordement Relais désexcité Rouge Mode de fonction- nement B Protection contre (6) (7) la marche à vide Relais excité Vert OPTISWITCH 5100 C, 5150 C • Relais (DPDT)
  • Page 23 (6) (7) la marche à vide Relais désexcité Rouge Panne de tension Quelconque d'alimentation (mode de fonc- (6) (7) tionnement A/B) Relais désexcité Arrêt Anomalie Quelconque (6) (7) Relais désexcité Clignote rouge OPTISWITCH 5100 C, 5150 C • Relais (DPDT)

  • Page 24: Maintenance Et Élimination Des Défauts

    éliminer les défauts survenus. Causes du défaut Le OPTISWITCH 5100 C, 5150 C vous offre une très haute sécu- rité de fonctionnement. Toutefois, des défauts peuvent apparaître pendant le fonctionnement de l'appareil. Ces défauts peuvent par exemple avoir les causes suivantes : •...

  • Page 25: Remplacement De L'électronique

    échéant recommencer les étapes décrites au chapitre "Mise en service". Remplacement de l'électronique En cas de défaut, l'électronique peut être remplacée par l'utilisateur. Les applications Ex nécessitent l'utilisation d'une électronique avec agrément Ex adéquat. OPTISWITCH 5100 C, 5150 C • Relais (DPDT)

  • Page 26: Marche À Suivre En Cas De Réparation

    Notez que les versions d'appareils émaillées nécessitent des électro- niques spéciales. Ces électroniques portent la désignation SW60E ou SW60E1. Marche à suivre en cas de réparation Si une réparation venait à s'imposer, veuillez contacter votre agence Krohne. OPTISWITCH 5100 C, 5150 C • Relais (DPDT)

  • Page 27: Démontage

    Matériaux : voir au chapitre "Caractéristiques techniques" Au cas où vous n'auriez pas la possibilité de faire recycler le vieil appareil par une entreprise spécialisée, contactez-nous. Nous vous conseillerons sur les possibilités de reprise et de recyclage. OPTISWITCH 5100 C, 5150 C • Relais (DPDT)

  • Page 28: Annexe

    Ʋ Borne de mise à la terre 316L Ʋ Presse-étoupe PA, acier inoxydable, laiton Ʋ Joint d'étanchéité du presse-étoupe Ʋ Obturateur du presse-étoupe Ʋ Extension haute température (en 316L option) OPTISWITCH 5100 C, 5150 C • Relais (DPDT)
  • Page 29 PN 64 Couple de serrage pour presse-étoupes NPT et conduits Ʋ Boîtier en matière plastique 10 Nm (7.376 lbf ft) max. Ʋ Boîtier en aluminium/acier inox 50 Nm (36.88 lbf ft) max. OPTISWITCH 5100 C, 5150 C • Relais (DPDT)
  • Page 30 Ʋ Pression superposée 0 kPa Ʋ Installation du capteur de mesure verticale par le haut Ʋ Sélecteur de densité ≥ 0,7 g/cm³ Précision de mesure Erreur de mesure ± 1 mm (0.04 in) OPTISWITCH 5100 C, 5150 C • Relais (DPDT)
  • Page 31 (0,058) (0,065) (0,072) (0,079) (0,087) Fig. 30: Influence de la densité du produit sur le point de commutation Décalage du point de commutation en mm (in) Densité du produit en g/cm³ (lb/in³) Position du commutateur ≥ 0,5 g/cm³ (0.018 lb/in³) Position du commutateur ≥ 0,7 g/cm³ (0.025 lb/in³) Point de commutation avec conditions de référence (rainure) Lames vibrantes OPTISWITCH 5100 C, 5150 C • Relais (DPDT)
  • Page 32 (uniquement pour les versions filetées). Température de process (température au filetage ou à la bride) Ʋ OPTISWITCH 5100 C, 5150 C en -50 … +150 °C (-58 … +302 °F) 316L/alloy C22 (2.4602) OPTISWITCH 5100 C, 5150 C • Relais (DPDT)
  • Page 33 -50 … +250 °C (-58 … +482 °F) 316L/alloy C22 (2.4602) Ʋ OPTISWITCH 5100 C, 5150 C émaillé -50 … +200 °C (-58 … +392 °F) Ʋ OPTISWITCH 5100 C, 5150 C revêtu -50 … +150 °C (-58 … +302 °F) ECTFE Ʋ...
  • Page 34 – 1 x presse-étoupe ½ NPT, 1 x obturateur ½ NPT, 1 x presse-étoupe ½ NPT ou : – 1 x connecteur M12 x 1, 1 x obturateur M20 x 1,5 Bornes à vis pour section de conducteur jusqu'à 1,5 mm² (AWG 16) OPTISWITCH 5100 C, 5150 C • Relais (DPDT)

  • Page 35: Dimensions

    ½ NPT ½ NPT ½ NPT M20x1,5/ ½ NPT Fig. 35: Versions de boîtiers Boîtier en matière plastique Boîtier en acier inoxydable (électropoli) Boîtier en acier inox (moulage cire-perdue) Boîtier en aluminium OPTISWITCH 5100 C, 5150 C • Relais (DPDT)
  • Page 36 32 (G¾A, ¾"NPT) 41 (G1A, 1"NPT) G¾A, ¾"NPT G1A, 1"NPT ø 33,7 mm (1.33") Fig. 36: OPTISWITCH 5100 C, 5150 C Raccord fileté Clamp Cône DN 25 Raccord union DN 40 Bride Tuchenhagen Varivent OPTISWITCH 5100 C, 5150 C • Relais (DPDT)
  • Page 37 9 Annexe OPTISWITCH 5100 C, 5150 C, options Fig. 37: Options Passage étanche au gaz Extension haute température OPTISWITCH 5100 C, 5150 C • Relais (DPDT)

  • Page 38: Marque Déposée

    9 Annexe Marque déposée Toutes les marques utilisées ainsi que les noms commerciaux et de sociétés sont la propriété de leurs propriétaires/auteurs légitimes. OPTISWITCH 5100 C, 5150 C • Relais (DPDT)
  • Page 39 Notes OPTISWITCH 5100 C, 5150 C • Relais (DPDT)
  • Page 40 Systèmes de mesure pour l'industrie pétrolière et gazière KROHNE Messtechnick GmbH & Co. KG Ludwig-Krohne-Straße 5 D-47058 Duisburg Tel.: +49 (0) 203 301 0 Tel.: +49 (0) 203 301 10389 info@krohne.de Consultez notre site Internet pour la liste des contacts KROHNE: www.krohne.com...
