3.4
Interfaces
3.4.1
Sortie 4-20 mA
L´instrument de mesure possède une sortie pour des signaux standard 4 à 20 mA. D´autres
dispositifs peuvent se connecter au vibro mètre via cette sortie. Pour la plage l´indicateur de "0"
correspond à un signal de 4,00 mA et l´indicateur de la plage de mesure maximale correspond
à un signal de 20,00 mA.
3.4.2
Interface en série de PC RS-232
L´appareil dispose d´une interface en série RS-232 avec connecteur jack de 3,5 mm.
La sortie de données est codé sur 16 bits, pour une utilisation spécifique.
ATTENTION:
Le transfert de données via l´interface RS-232 ne s´effectue que
lorsque l´appareil est branché sur le courant continu via un
transformateur.

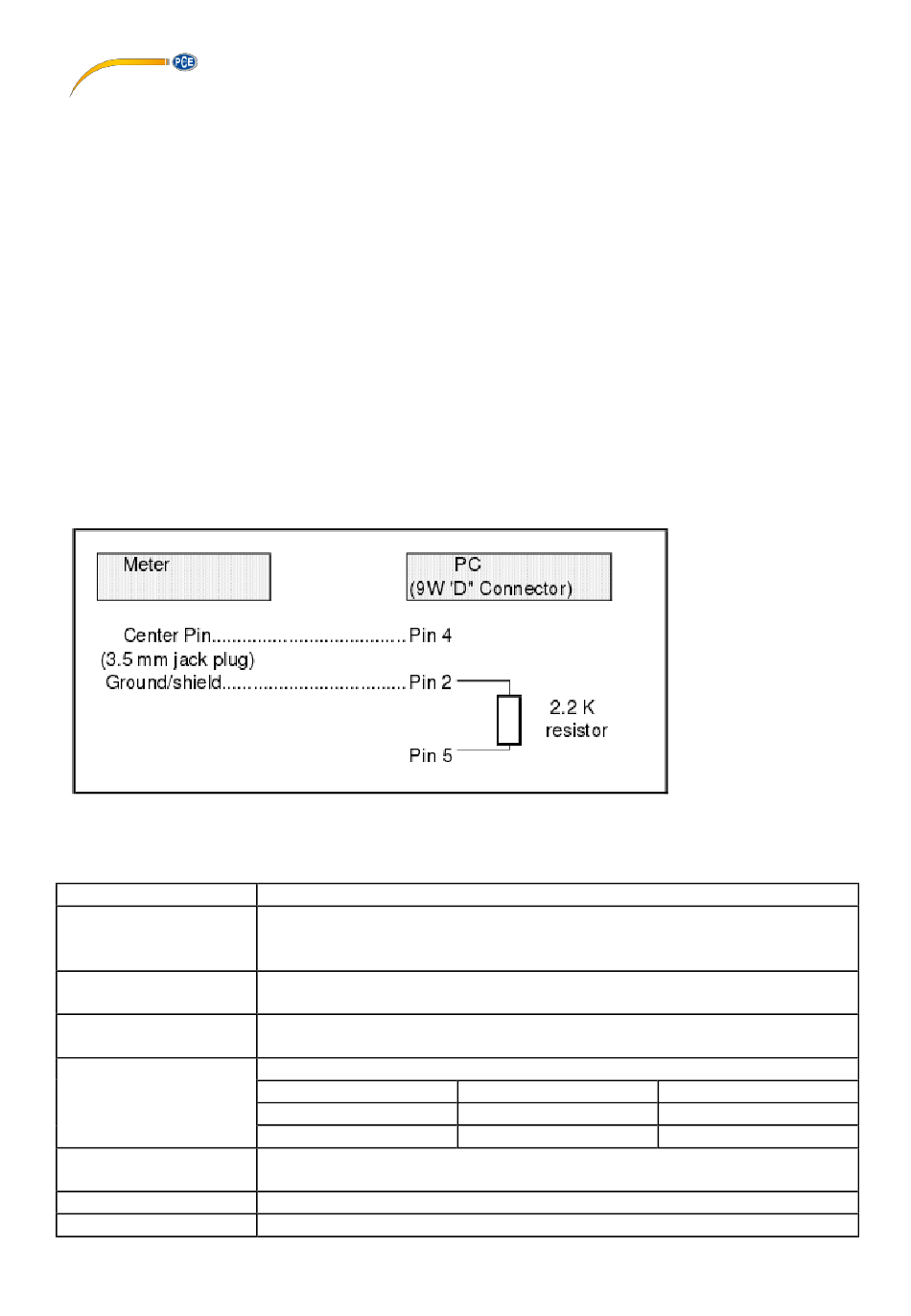

Pour connecter l´appareil à l´interface en série du PC, il faut un câble RS-232 avec la connexion
suivante.
Le train de données de 16 bits s´affiche dans le format suivant:
D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0
Chaque chiffre indique l ´état suivant:
D0
D1 et D8
D9
D10
D11 et D12
D13
D14
D15
Mot final
Lire indicateur, D1 = LSD, D8 =
MSD Par exemple:
Si la valeur indiquée est 1234 alors D8 jusqu´à D1 est: 00001234
Séparateur décimal (DP), position de droite à
gauche 0 = aucun DP, 1 = 1 DP, 2 = 2 DP, 3 = 3
DP DP
Polarité
0 = Positive 1 = Négative
Indicateur pour écran
m/s 2 = 92
cm/s = 95
Si l´écran supérieur envoie des données = 1
Si l´écran central envoie des données = 2
4
Mot initial
© PCE Instruments
g = 57
ft/s 2 = 97
6
mm/s = 93
inch/s = 98
