Manuel d'installation - B-VMHxxAV-1
4. Fixer le câble à l'aide de la pince à câbles.
5. Isoler les câbles non utilisés avec du ruban adhésif
électrique. Les conserver à l'écart de tout
composant électrique ou métallique.
6. Réinstaller le couvercle du boîtier de commande
électrique.

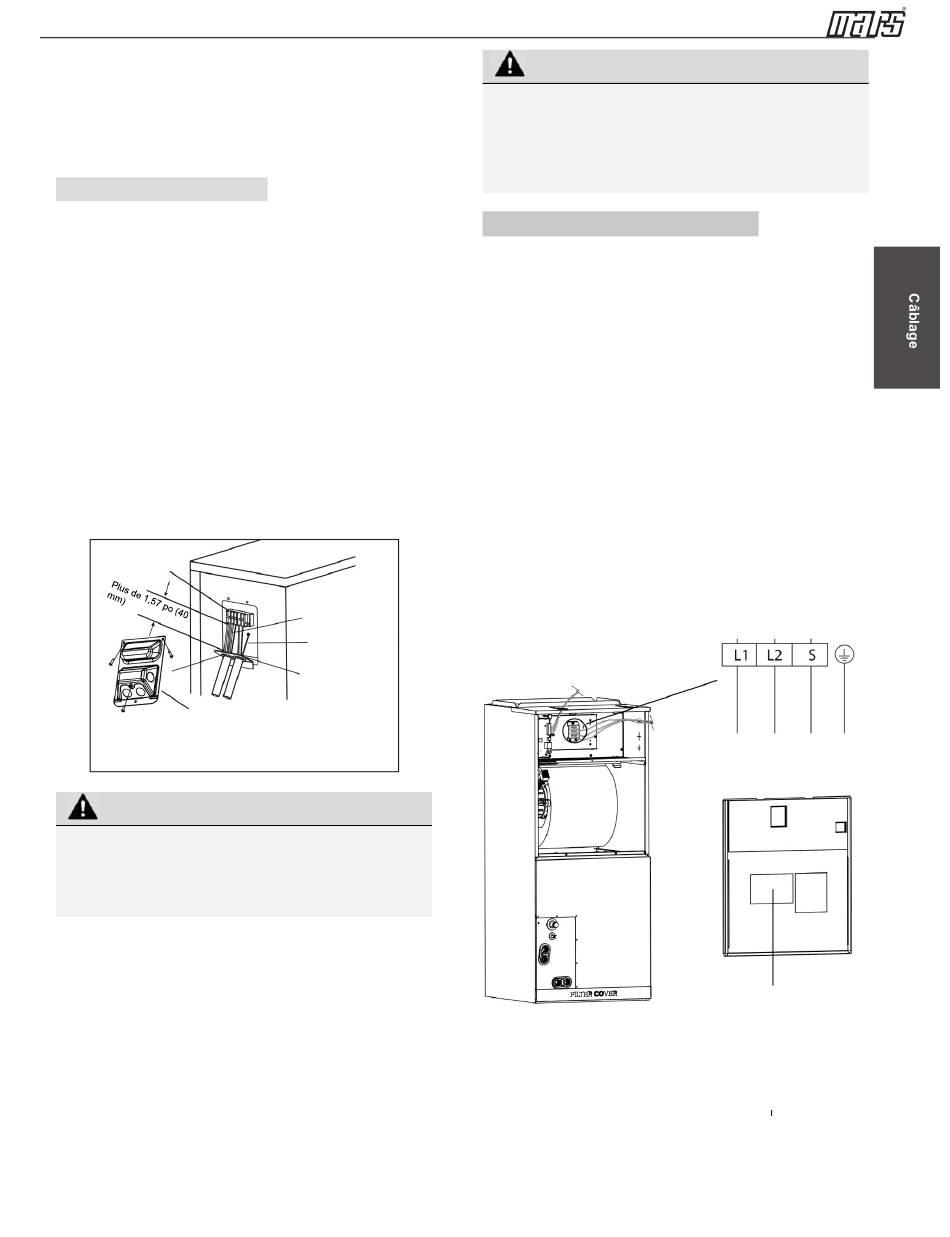

En Amérique du Nord
1. Retirer le couvercle du boîtier électrique du
module en desserrant les 3 vis.
2. Retirer les bouchons du panneau des goulottes.
3. Installer de manière permanente les goulottes (non
incluses) sur le panneau des goulottes.
4. Connecter correctement l'alimentation électrique et
les lignes à basse tension aux bornes
correspondantes sur la barrette de connexion.
5. Mettre le module à la terre, conformément aux
codes locaux.
6. Veiller à mesurer chaque câble en prévoyant
quelques le câblage centimètres de plus que la
longueur requise pour.
7. Utiliser des écrous de blocage pour sécuriser les
goulottes.
Barrette de connexion
électrique
Tapa de la caja de
cables
Sélectionner le bon orifice en fonction du
diamètre du câble.
AVERTISSEMENT
• UN RISQUE DE DÉCHARGE ÉLECTRIQUE
PEUT ENTRAÎNER DES BLESSURES, VOIRE
LA MORT. DÉCONNECTER TOUTES LES
ALIMENTATIONS ÉLECTRIQUES DISTANTES
AVANT DE PROCÉDER À L'ENTRETIEN.
Câble de connexion
Panneau de la goulotte
d'alimentation électrique
Goulotte
31
AVERTISSEMENT
• ISOLER LES CONDUCTEURS
D'ALIMENTATION ET DE COMMUNICATION À
L'AIDE D'UN RÉDUCTEUR DE TENSION ET
CONSERVER LES CONDUCTEURS
D'ALIMENTATION À L'ÉCART DES
CONDUCTEURS DE COMMUNICATION.
Câblage du module intérieur
1.
Préparer le câble pour la connexion.
a.
À l'aide d'une pince à dénuder, dénuder la gaine
d'isolation à chaque extrémité du câble de signal
de façon à découvrir environ 15 cm (5,9 po) de
câble.
b.
Dénuder l'isolation des extrémités des câbles.
2. Ouvrir le panneau avant du module intérieur. À
l'aide d'un tournevis, retirer le couvercle du boîtier
de commande électrique du module intérieur.
3. Enfiler le câble d'alimentation et le câble de signal à
travers la sortie de câble.
4. Connecter les câbles aux bornes.
Faire correspondre les couleurs de câble/étiquettes
avec les étiquettes sur la barrette de connexion.
Visser fermement les cosses de chaque câble sur la
borne correspondante.
Se référer au numéro de série et au schéma de
câblage situés sur le couvercle du boîtier de
commande électrique.
Câble de classe 2
Câble
d'alimentation
VERS L'EXTÉRIEUR
Schéma de câblage
