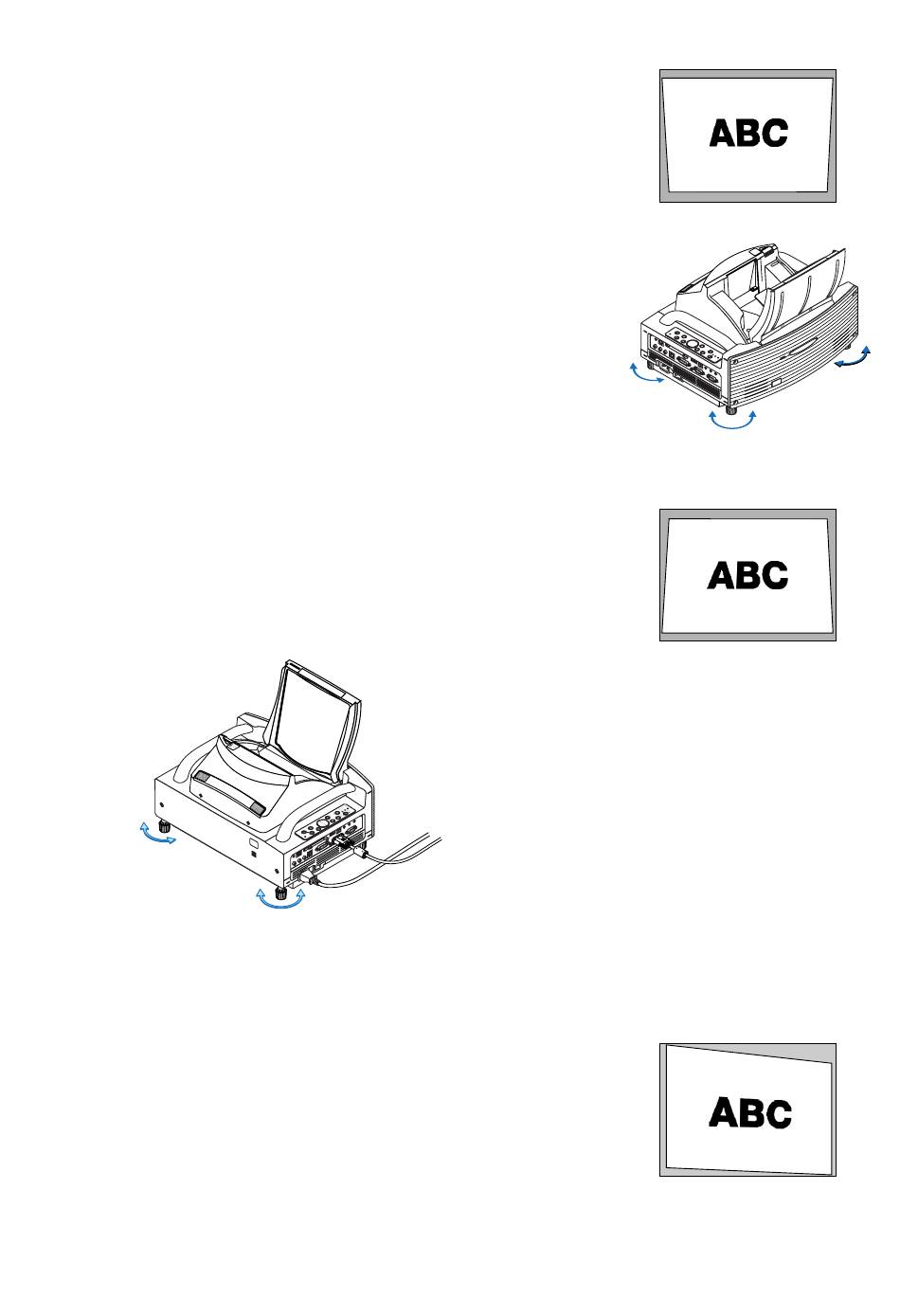

[Symptôme 1]
Dans le cas de distorsion trapézoïdale (comme illustré), la cause est
probablement due à l'inclinaison légère vers le haut de l'écran ou du projecteur.
[Remède]
Incliner le haut de l'écran vers l'avant ou tourner les pieds avant du projecteur
pour corriger la distorsion trapézoïdale.
[Symptôme 2]
Dans le cas de distorsion trapézoïdale (comme illustré), la cause est probablement
due à l'inclinaison légère vers le bas de l'écran ou du projecteur.
[Remède]
Incliner le fond de l'écran vers l'avant ou tourner les pieds arrière (côté écran) du
projecteur pour corriger la distorsion trapézoïdale.
Comme illustré par le schéma à droite, lorsque les bords supérieur et inférieur de
l'image ne sont pas parallèles, on peut supposer que l'écran et le projecteur ne
sont pas situés parallèlement.
[Symptôme 3]
Comme illustré par le schéma à droite, lorsque le bord gauche de l'image est
élargi verticalement, soit le projecteur n'est pas placé juste en face de l'écran,
soit il est légèrement orienté vers la gauche.
Réciproquement, lorsque le bord droit de l'image est élargi verticalement, soit le
projecteur n'est pas placé droit devant de l'écran, soit il est orienté légèrement
vers la droite.
[Remède]
Placer le projecteur droit devant l'écran.
S'assurer que l'écran est parallèle au projecteur.
OU T
DI O
AU
TE R
DI O IN
M PU
AU CO
I-I
DV OU T
IT OR
B M ON
US
IN
TE R
M PU
CO
RD
CA
PC IN
I-I
DV
L
NT RO O IN
CO DE
PC S- VI
E
M OT
RE O IN
IN VI DE
/M ON O
IN -L
DI O
R- AU
Monter
Descendre
F-12
Monter Descendre
