Connexions

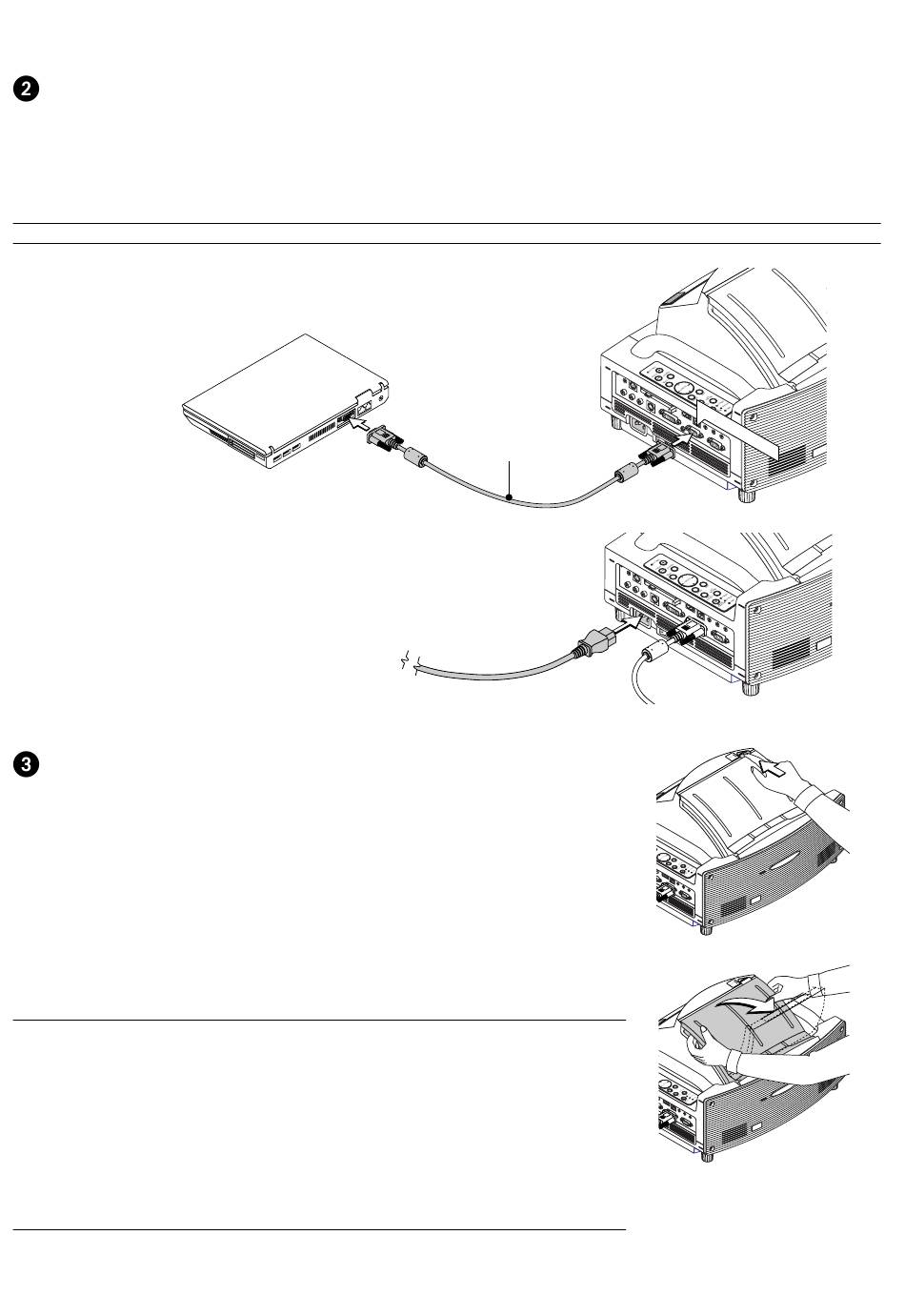

1. Connecter le câble de signal à 15 broches-15 broches fourni.
Pour les ordinateurs anciens Macintosh, utiliser un adaptateur à broche disponible dans le commerce
pour connecter au port vidéo du Macintosh.
REMARQUE : Mettre tous les équipements hors circuit avant d'effectuer les connexions.
2. Connecter le câble d'alimentation fourni.

Ouverture du miroir

1. Glisser le commutateur de verrouillage du couvercle du miroir en
position de déverrouillage.
2. Ouvrir lentement le couvercle du miroir en le tenant par les deux bouts.
REMARQUE:
• Ne pas relâcher le couvercle du miroir avant l'ouverture complète du couvercle du
miroir.
• Ne pas exercer une pression excessive contre le couvercle du miroir ou la surface du
miroir pendant son ouverture.
• Ne pas laisser des traces de doigt sur la surface du miroir. Le fait de laisser des traces
de doigts sur la surface du miroir pourrait créer une ombre non désirée et une qualité
d'image médiocre.
Si la surface du miroir est sale et présente des traces de doigts, les essuyer avec le
chiffon de nettoyage fourni. Consulter page 132 du mode d'emploi.
Câble de signal
RGB/VGA (fourni)
F-5
