Deutsch (Originalbetriebsanleitung)
Von hier aus lassen sich die Konfirgurationsseiten erreichen.

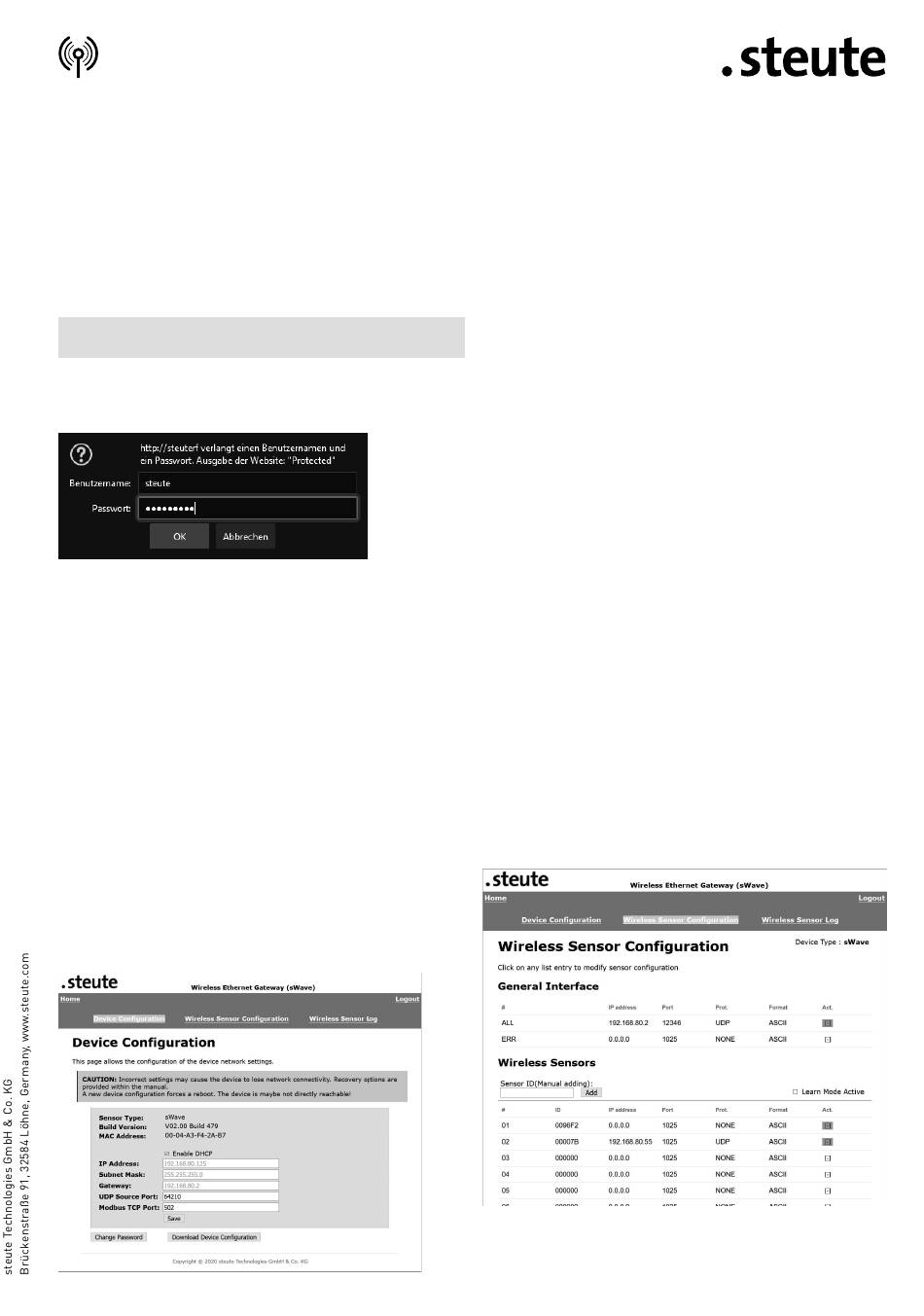

Beim Versuch, auf eine Konfigurationsseite zu wechseln, erscheint das
folgende Fenster:
Die Anmeldedaten lauten:
Username: steute
Passwort: steute123
Um die Authentifizierung zurückzunehmen, ohne den Browser zu
schließen: auf »Logout« klicken. Danach ist die »Home«-Seite
weiterhin erreichbar.
Um die Konfigurationsseiten zu erreichen: Username und
Passwort eingeben.
Um das Wireless-Gateway vor unberechtigten Zugriffen zu schützen,
ist die Neuvergabe eines Passwortes möglich. Durch Wiederherstellen
der Geräte-Konfiguration wird das Passwort zurückgesetzt.
Geräte-Konfiguration
In der Registerkarte »Device Configuration« lassen sich Fest-IP, Sub-
netzmaske und Gateway-Adresse einstellen oder die Vergabe einer dy-
namischen IP per DHCP (Dynamic Host Configuration Protocol) akti-
vieren. Die lokale Portnummer wird bei Versand von UDP-Paketen als
Quell-Port verwendet. Bei Übernahme einer neuen Einstellung durch
den »Save«-Button werden die Daten im internen EEPROM gespei-
chert und ein Neustart des Wireless-Gateways ausgeführt. Die Verga-
be einer Fest-IP erfolgt in der Regel durch den Netzwerkadministrator.
Das Modbus-TCP-Interface ist unter der Portnummer 502 erreichbar
(standardisiert, siehe www.modbus.org). Die Portnummer kann frei
geändert werden. Der Bereich der standardisierten Portnummern
0..1023 wird nicht akzeptiert.
Um das Passwort der Konfigurationsseiten zu ändern: Schaltfläche
»Change Password« anklicken.
Um die gesamte Gerätekonfiguration als CSV-Datei herunterzuladen:
Schaltfläche »Download Device Configuration« anklicken.
Mit der Gerätekonfiguration kann ein Ersatzgerät schnell neu einge-
stellt werden, wenn nötig. Deswegen empfehlen wir, die Gerätekonfi-
guration herunterzuladen. Der beste Zeitpunkt dafür ist nach der Fer-
tigstellung der Konfiguration, vor allem, nachdem die Funksensoren
eingelernt und die TCP-/IP-Endpunkte verknüpft sind.
Einlernen und Konfiguration des Funksensors/-schalters
(Line 01 – 40)
Die Registerkarte »Wireless Sensor Configuration« zeigt eine Über-
sicht der 40 anlernbaren Funksender. Im Auslieferungszustand oder
nach dem Zurücksetzen auf Werkseinstellungen ist diese Liste leer.
Um Funksensoren/-schalter anzulernen, wird entweder der Haken in
dem Feld »Learn Mode Active« gesetzt oder, wenn bekannt, eine ID di-
rekt eingetragen. Das Eintragen der ID im Feld »Sensor ID (Manual
adding)« erfolgt immer im hexadezimalen Format, z.B. sWave ® -ID:
»3D937B«. Die Übernahme erfolgt durch Anklicken des »Add«-But-
tons. Die so gespeicherte ID findet sich an der ersten freien Stelle in
der darunterliegenden Liste wieder. Im aktiven Learn-Mode werden
alle empfangenen Telegramme ungefiltert ausgewertet und bis dahin
unbekannte IDs werden automatisch an der nächsten freien Position in
der Sensorkonfiguration gespeichert.
