Touche de position de contrôle
La touche de position de contrôle [R\L] est utilisé pour sélectionner un mode de
contrôle en fonction du tableau suivant. Pour la gestion du mot de passe, se reporter
à la section "Mots de passe" à la page 22.
Lorsque le mode de contrôle est modifié à l'aide de la touche [R\L], la position de
contrôle sélectionnée est mémorisée.

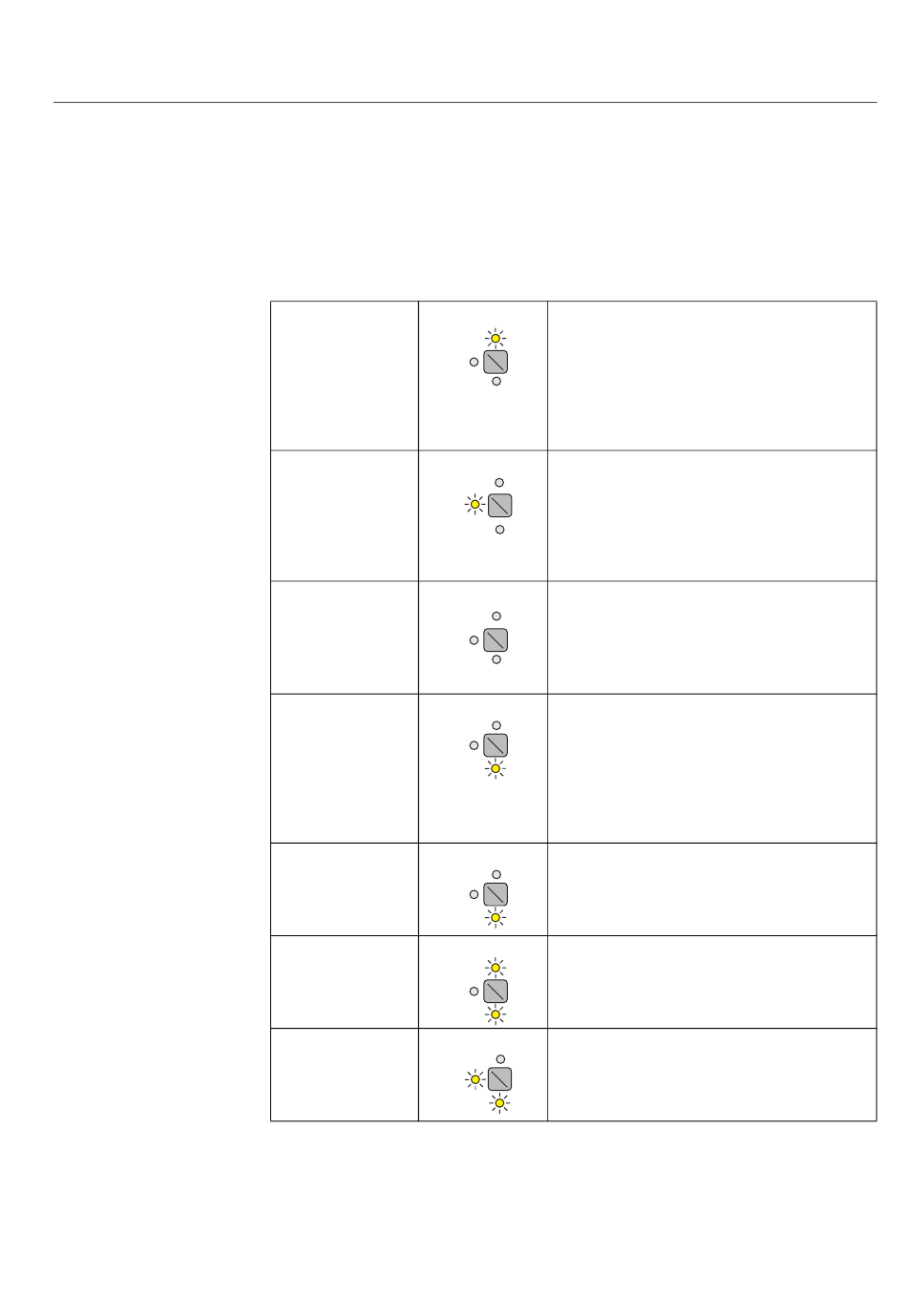

Tableau 4.2.2-1 Touche de position de contrôle
LOCAL
DISTANT
DÉSACTIVÉ
LOGIQUE
mode
DESACTIVE
mode LOCAL
mode DISTANT
• Le mode LOCAL est signalé par un voyant à
diode jaune [L].
L
• Les objets peuvent être contrôlés à l'aide de
L
R
touches [O] et [I].
R
• Tout signal de commande distant via la
communication série est inhibé
• Les commandes d'entrée numérique et
logiques sont valides
• Le mode DISTANT est signalé par un voyant à
diode jaune [R]
L
• Les objets peuvent être contrôlés à distance via
L
R
R
la communication série
• Toutes les touches locaux sont inhibés
• Les commandes d'entrée numériques et
logiques sont valides
• Le mode DESACTIVE est indiqué lorsque tous
les voyants à diode sont éteints
L
• Les opérations locales et distantes sont
L
R
R
inhibées
• Les commandes d'entrée numériques et
logiques sont valides
• le mode LOGIQUE est indiqué lorsque le
voyant à diode non marqué est allumé
L
• Les entrées numériques de la fonction
L
R
R
COLOCAT et de la logique PLC sont utilisées
pour sélectionner entre les modes LOCAL,
DISTANT et DESACTIVE
• Les commandes d'entrée numériques et
logiques sont valides
• le mode DESACTIVE est activé
L
L
R
R
• le mode LOCAL est activé
• le mode DISTANT est désactivé
L
L
R
R
• le mode DISTANT est activé
• le mode LOCAL est désactivé
L
L
R
R
