5.4
Préparation de la découpe d'encastrement
Si vous avez l'intention de monter l'appareil dans une armoire électrique, il faut d'abord
préparer une découpe d'encastrement.
Dimensions de la découpe d'encastrement
Les figures suivantes indiquent les dimensions de la découpe d'encastrement.

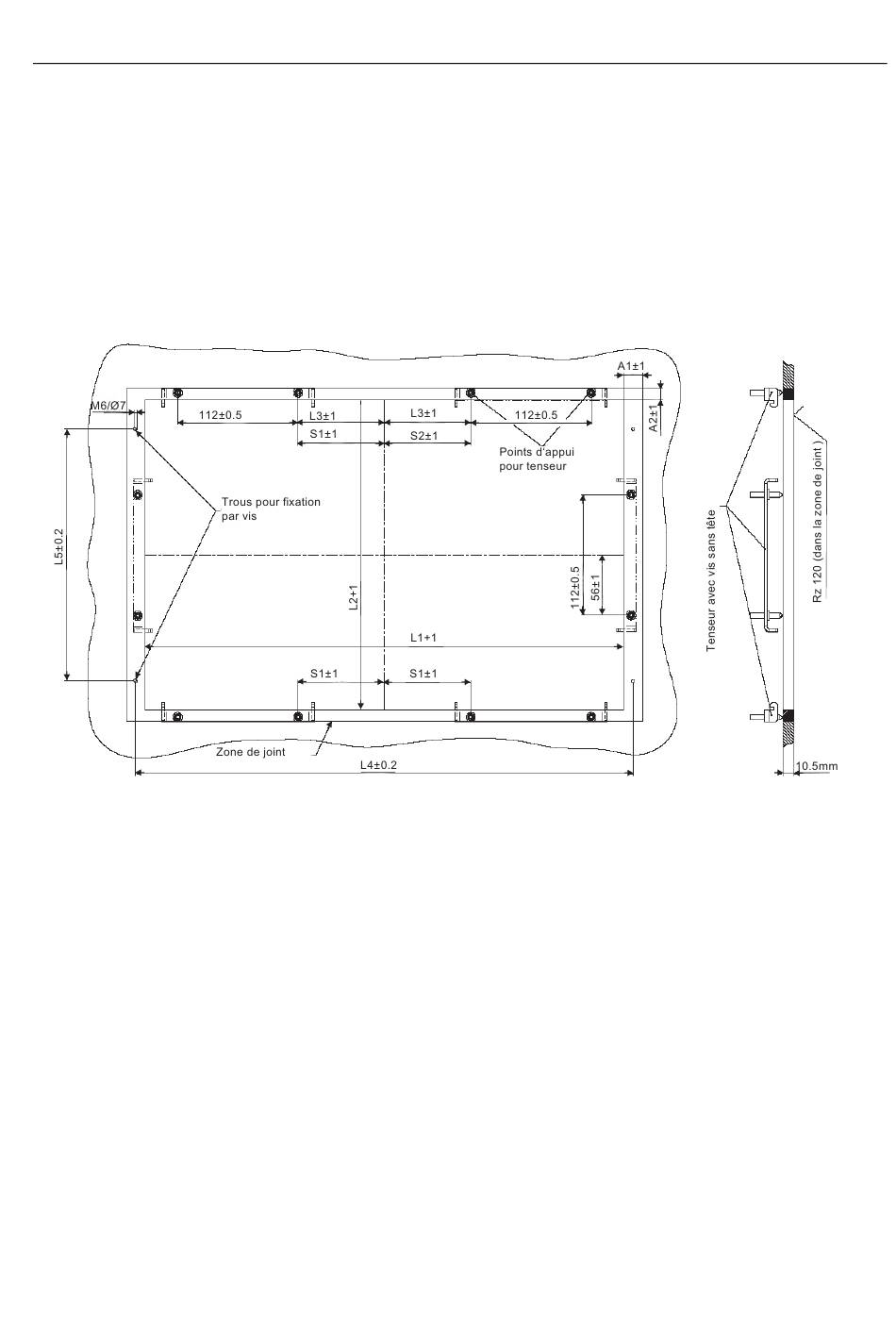

Figure 5-2
Schéma coté de la découpe d'encastrement
SIMATIC Panel PC 477
Instructions de service, Edition 12/2005, A5E00497113-02
5.4 Préparation de la découpe d'encastrement
Montage
5-5
