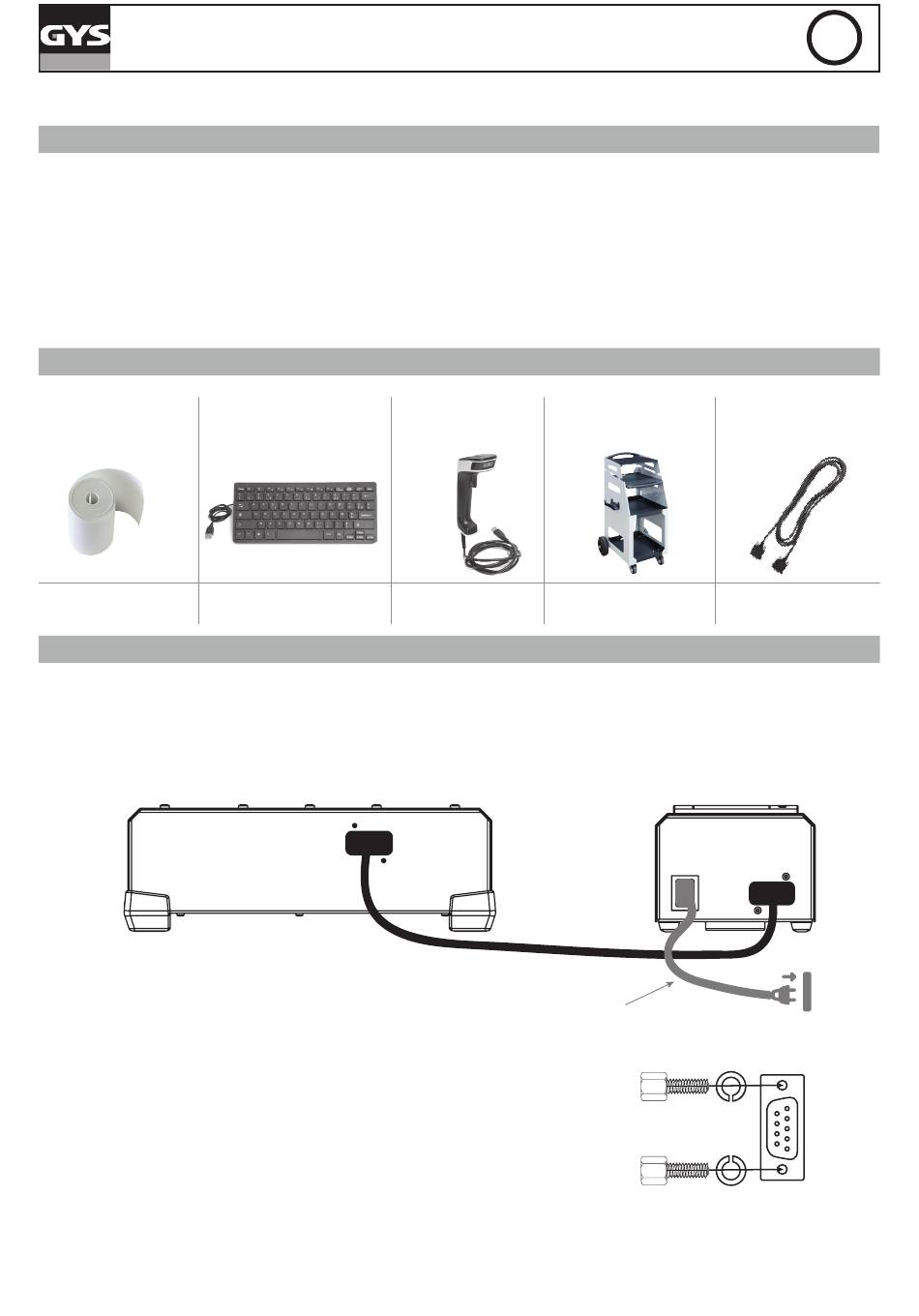

DESCRIPTION DU MATÉRIEL (FIG-1)
Le Smart Printer Module (SPM) est un accessoire permettant aux produits GYS « Connectés » (chargeurs, postes à souder, etc.) d'im-
primer des rapports sur ticket. Il dispose également de 2 ports USB permettant de recevoir un lecteur de code-barres (réf. 027718)
et un clavier (réf. 027725 / réf. 027770).
1- Couvercle du rouleau de l'imprimante
2- Levier d'ouverture du réservoir à papier
3- Bouton de sortie du papier
4- LED d'alimentation
5- LED de warning
CONSOMMABLE ET OPTIONS
Bobine papier x2
57 mm
réf. 056633
INSTALLATION ET CONNEXION AU PRODUIT HÔTE
• Connecter le SPM au produit hôte par le câble de liaison SMC.
• Pour bénéficier de performances accrues (grande vitesse d'impression et courant disponible sur les ports USB élevé), raccorder le
SPM à l'installation électrique via le câble IEC C13 fourni.
Le cas échéant, connecter clavier et lecteur de code-barres au port USB. Attention, l'utilisation d'accessoires autre que ceux
proposés par GYS n'est pas garanti. L'utilisation simultanée de deux lecteurs de code-barres n'est pas non-plus garanti.
• Configurer la langue du lecteur de code-barres (voir rubrique ci-après) ainsi que le type de clavier sur le produit hôte (Azerty,
Qwerty, Qwertz, etc.)
Pour garantir la connexion du câble de liaison SMC aux SPM et produit hôte, il est
recommandé de monter les vis et rondelles grower fournis sur les connecteurs SMC
conformément au montage :
4
SMART PRINTER MODULE
Mini clavier USB
AZERTY réf. 027725
QWERTY réf. 027770
SMC
6-
Ports USB
7-
Entrée secteur
8-
Connecteur SMC
9-
Cordon d'alimentation secteur IEC C13
10-
Câble de liaison SMC
11-
4 vis de verrouillage pour connecteur SMC
Lecteur code-barres
Chariot GYSFLASH XL
1D/2D
réf. 027718
câble SMC fourni
câble IEC C13 fourni
Câble de liaison SMC
réf. 027749
réf. 025691
Input :
100-240
V~50/60 Hz
10 A max
SMC
100-240 Vac 50Hz-60Hz
(vitesse rapide)
Rondelles
Vis
Grower
FR
3 m
SMC
