Для получения оптимальных настроек устройства рекомендуется использовать кабели, входящие в комплект
поставки.
ОПИСАНИЕ ОБОРУДОВАНИЯ (РИС-1)
Модуль Интеллектуального Принтера Smart Printer Module (SPM) - это аксессуар, который позволяет «подключенным» про-
дуктам GYS (зарядным устройствам, сварочным аппаратам и т.д.) печатать отчеты. Он имеет 2 USB-разъема для подключения
сканера штрих-кода (арт. 027718) и клавиатуры (арт. 027725 / арт. 027770).
1- Крышка принтера
2- Рычаг открытия отсека для бумаги
3- Кнопка выхода бумаги
4- LED питание
5- Световое предупреждение

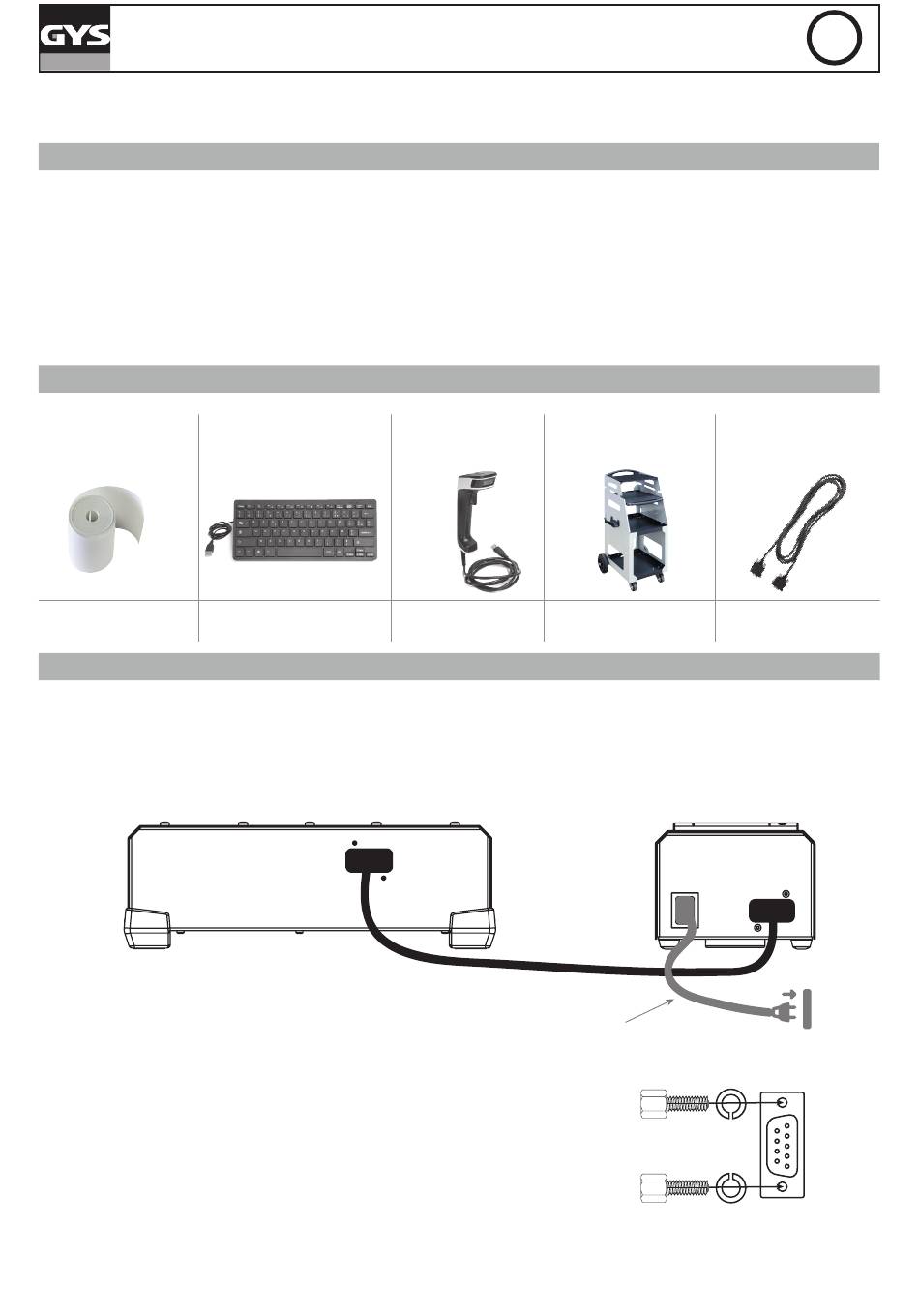

РАСХОДНИКИ И ОПЦИИ
Рулон бумаги (x2)
57 мм
арт. 056633
УСТАНОВКА И ПОДКЛЮЧЕНИЕ К УПРАВЛЯЮЩЕМУ УСТРОЙСТВУ
• Подключите SPM к ведущему-продукту через кабель связи SMC.
Для повышения производительности (высокая скорость печати, и напряжение, доступно на разъемах USB) подключите SPM
с помощью кабеля IEC C13, входящего в комплект.
При необходимости подключите клавиатуру и сканер к разъему USB. Внимание, не рекомендуется использовать аксессуары
отличные от предложенных GYS Не рекомендуется одновременное использование 2х считывателей.
• Настройте язык сканера штрих-кодов (см. ниже) и тип клавиатуры на управляющем устройстве (Azerty, Qwerty, Qwertz,и
т.д)
Для обеспечения соединения кабеля SMC с SPM и с ведущим аппаратом реко-
мендуется использовать прилагаемые шурупы для монтажа:
20
SMART PRINTER MODULE
Мини клавиатура USB
AZERTY арт. 027725
QWERTY арт. 027770
SMC
6- Разъем USB
7- Сетевой вход
8- Соединитель SMC
9- Шнур питания IEC C13
10- SMC соединительный кабель
11- 4 стопорных шурупа для разъема SMC
Считыватель Тележка GYSFLASH XL
штрих-кодов 1D/2D
арт. 027718
câble SMC fourni
câble IEC C13 fourni
Соединительный
кабель SMC 3м
арт. 027749 арт. 025691
Input :
100-240 V~50/60 Hz
10 A max
SMC
100-240 Vac 50Hz-60Hz
(vitesse rapide)
Rondelles
Vis
Grower
RU
SMC
