Om optimale gebruiksomstandigheden te creëren wordt aanbevolen om enkel kabels te gebruiken die worden
meegeleverd met het apparaat.

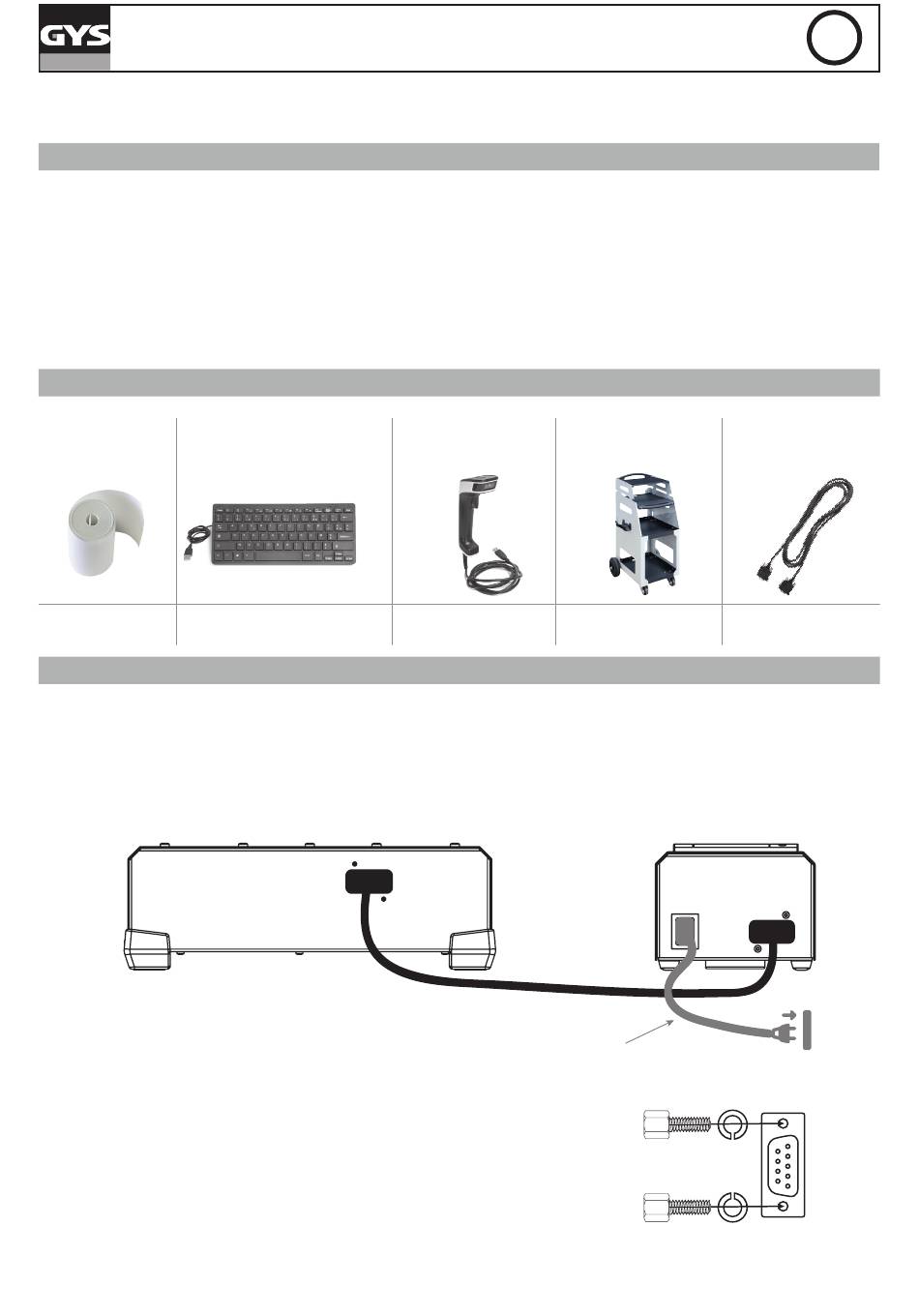

BESCHRIJVING VAN HET MATERIAAL (FIG-1)
Dankzij de Smart Printer Module (SPM) is het mogelijk om rapporten en testen, gemeten door diverse0 GYS apparatuur (laders,
lasapparaten enz.) uit te printen. Het apparaat beschikt tevens over 2 USB uitgangen, waarmee een barcode-lezer (art. code 027718)
en een toetsenbord (art. code 027725 / 027770) kunnen worden aangesloten.
1- Deksel papierrol
2- Klepje om het papier-reservoir te openen
3- Knop uitgang papier
4- LED-lampje voeding
5- Led-waarschuwingslampje
VERBRUIKSARTIKELEN EN OPTIONELE ARTIKELEN
Papier rol x2
57 mm
art. code 056633
INSTALLEREN EN AANSLUITEN OP HET HOOFD-APPARAAT
• Sluit de SPM aan op het hoofd-apparaat met behulp van de SMC verbindingskabel.
• Voor optimale prestaties (hogere printsnelheid, meer stroom beschikbaar via de USB-uitgang) kunt u de SPM aansluiten op het
elektrische stroomnet via de meegeleverde IEC C13 kabel.
Indien nodig kunt u het toetsenbord en de barcode-lezer aansluiten op de USB-ingangen. Waarschuwing : wanneer u andere
accessoires gebruikt dan de accessoires die worden aanbevolen door GYS, vervalt de garantie. Het gelijktijdig gebruiken van twee
barcode-lezers doet eveneens de garantie vervallen.
• Configureer de taal van de barcodelezer (zie hieronder) en het type toetsenbord op het hostproduct (Azerty, Qwerty, Qwertz,
enz.).
Om ervoor te zorgen dat de SMC-aansluitkabel op de SPM en het hostproduct wordt
aangesloten, wordt aanbevolen de meegeleverde schroeven en ringen Grower vol-
gens de montage-instructies op de SMC-connectoren te monteren.
24
SMART PRINTER MODULE
Mini toetsenbord USB
AZERTY art. code 027725
QWERTY art. code 027770
SMC
6- USB-uitgangen
7- Ingang netspanning
8- Aansluiting SMC
9- Voedingskabel IEC C13
10- Verbindingskabel SMC
11- 4 borgschroeven voor SMC-connector
Barcode lezer 1D/2D Trolley GYSFLASH XL
art. code 027718
SMC kabel meegeleverd
IEC C13 kabel meegeleverd
Verbindingskabel SMC
art. code 027749 art. code 025691
Input :
100-240
V~50/60 Hz
10 A max
100-240 Vac 50Hz-60Hz
(hoge snelheid)
Sluitringen
Schroeven
Grower
NL
3 m
SMC
SMC
