Es wird empfohlen, die mit dem Gerät gelieferten Kabel zu verwenden, um die optimalen Produkteinstellungen zu erhalten.
BESCHREIBUNG DES MATERIALS (ABB-1)
Das Smart Print Module (SPM) ist ein Zubehörteil, das bei angeschlossenen GYS-Produkten (Ladegeräte, Schweißgeräte usw.) ermö-
glicht, Berichte zu drucken. Außerdem verfügt das SPM über 2 USB-Anschlüsse, die für einen Scanner (Art.-Nr. 027718) und eine
Tastatur (Art.-Nr. 027725/027770) geeignet sind.
1- Druckerrollenabdeckung
2- Hebel zum Öffnen des Papiertanks
3- Taste für Papierausgang
4- LED-Versorgungsleuchten
5- LED-Warnleuchten
VERBRAUCHSTEILE UND OPTIONEN
Papierrolle x2
57 mm
Art.-Nr. 056237

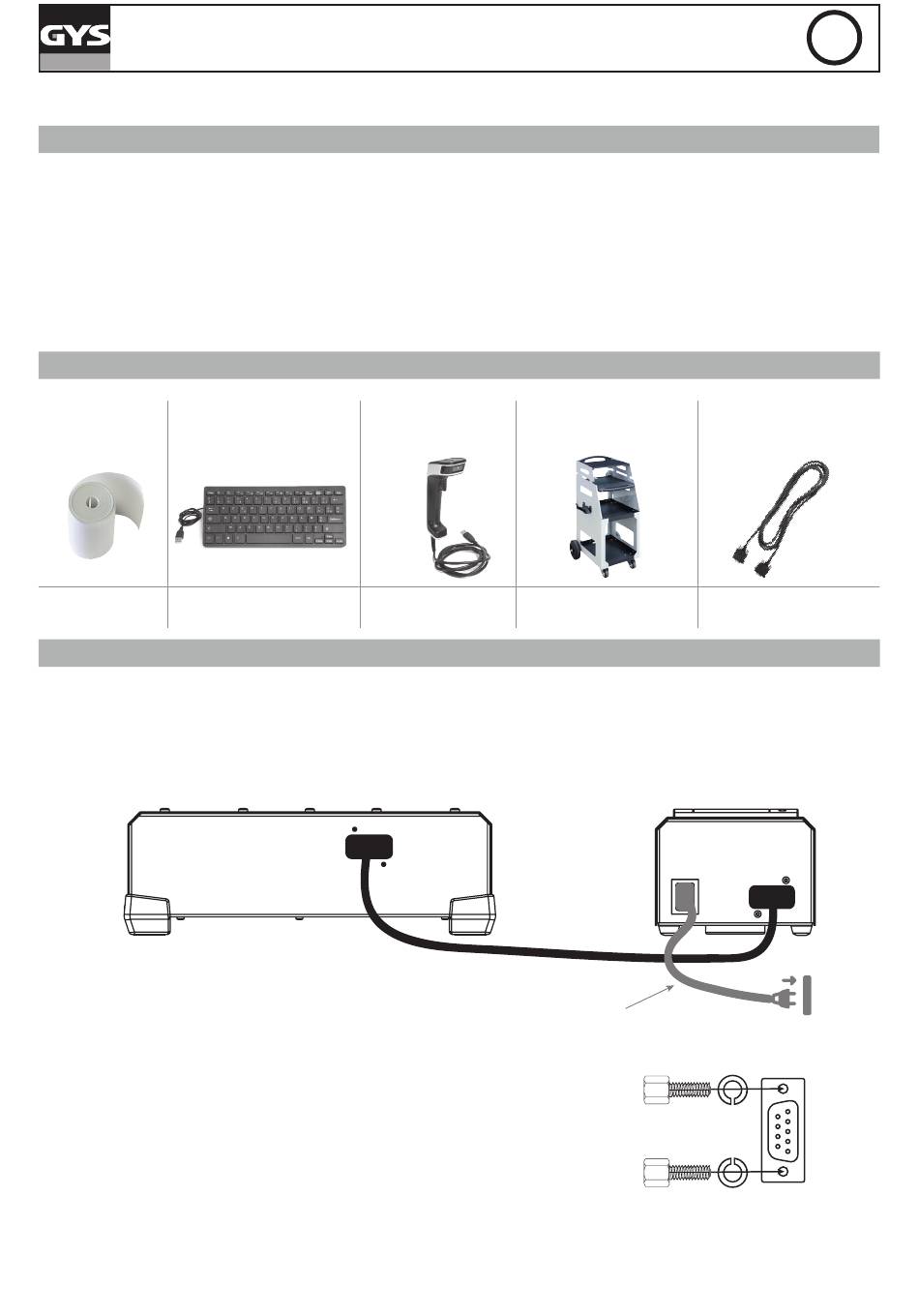

EINSTELLUNG UND VERBINDUNG ZUM GERÄT
• Verbinden Sie das SPM mit dem Produkt über das SMC-Verbindungskabel.
• Benutzen Sie für eine optimale Druckgeschwindigkeit und für den Betrieb von Geräten an den USB-Anschlüssen das mitgelieferte
IEC-C13-Kabel zum Anschluss.
Schließen Sie bei Bedarf die Tastatur und den Scanner an den USB-Anschluss an. Vorsicht: die Funktion von anderem als dem von
GYS angebotenen Zubehör ist nicht garantiert. Auch die gleichzeitige Verwendung von zwei Scannern ist nicht garantiert.
• Konfigurieren Sie die Sprache des Barcode-Lesegeräts (siehe unten) und den Tastaturtyp auf dem Host-Produkt (Azerty, Qwerty,
Qwertz usw.).
Um sicherzustellen, dass das SMC-Anschlusskabel mit dem SPM- und Host-Produkt
verbunden ist, wird empfohlen, die mitgelieferten Schrauben und Unterlegscheiben
Grower an den SMC-Steckverbindern gemäß der Montageanleitung zu montieren.
12
SMART PRINTER MODULE
USB-Minitastatur
AZERTY Art.-Nr. 027725
QWERTY Art.-Nr. 027770
SMC
6- USB-Anschlüsse
7- Netz-Eingang
8- SMC-Anschluss
9- IEC C13 Netzversorgungskabel
10- SMC-Verbindungskabel
11- 4 Verriegelungsschrauben für SMC-Stecker
Scanner 1D/2D Fahrwagen GYSFLASH XL
Art.-Nr. 027718 Art.-Nr. 027749
inkl. SMC-Kabel
inkl. IEC C13-Kabel
SMC-Verbindungskabel
3 m
Art.-Nr. 025691
Input :
100-240
V~50/60 Hz
10 A max
SMC
100-240 Vac 50Hz-60Hz
(schnelle Druckgeschwindigkeit)
Unterlegscheiben
Schrauben
Grower
DE
SMC
