E' consigliato l'utilizzo dei cavi forniti con l'apparecchio al fine di ottenere le regolazioni ottimali del prodotto.

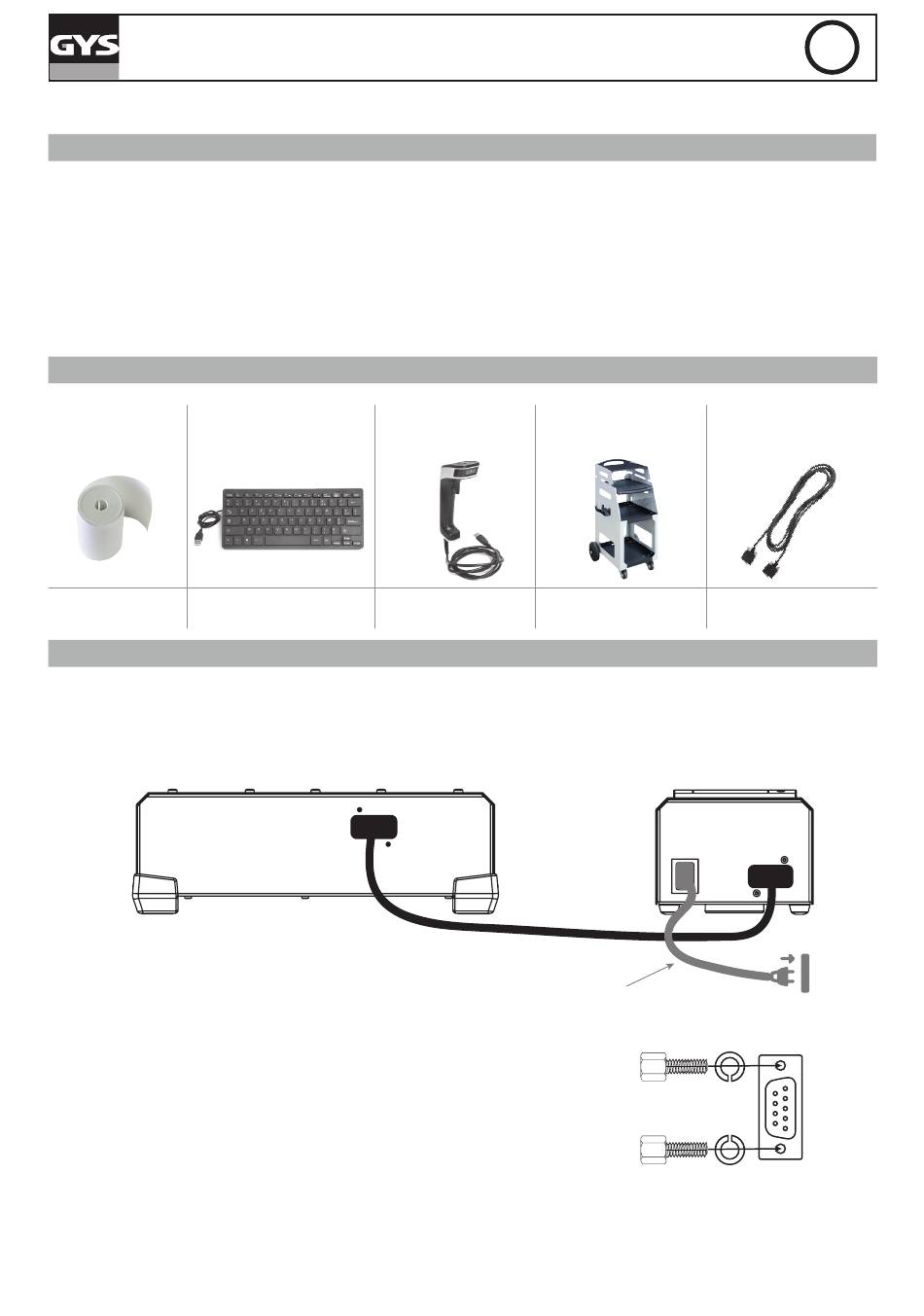

DESCRIZIONE DEL MATERIALE (FIG-1)
Il Modulo Smart Printer (SPM) è un accessorio che permette ai prodotti GYS «CONNECTED» (caricabatterie, saldatrici, ecc) di stam-
pare dei rapporti su scontrino. Dispone di due porte USB che permettono di ricevere un lettore di codice a barre (ref. 027718) e una
tastiera (ref. 027725/ref. 027770).
1- Coperchio rullo della stampante
2- Leva di apertura del contenitore del rullo scontrino
3- Pulsante uscita scontrino
4- LED d'alimentazione
5- LED di avviso
CONSUMABILE E OPZIONI
Bobina di carta x2
57 mm
ref. 056237
INSTALLAZIONE E CONNESSIONE AL PRODOTTO OSPITE
• Connettere la stampante al prodotto attraverso il cavo di collegamento SMC.
• Per aumentare le prestazioni (alta velocità di stampa e alta corrente della porta USB), collegare l'SPM all'impianto elettrico tramite
il cavo IEC C13 in dotazione.
Se necessario, collegare la tastiera e il lettore di codici a barre alla porta USB. Attenzione, l'uso di accessori diversi da quelli
proposti da GYS non è garantito. Anche l'uso simultaneo di due lettori di codici a barre non è garantito.
• Configurare la lingua del lettore di codici a barre (vedi sotto) e il tipo di tastiera sul prodotto host (Azerty, Qwerty, Qwertz, ecc.).
Per garantire che il cavo di collegamento SMC sia collegato all'SPM e al prodotto
host, si raccomanda di montare le viti e le rondelle Grower fornite sui connettori SMC
secondo le istruzioni di montaggio.
28
SMART PRINTER MODULE
Mini tastiera USB Lettore codice a barre
AZERTY ref. 027725
QWERY ref. 027770
SMC
6- Porta USB
7- Entrata settore
8- Connettore SMC
9- Cordone d'alimentazione settore IEC C13
10- Cavo di collegamento SMC
11- 4 viti di bloccaggio per connettore SMC
Carrello GYSFLASH XL
1D/2D
ref. 027718 ref. 027749
cavo SMC fornito
cavo IEC C13 fornito
IT
Cavo di collegamento
SMC - 3 m
ref. 025691
Input :
100-240 V~50/60 Hz
10 A max
SMC
100-240 Vac 50Hz-60Hz
(velocità veloce)
Rondelle
Viti SMC
Grower
