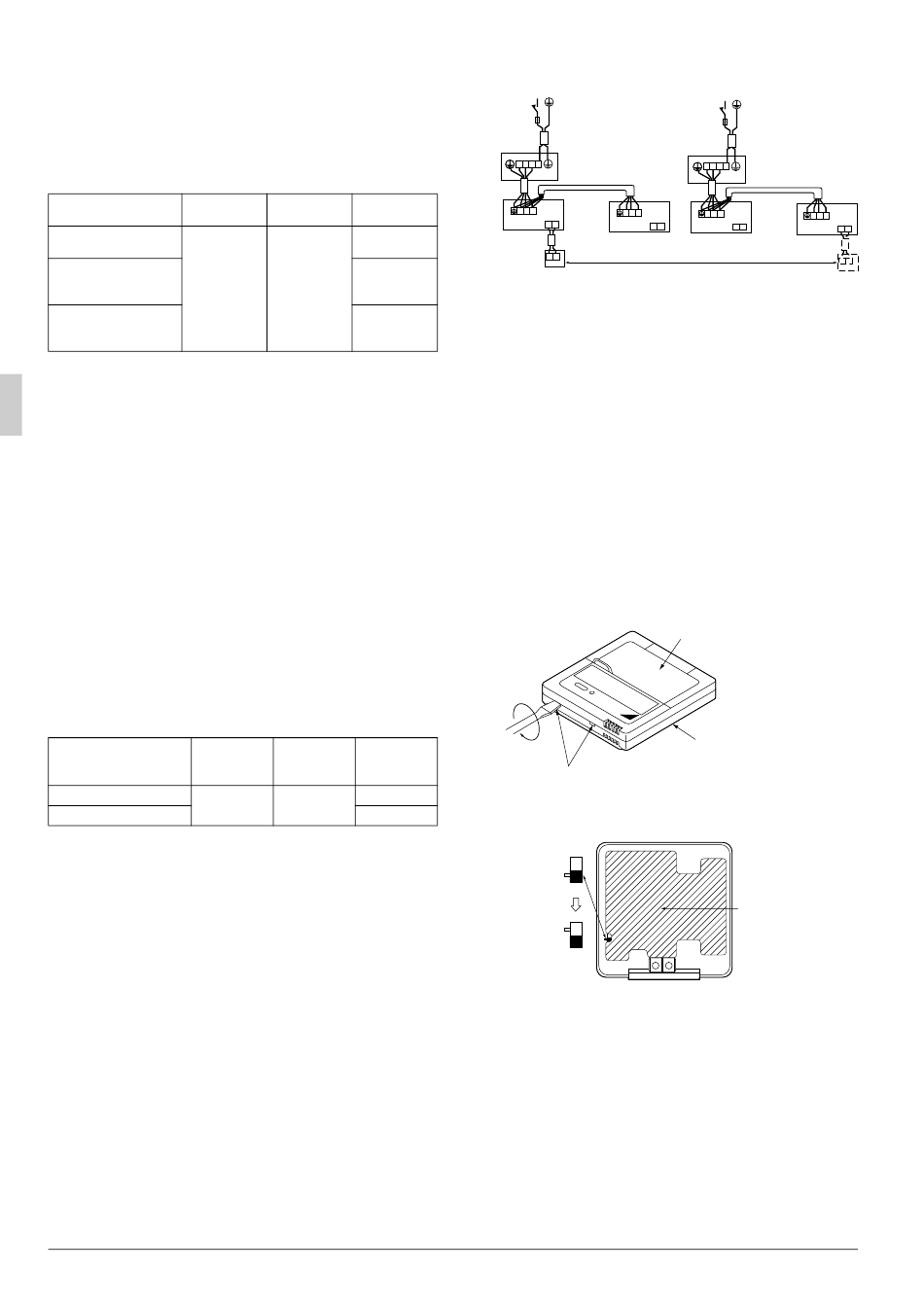

10-5 Réglage du nombre d'unités d'un système à
fonctionnement simultané
• Lors de l'utilisation en mode de système à fonctionne-
ment simultané, changer le SECOND NO. DE CODE
comme montré dans le Tableau 9.
(Le SECOND NO. DE CODE est réglé en usine sur "01"
pour le système en paire.)
Tableau 9
Réglage
Mode No.
Système en paire
(1 unité)
Système à fonctionne-
ment simultané
11 (21)
(2 unités)
Système à fonctionne-
ment simultané
(3 unités)
• Lors de l'utilisation du mode de système à fonctionne-
ment simultané, se référer au chapitre "Réglage indivi-
duel pour un système à fonctionnement simultané"
pour régler les unités principales et secondaires
séparemment.
<Lors de l'utilisation de télécommandes sans câble>
• Lors de l'utilisation de télécommandes sans câble, le
réglage de l'adresse de la télécommande sans câble
est nécessaire. Se référer au manuel d'installation joint
la télécommande sans câble pour les instructions de
réglage.
10-6 Réglage individuel pour un système à
fonctionnement simultané
Plus aisé lorsque la télécommande en option est util-
isée lors du réglage de l'unité secondaire.
• Effectuer les procédures suivantes lors du réglage
séparé des unités principales et secondaires.
Procédure
(1) Mettre le SECOND NO. DE CODE sur "02", réglage
individuel, afin que chaque unité asservie puisse être
réglée séparemment. (Reportez-vous au Tableau 10)
(Le SECOND NO. DE CODE est réglé en usine sur
"01", Réglage unifié.)
Tableau 10
Réglage
Mode No.
Réglage unifié
11 (21)
Réglage individuel
(2) Effectuer le réglage local pour l'unité principale.
(3) Mettre l'interrupteur principal d'alimentation hors cir-
cuit après (2).
(4) Débrancher la télécommande de l'unité principale et
la raccorder à l'unité secondaire.
(5) Remettre l'interrupteur principal d'alimentation en cir-
cuit et comme dans (1), changer le SECOND NO. DE
CODE à "02", réglage individuel.
(6) Effectuer le réglage local pour l'unité asservie.
(7) Mettre l'interrupteur principal d'alimentation hors cir-
cuit après (6).
(8) S'il y a plus d'une unité secondaire, répétez les
étapes de 4 à 7.
(9) Débrancher la télécommande de l'unité secondaire
après le réglage et la rebrancher à l'unité principale.
Le réglage est terminé.
* Il n'est pas nécessaire de recâbler la télécommande
depuis l'unité principale si la télécommande en option
de l'unité secondaire est utilisée.
(Il faut cependant enlever les câbles attachés à la
plaque à bornes de la télécommande de l'unité princi-
pale.)
14
PREMIER NO.
SECOND NO.
DE CODE
DE CODE
01
02
0
03
PREMIER
SECOND
NO. DE
NO. DE
CODE
CODE
01
1
02
Alimentation principale
Interrupteur principal
(3) (7)
Fusible
Unité extérieure
1 2 3
1 2 3
1 2 3
P1P2
Unité Intérieure
Unité Intérieure
(Principale)
(Secondaire)
Télécommande
P1P2
(1) (2)
10-7 COMMANDE PAR 2 TELECOMMANDES
(Commande d'une unité intérieure par 2
télécommandes).
• Lors de l'utilisation de 2 télécommandes, l'une doit être
réglée sur "PRINCIPALE" et l'autre sur "SECON-
DAIRE".
COMMUTATION PRINCIPAL/SECONDAIRE
(1) Insérer un tournevis à tête plate dans l'espace entre
la partie supérieure et la partie inférieure de la télé-
commande et, en travaillant les deux positions, retirer
soigneusement la partie supérieure.
(Reportez-vous à la Fig. 34)
(La plaquette de circuits imprimés de la télécom-
mande est fixée à la partie supérieure de la télécom-
mande.)
(2) Faire tourner l'interrupteur de commutation PRINCI-
PAL/SECONDAIRE sur l'une des plaquettes de cir-
cuits imprimés des deux télécommandes sur "S".
(Laisser l'interrupteur de l'autre télécommande réglé
sur "M".) (Reportez-vous à la Fig. 35)
Insérer ici le tournevis et séparer doucement
la partie supérieure de la télécommande.
Fig. 34
S
S
M
(Réglage d'usine)
S
M
(Une seule télécommande a besoin d'être changée si les
réglages d'usine sont restés inchangés.)
Fig. 35
Alimentation principale
Interrupteur principal
Fusible
Unité extérieure
1 2 3
1 2 3
1 2 3
P1P2
P1P2
Unité Intérieure
Unité Intérieure
(Principale)
(Secondaire)
(4)
(8)
Télécommande
Partie supérieure
de la télécommande
Partie inférieure
de la télécommande
Plaquette de circuits
imprimés de la
télécommande.
Français
P1P2
P1P2
(5) (6)
