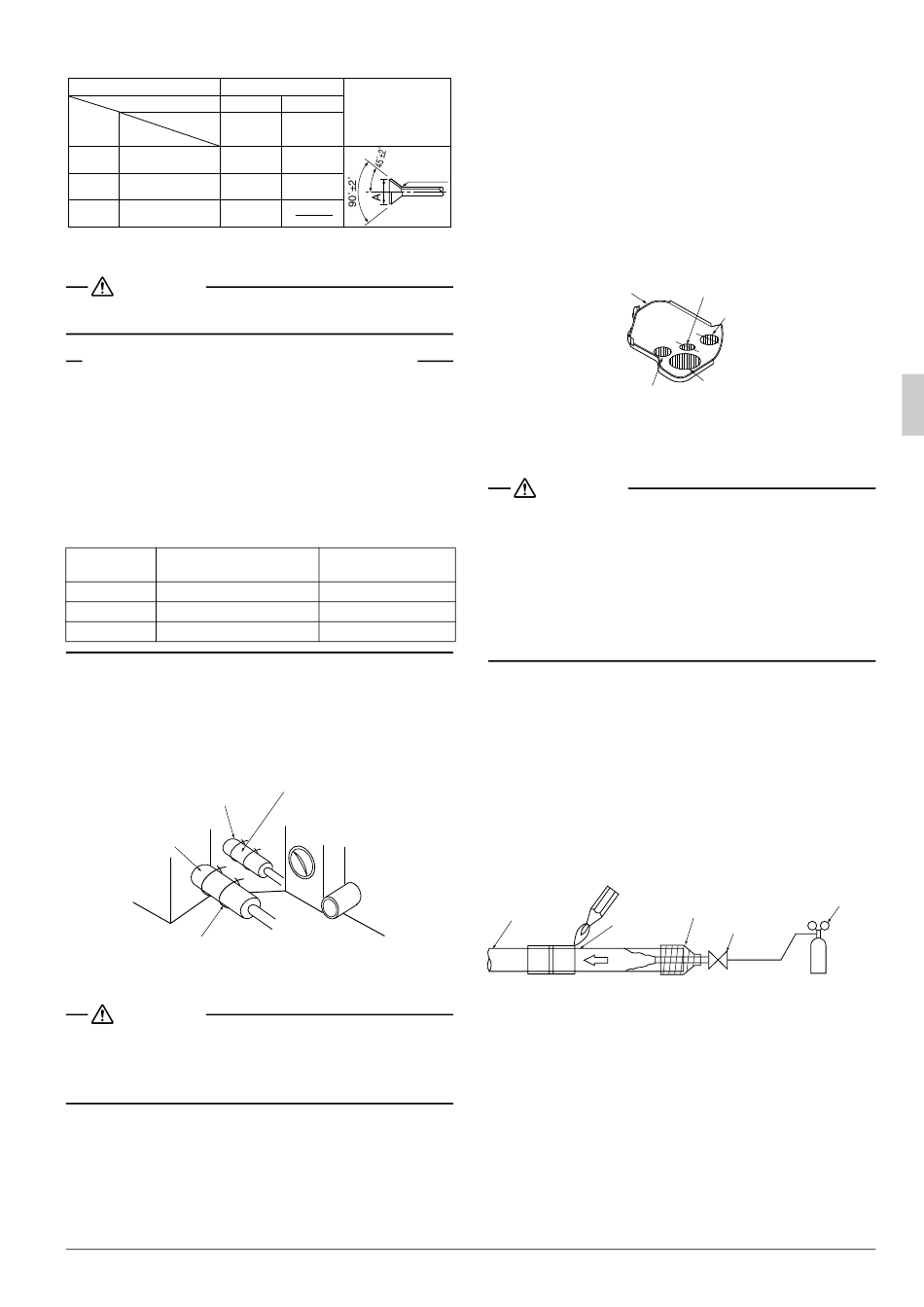

Tableau 2
Dimensions A de l'évasement (mm)
Type de réfrigérant
R22, R407C
Modèle utilisable
FUY-FJV1
Taille du
FUYP-BV1
tuyau
Couple de serrage
φ9,5(3/8")
12,6 – 13,0
32,7-39,9 N • m
φ15,9(5/8")
61,8-75,4 N • m
19,0 – 19,4
φ19,1(3/4")
97,2-118,8 N • m
23,3 – 23,7
• Reportez-vous au "Tableau 2" pour déterminer le couple de
serrage approprié.
ATTENTION
• Serrez excessivement l'écrou évasé pourrait le casser et/ou
provoquer une fuite de réfrigérant.
Non conseillé mais peut être appliqué en cas d'urgence
Normalement, il convient d'utiliser une clé dynamométrique
mais, si voius devez installer l'appareil sans une telle clé, vous
pouvez suivre la méthode d'installation indiquée ci-dessous.
Lorsque le travail est terminé, vérfier s'il n'y a pas de fuite
de gaz.
Lorsque que vous serrez l'écrou évasé avec une clé, à un cer-
tain stade, la force de torsion augmente soudainement.
A partir de cette position, continuer à serrer l'écrou évasé selon
l'angle indiqué ci-dessous:
Tableau 3
Dimension
Angle de serrage supplé-
des tuyaux
mentaire
φ9,5 (3/8")
60 à 90 degrés
φ15,9 (5/8")
30 à 60 degrés
φ19,1 (3/4")
25 à 35 degrés
• Veiller absolument à exécuter les travaux d'isolation sur les
section de raccord de tuyaux après avoir vérifié que des
fuites de gaz n'existent pas en étudiant la figure suivante à
fond et en utilisant les matériaux isolants joints pour les
branchements (6) et (7). (Attacher les deux extrémités avec
les attaches (4).) (Reportez-vous à la Fig. 23)
Raccordez le
climatiseur à la terre.
Isolant pour
tuyau de gaz (6)
(accessoire)
Attache (4)
(× 4) (accessoire)
ATTENTION
Pour l'isolant à se procurer sur place, assurez-vous d'effec-
tuer l'isolation tout du long, jusqu'aux raccords des tuyaux à
l'intérieur du climatiseur.
Des tuyaux exposés peuvent provoquer des fuites ou des
brûlures par contact.
Français
R410A
Evasement
FUQ
12,8 – 13,2
R0,4-0,8
19,3 – 19,7
Longueur de bras recom-
mandée pour l'outil utilisé
Environ 200mm
Environ 300mm
Environ 450mm
Isolant pour tuyau
de liquide (7) (accessoire)
Fig. 23
6-2 Pour les tuyaux allant vers le haut et vers la
droite
• Les tuyaux allant vers le haut et vers la droite sont facile-
ment montés avec le kit de coude de raccord en option.
• Pour les tuyaux allant vers le haut, détacher le couvre-trou
du tuyau.
• Une fois les tuyaux montés, couper le couvre-trou du tuyau
à la taille et le refixer. Utiliser des ciseaux pour couper.
(Reportez-vous à la Fig. 24)
De petits animaux et insectes pouvant entrer dans l'unité
intérieure, fixez les câbles passant par les couvercles et
appliquez du mastic ou un isolant (à se procurer sur place)
pour vous assurer d'éliminer tout interstice des trous de
passage des câbles.
Couvre-trou
du tuyau
Pour câblage
• Lors de cette opération, colmatez tout éventuel interstice
entre les conduites et leur bouchon avec du mastic pour
éviter que de la poussière n'entre dans l'unité interne.
ATTENTION
PRÉCAUTION À PRENDRE LORS DE LA BRASURE DES
TUYAUX DE RÉFRIGÉRANT
"
N'utilisez pas de fondant lorsque vous brasez les tuyaux de
réfrigérant. Par conséquent, utilisez le fil à braser en cuivre
au phosphore (BCuP-2: JIS Z 3264/B-Cu93P-710/795: ISO
3677), qui ne requiert pas de fondant.
(Le fondant a une influence très négative sur les tuyaux de
réfrigérant. Par exemple, si vous utilisez un fondant à base
de chlore, les tuyaux se corroderont ou, en particulier, si le
fondant contient du fluor, il endommagera l'huile
réfrigérante.)
• Avant de braser les tuyaux locaux de réfrigérant, insufflez
de l'azote dans les tuyaux afin d'éliminer l'air qui y est con-
tenu. Si vous brasez les tuyaux sans y insuffler d'azote, une
couche d'oxyde se formera dans les tuyaux et pourrait pro-
voquer un dysfonctionnement du système.
• Ne commencez à braser les tuyaux de réfrigérant qu'après
avoir effectué la substitution d'azote ou l'insufflation d'azote
dans les tuyaux de réfrigérant. Après quoi, raccordez l'unité
intérieure avec un raccord à évasement ou à bride.
• La pression de l'azote doit être réglée sur 0,02MPa via une
vanne de réduction de pression si vous brasez tout en insuf-
flant de l'azote dans les tuyaux.
(Reportez-vous à la Fig. 25)
Tuyaux de
réfrigérant
Partie à
braser
Azote
Fig. 25
Pour tuyau
de liquide
Pour tuyau
de gaz
Pour tu
Fig. 24
"
Vanne de
réduction
de pression
Bouchage
Vanne manuelle
Azote
9
