français
2
4

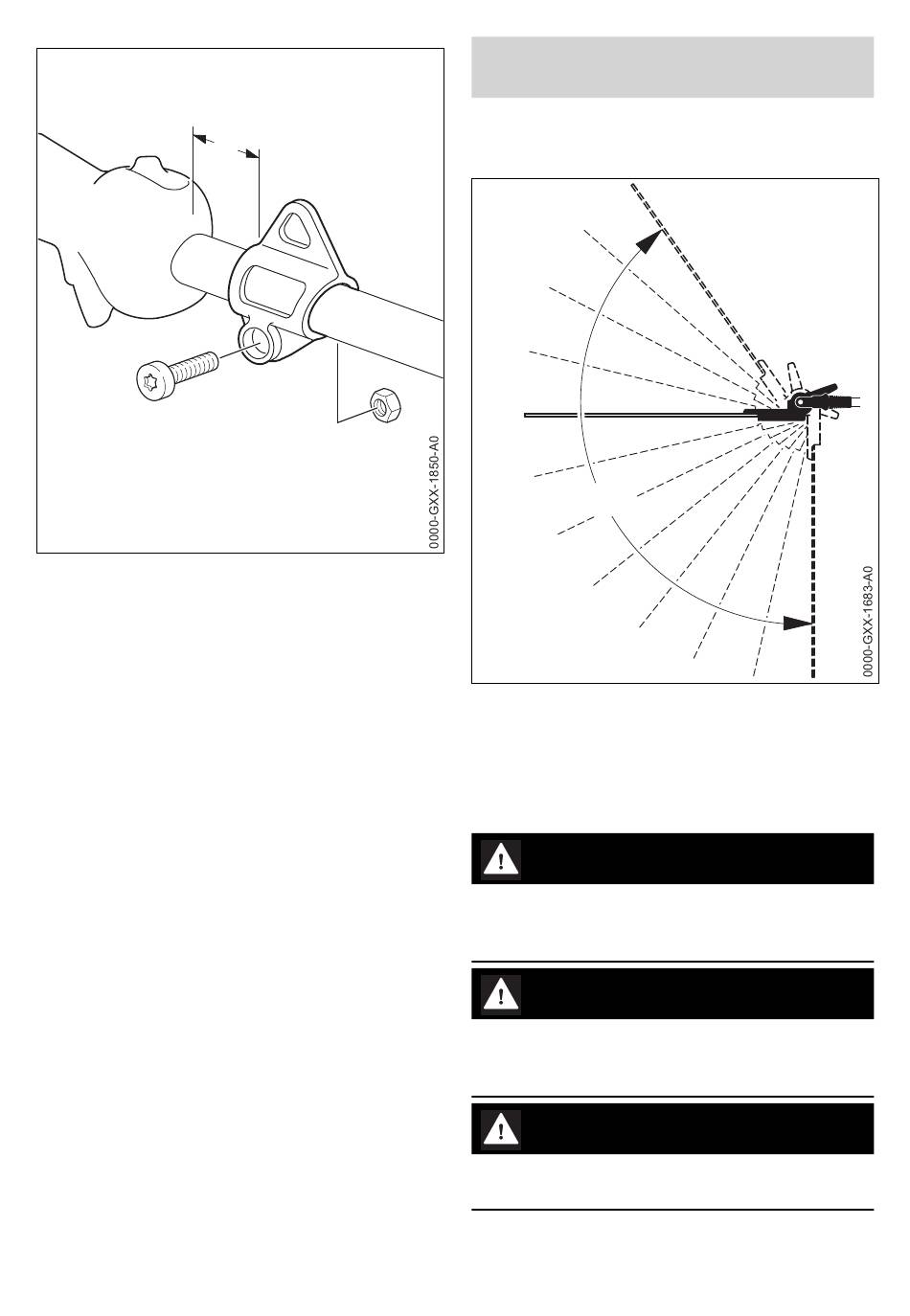

► Monter l'anneau de suspension (1) à une dis‐
tance A = env. 5 cm de la poignée de com‐
mande (2).
► Appliquer l'anneau de suspension (1) sur le
tube et l'emboîter sur le tube.
► Mettre l'écrou M5 (3) dans la prise à six pans
de l'anneau de suspension.
► Visser la vis M5x14 (4).
► Ajuster l'anneau de suspension.
► Serrer la vis.
14
A
1
3
7 Réglage de la barre de coupe
7
Réglage de la barre de
coupe
7.1
Mécanisme de réglage d'angle
sur une plage de 145°
145°
En partant de 0° (barre de coupe droite), la barre
de coupe peut être réglée dans 4 positions vers
le haut (jusqu'à 55°) et dans 7 positions vers le
bas (jusqu'à 90°, c'est-à-dire à angle droit vers le
bas). On obtient ainsi 12 positions de travail
réglables individuellement.
AVERTISSEMENT
Ne procéder au réglage de la barre de coupe
que lorsque les couteaux sont immobiles –
moteur au ralenti – risque de blessure !
AVERTISSEMENT
À l'utilisation, le réducteur devient très chaud. Ne
pas toucher au carter de réducteur – risque de
brûlure !
AVERTISSEMENT
Au cours du réglage, ne jamais toucher à la
barre de coupe – risque de blessure !
0458-401-0221-D
