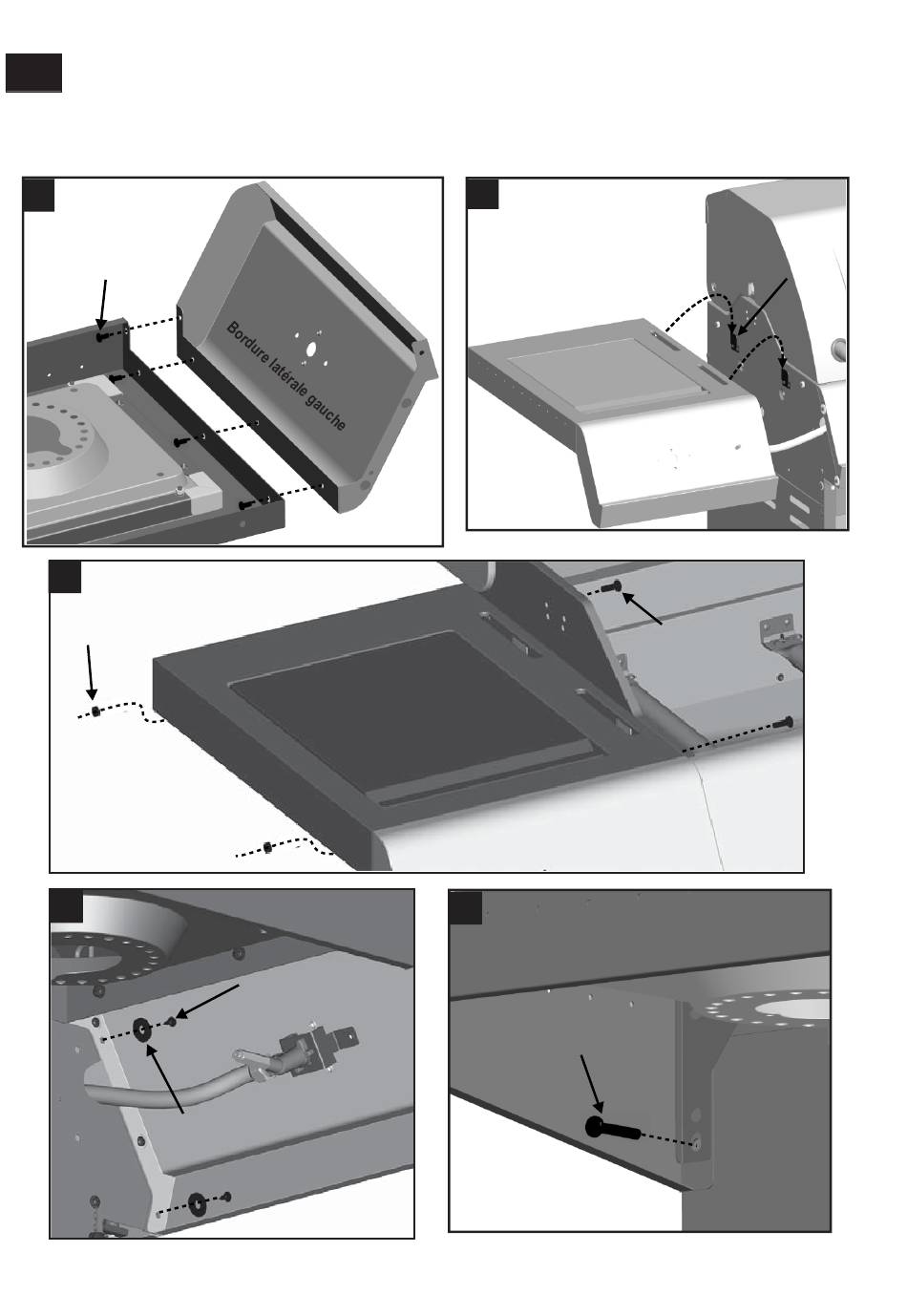

Fixez la panneau de commande latérale gauche à la tablette latérale gauche au moyen de quatre vis nº 10-24 × 3/8 po, tel qu'illustré (A).
8
Insérez la bride de la tablette latérale gauche dans les supports de tablette qui se trouvent sur la paroi du foyer, tel qu'illustré (B).
Fixez la tablette latérale gauche à la foyer au moyen de deux vis ¼-20 × ½ po et d'un écrou de ¼ po, tel qu'illustré (C).
Fixez le devant de la tablette au moyen de deux vis autotaraudeuses nº 8 × 3/8 po et de grandes rondelles plates, tel qu'illustré (D).
Fixez l'arrière de la tablette au moyen d'une vis ¼-20× 1½ po, tel qu'illustré (E).
A
Vis nº10-24×3/8 po
Tablette
latérale droite
C
Écrou de ¼
D
rondelle plate
Vis autotaraudeuse
nº 8 × 3/8 po
Grande
B
Vis 1/4-20x1/2 po
E
Vis ¼-20×1½ po
Support
