Page 1 VSD241 Smart Display User Guide Guide de l’utilisateur Guía del usuario Bedienungsanleitung Pyководство пользователя Model No. VS15197...
Page 2: Compliance Information
Compliance Information Please read before proceeding • Use only the batteries and power adapter provided by the manufacturer. The use of unauthorized accessories may void your warranty. • Do not store your device in temperatures higher than 50°C (122°F). • The operating temperature for this device is from 0°C (32°F) to 35°C (95°F). FCC Notice The following statement applies to all products that have received FCC approval.
Page 3 Canada Statement This device complies with Industry Canada licence-exempt RSS standard(s). Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device.
Page 4 ENERGY STAR This ENERGY STAR qualified product saves your money by reducing energy cost and protecting the environment without sacrificing features or performance. We are proud to offer our customers products with the ENERGY STAR mark. What is ENERGY STAR? Products that are ENERGY STAR qualified use less energy and prevent greenhouse gas emissions by meeting strict energy efficiency guidelines set by the U.S.
Page 5 Declaration of RoHS2 Compliance This product has been designed and manufactured in compliance with Directive 2011/65/ EU of the European Parliament and the Council on restriction of the use of certain hazardous substances in electrical and electronic equipment (RoHS2 Directive) and is deemed to comply with the maximum concentration values issued by the European Technical Adaptation Committee (TAC) as shown below: Proposed Maximum...
Page 6: Important Safety Instructions
Important Safety Instructions DO NOT place objects on top of the device, as objects may scratch the screen. DO NOT expose the device to dirty or dusty environments. DO NOT place the device on an uneven or unstable surface. DO NOT insert any foreign objects into the device. DO NOT expose the device to strong magnetic or electrical field.
Page 7 ® Disclaimer: ViewSonic Corporation shall not be liable for technical or editorial errors or omissions contained herein; nor for incidental or consequential damages resulting from furnishing this material, or the performance or use of this product.In the interest of continuing product improvement, ViewSonic Corporation reserves the right to change product specifications without notice.
Page 8: Product Registration
_______________________________ Product disposal at end of product life ViewSonic respects the environment and is committed to working and living green. Thank you for being part of Smarter, Greener Computing. Please visit ViewSonic website to learn more. USA & Canada: http://www.viewsonic.com/company/green/recycle-program/ Europe: http://www.viewsoniceurope.com/uk/support/recycling-information/...
Page 9: Table Des Matières
Table of Contents 1 VSD241 Smart Display Features 1.1 Installing wall mount bracket ..........4 2 Set Up Your VSD241 Smart Display 2.1 Connection ................. 5 2.2 Get Your Smart Display Ready for Use ......5 2.3 Power on Your Device ............6 2.3.1 Wake on LAN (WOL) Function ......
Page 10 5.1.3 Connect to another Wi-Fi network ....... 27 5.2 Synchronizing Your Google Data ........28 5.3 Video Chat ................ 28 6 Customizing Your VSD241 Smart Display 6.1 Display Settings ..............30 6.2 Sound and Ringtone Settings ........... 31 6.2.1 System settings ........... 31 6.2.2 Notifications settings ..........
Page 11 Table of Contents 7.3 Protect Your Device Data with a PIN ........ 39 7.3.1 Disable or change PIN ......... 39 7.4 Protect Your Device Data with a Password ...... 40 7.4.1 Disable or change the password ......40 7.5 Protect Your Device Data with Face Unlock ....... 41 7.6 Power Saving Feature ............
Page 12: Vsd241 Smart Display Features
VSD241 is a Smart Display with 24-inch quad-core display running on Android 4.2.1 Jelly Bean. Comes with 1920x1080p HD multi-touch resolution, allow you to work with HDMI via MHL, full-sized USB, Bluetooth connectivity as well. 1 VSD241 Smart Display Features This section introduces you to the features of your Smart Display.
Page 13 VSD241 Smart Display Features No. Components Descriptions Touch Screen Touch the screen to control the on-screen configurations including menu items, applications, buttons, keyboard and so on. OSD Menu / Exit Touch this button to launch the OSD configuration menu and touch again to exit. Power button Touch to power on / lock the smart display.
Page 14 VSD241 Smart Display Features Back View No. Components Descriptions DC in Port Connect to power adaptor. HDMI Connect to digital high quality device for video and audio configurations (e.g. DVD Player, BD Player VPG or Notebook). RJ45 Connect to a RJ45 cable for network connection. Connector USB Ports x 2 Used for keyboard, mouse, flash disk ( supports FAT32 format only) or printer connections.
Page 15: Installing Wall Mount Bracket
VSD241 Smart Display Features 1.1 Installing wall mount bracket The VSD241 supports wall mount bracket installation. We recommend using mounting interface that comply with Video Electronics Standards Association (VESA) standard. Please follow the steps to install your bracket: Turn off your monitor and unplug its power cord.
Page 16: Set Up Your Vsd241 Smart Display
Set Up Your VSD241 Smart Display 2 Set Up Your VSD241 Smart Display 2.1 Connection Keyboard Printer Mouse USB Storage Mini USB Micro USB Earphone External Computer SD card HDMI Power Earphone Outlet DVD Player Bluetooth Devices Wi-Fi Devices Notebook 2.2 Get Your Smart Display Ready for Use...
Page 17: Power On Your Device
Set Up Your VSD241 Smart Display Connect the Power Cord Connect the included power cord to the power jack. Connect the other end of the power cord to a suitable power outlet. 2.3 Power on Your Device Touch the power button gently to power on your device...
Page 18: Wake On Lan (Wol) Function
Set Up Your VSD241 Smart Display 2.3.1 Wake on LAN (WOL) Function To Enable the Wake on LAN (WOL) Function: • Touch Settings icon on the screen. • Check Ethernet is ON. • Choose More… under Data usage row. • Enable Wakeup on Lan on the right-hand side of screen.
Page 19: About Your Vsd241 Smart Display
About Your VSD241 Smart Display 3 About Your VSD241 Smart Display 3.1 Touch Screen The main way to control the device is using your finger to touch the sensitive surface of the screen directly. You can manipulate icons, buttons, menu...
Page 20: Applications, Widgets And Shortcuts
About Your VSD241 Smart Display 3.2 Applications, Widgets and Shortcuts The soft buttons or icons offer a variety of functions and shortcuts. On the Home screen, it is your starting point to access all the features on your device. It displays application icons, widgets, shortcuts and so on.
Page 21 About Your VSD241 Smart Display Items Descriptions Google Use the Google Search application to search Google Search the web faster and easier from Google. Navigation Flick and drag the screen horizontally until Area the desired Home screen is displayed. Back Return to the previous screen or option.
Page 22: Navigation Buttons
About Your VSD241 Smart Display 3.4 Navigation buttons On the bottom of the screen (system bar), you can find the navigation buttons described as below: Buttons Descriptions - Touch this button to go back to the previous screen or option.
Page 23: Managing Status Menu
About Your VSD241 Smart Display Items Descriptions Time Displays the current time. Specified Icon Show you the enabled icon just like enabled Bluetooth. Show you the current state of your device just like Owner, Status Menu Brightness, Settings, WIFI, Auto Rotate, Battery Charging Status, Airplane Mode and Bluetooth Settings.
Page 24: Move An Item
About Your VSD241 Smart Display 3.6.2 Move an Item • On the Home screen, touch and hold the item that you want to move. • Move the item to the specified position. • Then release your finger to add the item to the new position.
Page 25: Navigating The Applications
About Your VSD241 Smart Display 3.7 Navigating the Applications You can find applications available on your device in the all Apps menu: 3.7.1 Apps screen Open the Apps screen You can access Apps screen from any Home screen by touching the Apps button located on the bottom of your screen.
Page 26: Recent Applications
About Your VSD241 Smart Display Use the shortcut to open an application Touch the Home button on the system bar. If the desired application shortcut displays on the Home screen, touch the shortcut to launch the application. 3.7.3 Recent Applications...
Page 27: Using Your Vsd241 Smart Display
• Touch to return to your Contacts list. NOTE • VSD241 supports you fully customized tablet with multiple users. Each person has their own homescreen, background, widgets, apps, games and so on. Multiple users can use one table to talk simultaneously without having to log in and out.
Page 28: Find A Contact
Using Your VSD241 Smart Display 4.1.2 Find a contact To locate a contact, you can either: • Flick the All tab contacts list on the up- per left of screen until you find the con- tact. Or, drag the scroll bar on the left of the screen to scroll through the con- tacts list.
Page 29 Using Your VSD241 Smart Display Share a contact On the contacts list, find a desired contact. Touch the contact entry to view the contact details. Touch the Menu button on the upper right of screen, then select Share contact. From the Share contact via menu that appears, select the way you want to share the contact information with your friends, such as through Bluetooth or Gmail.
Page 30: Pop-Up Menu
Using Your VSD241 Smart Display From the Join contacts list, touch another contact to link, and then touch Done. The joined contact’s information is displayed with the original Contacts settings. In People, touch the Menu button on the device or the Menu button on the screen.
Page 31: Google Search
Using Your VSD241 Smart Display Select an option or item on the pop-up menu Touch the Menu button on the device or the Menu button on the screen to open the pop-up menu. Touch the desired item on the pop-up menu.
Page 32: Managing Your Device Settings
Using Your VSD241 Smart Display Search by voice Touch the microphone that appears beside the search box. Say the name or keyword of the item you want to search. The browser with matching web links opens. 4.4 Managing Your Device Settings 4.4.1 Check storage spaces...
Page 33: Remove The Sd Card Safely
Using Your VSD241 Smart Display 4.4.2 Remove the SD card safely Touch the Home button │ Apps button │ Settings │ Storage. Touch Unmount SD card under the SD Card section. Press and hold the Power button until the Power off menu appears.
Page 34: Connecting To Hdmi-Compliant Devices Via Hdmi Input
Connect the Type A connector of the HDMI cable to the HDMI port located on the back of your VSD241. Tap the SELECT icon to switch to Display mode. For PC or notebook connection, always set the appropriate resolution.
Page 35: Bluetooth Connection
Using Your VSD241 Smart Display 4.6 Bluetooth Connection Bluetooth is a short-range wireless communi- cations technology that allows your device to connect to other Bluetooth-enabled devices over a wireless network. Bluetooth on your device operates in three different modes: Status Descriptions Bluetooth is turned on.
Page 36: Terminate A Pairing Partnership
Using Your VSD241 Smart Display You may be prompted to enter a password to authenticate. Enter the same password on both devices, or enter the password provided by the device manufacturer. Ensure that you read the documentation of the pairing device to check if it requires a default password.
Page 37: Internet
5.1 Connecting to the Internet To browse the web and access web-based utilities such as instant messaging, you can connect VSD241 to a LAN network via RJ45 cable on LAN connector or set up a Wi-Fi connection. 5.1.1 Wi-Fi connection Touch the Home button │...
Page 38: Check The Current Wi-Fi Network Connection
Internet 5.1.2 Check the current Wi-Fi network connection From the status area of the system bar: When your device is connected to a wireless network, the Wi-Fi icon in the status area of the system bar indi- cates the signal strength (number of bands that light up). If Settings│Wi-Fi│ Network notification is enabled, the “?”...
Page 39: Synchronizing Your Google Data
• While data is syncing, the sync icon appears on the option of the data being synced. 5.3 Video Chat Equipping with a front webcam and a microphone, VSD241 allows communication with other users on the Internet. VSD241 supports various video chat apps from Google Play.
Page 40 Internet How to begin Authenticate your Google account You can do this by opening up Google Talk and then signing in to your Google Account. Before using video chat, you must first sign in to your Google Account. Invite the person Open Google Talk application.
Page 41: Customizing Your Vsd241 Smart Display
Customizing Your VSD241 Smart Display 6 Customizing Your VSD241 Smart Display You can customize your device using the options available in the Settings ap- plication. 6.1 Display Settings Change the display settings: Touch the Home button │ Apps button │ Settings │ Display.
Page 42: Sound And Ringtone Settings
Customizing Your VSD241 Smart Display 6.2 Sound and Ringtone Settings Change the sound and ringtone settings: Touch the Home button │ Apps button │ Settings │ Sound. Select the list to locate and touch a desired option. To enable a setting, touch the setting option to select the checkbox; to disable a setting, touch the setting option to clear the check box.
Page 43: Viewsound Enhancement
Customizing Your VSD241 Smart Display 6.2.3 ViewSound enhancement Items Descriptions ViewSound 1. Set mode with ViewSound effect. enhancement 2. Select Pop / Theater / Game / Jazz / Classical or Disable ViewSound effect. 6.3 Date, Time, and Time Zone New function added: The clock has been totally redesigned with an all new look which includes both a digital and analog clock style.
Page 44: Language & Input Settings
Customizing Your VSD241 Smart Display Items Descriptions Automatic date & Use network-provide time zone automatically. time Set date 1. Touch Set date item to adjust the day, month, and year; you can also touch the day, month, or year to flick to the desired value.
Page 45: Osd Menu
C O N T R A S T B R I G H T N E S S Touch the Menu/Exit button on the front panel of your VSD241 to launch OSD configuration screen. The OSD configuration screen can be used to configure the Contrast/Brightness, Input Select, Audio Adjust, Color Adjust, Information, Manual Image Adjust, Setup Menu and Memory Recall.
Page 46: Adjustment Bars
Color Adjust: Include sRGB, Bluish, Cool, Native, Warm and user color items. Information: Select this item to show you the information about your VSD241 including the Resolution, H.Frequency, V.Frequency, Pixel Clock, Model Number, Serial Number and Website. Manual Image Adjust: Include Sharpness, Dynamic Contrast, Aspect Ratio, Overscan and ECO Mode.
Page 47: Osd Notice
Customizing Your VSD241 Smart Display 6.5.3 OSD Notice idling: The OSD menu will close and go back to the original processing screen automatically during your OSD menu is idling that reached to the OSD time out value. No signal: • The connection for your HDMI is not ready.
Page 48: Protecting Your Vsd241 Smart Display
Protecting Your VSD241 Smart Display 7 Protecting Your VSD241 Smart Display 7.1 Protect Your Device Data with a Screen Unlock Pattern You can protect your device data against unauthorized access by locking the touch screen with a screen unlock pattern. Once the unlock pattern is en- abled and the screen is locked, you need to draw the correct unlock pattern to unlock the screen.
Page 49: Create A Screen Unlock Pattern
Protecting Your VSD241 Smart Display 7.1.1 Create a screen unlock pattern Touch the Home button │ Apps button │ Settings │ Security. Touch Screen Lock section → Pattern. Read the instructions on the screen and study the animated example of how to draw a pattern. Then, touch Next when you are ready to draw your own pattern.
Page 50: Disable The Screen Unlock Security
Protecting Your VSD241 Smart Display 7.2 Disable the screen unlock security Touch the Home button │ Apps button │ Settings │ Security. Select None to disable screen unlock security. 7.3 Protect Your Device Data with a PIN Touch the Home button │ Apps button │ Settings │ Security.
Page 51: Protect Your Device Data With A Password
Protecting Your VSD241 Smart Display 7.4 Protect Your Device Data with a Password Touch the Home button │ Apps button │ Settings │ Security. Touch Screen Lock section → Password. On the Choose your password screen appears, enter a password in the text box.
Page 52: Protect Your Device Data With Face Unlock
Take heed and select Continue. You will then see your face by courtesy of VSD241’s front camera. Move a little away from the front camera so your face fits in the Show Your Face screen.
Page 53: Power Saving Feature
Protecting Your VSD241 Smart Display 7.6 Power Saving Feature In order to save energy, this device supports power saving mode (sleeping mode). The device will enter power saving mode when you idle without processing. Then, the screen will go off. You can set the duration of screen to remain on before entering sleeping mode, touch the Home button │...
Page 54: Troubleshooting
- Ensure that the DC connector is fully inserted into the correct socket on the rear of the VSD241 located under the cover - Check the power socket with another device (i.e. table lamp) - If there is still no power then contact ViewSonic support or...
Page 55: Appendix
Appendix 9 Appendix Specification LCD Spec. Size 61cm (23.8”) Resolution 1920x1080 Brightness 250 cd/m2 Backlight Thickness 11.2 mm Touch screen Optical touch type, with glass Hardware Buttons Power button *1 Control keys *4 Power LED Indicator Blue (on) / Orange (saving) I/O ports HDMI *1 USB type A *2, mini *1, micro *1 (OTG)
Page 56: Accessories
Appendix Android 4.2.1 JellyBean Support multi- language Driver and user’s manual in HDD image Application Google GMS and VSC consigned System ® CPU/SoC nVidia Tegra Speed 1.7GHz Cores Quad-core Graphic Embedded Memory DDR3 1GB, Speed to 800Mbps Storage eMMC (NAND), 8G WLAN/Bluetooth 801.11b/g/n, Bluetooth Environment...
Page 57: Customer Support
Renta y Datos, 29 SUR 721, COL. LA PAZ, 72160 PUEBLA, PUE. Tel: 01.222.891.55.77 CON 10 LINEAS Electroser, Av Reforma No. 403Gx39 y 41, 97000 Mérida, Yucatán. Tel: 01.999.925.19.16 Other places please refer to http://www.viewsonic.com/la/soporte/index.htm#Mexico Latin America (Peru) www.viewsonic.com/la/ T= 0800-54565 soporte@viewsonic.com...
Page 58 How long the warranty is effective: ViewSonic Smart Display products are warranted for at least 1 year for labor from the date of the first customer purchase. User is responsible for the back up of any data before returning the unit for service.
Page 59 Exclusion of damages: ViewSonic’s liability is limited to the cost of repair or replacement of the product. ViewSonic shall not be liable for: 1. Damage to other property caused by any defects in the product, damages based...
Page 60: Manufacturer's Declaration Of Conformity
Manufacturer’s Declaration of Conformity The ViewSonic brand Product VS15006 (Model name: VSD220) has been designed and manufactured in accordance with the Directive 1999/5/EC of European Parliament and the Council on Radio equipment and Telecommunication Terminal equipment. The product is in conformity with the following standards and/or other normative documents: 1.
Page 61 3. SPECTRUM Standard Title Testing Body Report No. EN301489-1 V1.8.1 Electromagnetic compatibility and Radio EC/2012/70005 EN301489-17 spectrum Matters (ERM); Electromagnetic V2.1.1 Compatibility (EMC) standard for radio equipment and services. Part 1: Common technical requirements. Part 17: Specific conditions for Wideband data and HIPERLAN equipment.
Page 62 (EC) 278/2009 Eco-design requirements for no-load condition Delta Electronics electric power consumption and average Inc. active efficiency of external power suppliers __________________________ August 23, 2012 Sophia Wu, Compliance Manager Date ViewSonic Corporation...
Page 63: Informations De Conformité
Informations de conformité Veuillez lire la section suivante avant de continuer • Utilisez seulement les batteries et l’adaptateur secteur fournis par le fabricant. L’utilisation d’accessoires non autorisés peut annuler la garantie. • Ne rangez pas votre téléphone dans des endroits où la température est plus de 50ºC ou 122ºF.
Page 64 Informations SAR de la FCC Cet appareil est conforme aux limites d'exposition au rayonnement RF de la FCC établies pour un environnement non contrôlé. Les utilisateurs finaux doivent suivre les instructions de fonctionnement spécifiques pour respecter le seuil d'exposition aux radiofréquences (RF).
Page 65 ENERGY STAR Ce produit ayant obtenu le label ENERGY STAR vous fait économiser de l'argent en réduisant les coûts d'énergie et en protégeant l'environnement sans pour autant sacrifier les fonctionnalités ou la performance. Nous sommes fiers d'offrir à nos clients des produits homologués ENERGY STAR.
Page 66: Déclaration De Conformité Rohs2 (Lsdeee2)
Déclaration de conformité RoHS2 (LSDEEE2) Ce produit a été conçu et fabriqué dans le respect de la directive 2011/65/EU du Parlement Européen et du Conseil relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (Directive RoHS2 - LSDEEE2) et il est déclaré...
Page 67: Importantes Instructions De Sécurité
Importantes instructions de sécurité NE PAS placer d'objet sur l'appareil. Les objets peuvent le rayer ou pénétrer dans l'écran. NE PAS exposer l'appareil à la saleté ou à la poussière. NE PAS placer l'appareil sur une surface instable ou irrégulière. NE PAS faire pénétrer un objet étranger dans l'appareil.
Page 68 ViewSonic Corp. décline également toute responsabilité vis-à- vis des performances ou de l’utilisation de ce produit.Dans un souci amélioration constant de ses produits, ViewSonic Corporation se réserve le droit de modifier les spécifications du produit sans avis préalable. Les informations contenues dans ce document peuvent changer sans préavis.
Page 69: Enregistrement Du Produit
_______________________________ Elimination du produit en fin de vie ViewSonic respecte l’environnement et fait des efforts allant dans le sens d’un environnement de travail et de vie écologiques. Merci d’oeuvrer aussi pour une informatique plus intelligente et plus écologique. Pour en savoir plus, veuillez visiter le site web de ViewSonic.
Page 70 Table des matières Table des matières 1 Caractéristiques du Smart Display (Écran intelligent) VSD241 1.1 Installation d'un support de montage mural ......4 2 Configurer votre Smart Display VSD241 2.1 Connection (Connexion) ............. 5 2.2 Préparer votre Smart Display avant de l'utiliser ....5 2.3 Allumez votre appareil ............
Page 71 5.1.3 Se connecter à un autre réseau Wi-Fi ....27 5.2 Synchronisation de vos données Google ......28 5.3 Video Chat (Conversation vidéo) ........28 6 Personnalisation de votre Smart Display VSD241 6.1 Paramètres d’affichage ............ 30 6.2 Réglages Sound (Son) et Ringtone (sonnerie) ....31 6.2.1 Réglages du système ..........
Page 72 Table des matières 7 Protéger votre Smart Display VSD241 7.1 Protéger les données de l'appareil avec un Motif de déverrouillage de l'écran ..........37 7.1.1 Créez un motif de déverrouillage d'écran .... 38 7.1.2 Modifier les réglages de motif de déverrouillage . 38 7.2 Désactivez la sécurité...
Page 73: Caractéristiques Du Smart Display (Écran Intelligent) Vsd241
Le VSD241 est un Smart Display doté d'un écran quadricœur de 24 pouces s'exécutant sur Android 4.2.1 Jelly Bean. Il est fourni avec une résolution tactile multipoint HD de 1920 x 1080p, ce qui vous permet de travailler avec : HDMI via MHL, USB normal et aussi une connectivité...
Page 74 Caractéristiques du Smart Display (Écran intelligent) VSD241 Non. Composants Descriptif Ecran tactile Touchez l'écran pour contrôler les configurations d'écran, dont les éléments de menu, les applications, les boutons, le clavier, etc. Menu OSD / Touchez ce bouton pour lancer le menu de configuration Quitter OSD et touchez-le de nouveau pour le quitter.
Page 75 Caractéristiques du Smart Display (Écran intelligent) VSD241 Vue arrière Non. Composants Descriptif Port d'entrée Sert à connecter à un adaptateur d'alimentation. (IN) CC HDMI Connecter à un appareil numérique de qualité élevée pour des configurations vidéo et audio (par exemple, un lecteur de DVD, un lecteur de disque Blu-ray VPG ou un ordinateur portable).
Page 76: Installation D'un Support De Montage Mural
Caractéristiques du Smart Display (Écran intelligent) VSD241 1.1 Installation d'un support de montage mural Le VSD241 peut être monté au mur avec un support de montage mural. Nous vous recommandons d'acheter un support de montage mural respectant la norme VESA (Video Electronics Standards Association). Veuillez suivre les étapes ci-dessous pour installer votre support :...
Page 77: Configurer Votre Smart Display Vsd241
Configurer votre Smart Display VSD241 2 Configurer votre Smart Display VSD241 2.1 Connection (Connexion) Keyboard Printer Mouse USB Storage Mini USB Micro USB Earphone External Computer SD card HDMI Power Earphone Outlet DVD Player Bluetooth Devices Wi-Fi Devices Notebook 2.2 Préparer votre Smart Display avant de l'utiliser Insérez la carte SD...
Page 78: Allumez Votre Appareil
Configurer votre Smart Display VSD241 Branchez le cordon d'alimentation Branchez le cordon d'alimentation fourni à la prise électrique. Branchez l'autre extrémité du cordon d'alimentation à une prise de courant adaptée. 2.3 Allumez votre appareil Touchez le bouton d'alimentation doucement pour allumer votre appareil Faites glisser l'icône de verrouillage pour déverrouiller l'écran...
Page 79: Fonction Wake On Lan (Wol)
Configurer votre Smart Display VSD241 2.3.1 Fonction Wake on LAN (WOL) Pour activer la fonction Wake on LAN (WOL) : • Touchez l'icône Settings (Réglages) sur l'écran. • Vérifiez qu'Ethernet est bien ALLUMÉ. • Choisissez More… (Plus...) sous la rangée Data usage (Utilisation de données).
Page 80: Propos De Votre Smart Display Vsd241
À propos de votre Smart Display VSD241 3 À propos de votre Smart Display VSD241 3.1 Ecran tactile Pour contrôler l'appareil, la méthode principale est d'utiliser votre doigt pour toucher directement la surface sensible de l'écran. Vous pouvez manipuler les icônes, les boutons, les éléments du menu, le clavier à l'écran et d'autres éléments sur l'écran tactile à...
Page 81: Applications, Widgets Et Raccourcis
À propos de votre Smart Display VSD241 3.2 Applications, widgets et raccourcis Les boutons programmables ou icônes offrent multiples fonctionnalités et raccourcis. Sur l'écran Home (Accueil), ils servent de point de départ pour accéder à toutes les fonctionnalités de votre appareil. Ils affichent des icônes d'applications, des widgets, des raccourcis, etc.
Page 82 À propos de votre Smart Display VSD241 Non. Éléments Descriptif Utilisez l'application de recherche Google Recherche Google pour rechercher le Web plus rapidement et Google plus facilement à partir de Google. Feuilletez et déplacez l'écran de gauche à Zone de droite jusqu'à...
Page 83: Boutons De Navigation
À propos de votre Smart Display VSD241 3.4 Boutons de navigation Sur le bas de l'écran (la barre système), vous pouvez trouver les boutons de navigation décrits ci-dessous : Boutons Descriptif - Touchez ce bouton pour retourner à l'écran ou à...
Page 84: Gestion Du Menu Etat
À propos de votre Smart Display VSD241 Éléments Descriptif Heure Affiche l'heure actuelle. Icône spécifiée Vous montre l'icône activée, comme le Bluetooth activé. Vous montre l'état actuel de votre appareil, comme Owner (Propriétaire), Brightness (Luminosité), Settings (Réglages), Menu État WIFI, Auto Rotate (Rotation automatique), Battery Charging Status (État de chargement de la batterie), Airplane Mode...
Page 85: Déplacer Un Élément
À propos de votre Smart Display VSD241 3.6.2 Déplacer un élément • Sur l'écran Home (Accueil), touchez pendant quelques secondes l'élément que vous souhaitez déplacer. • Déplacez l'élément sur la position précisée. • Puis relâchez votre doigt pour ajouter l'élément sur la nouvelle position.
Page 86: Navigation Des Applications
À propos de votre Smart Display VSD241 3.7 Navigation des applications Vous pouvez trouver des applications disponibles sur votre appareil dans le menu All Apps (Toutes les apps) : 3.7.1 Écran des apps Ouvrez l'écran des apps Vous pouvez accéder à l'écran des Apps depuis n'importe quel écran Home (Accueil)
Page 87: Applications Récentes
À propos de votre Smart Display VSD241 Utilisez le raccourci pour ouvrir une application Touchez le bouton Home (Accueil) sur la barre système. Si le raccourci de l'application souhaitée s'affiche sur l'écran Home (Accueil), touchez-le pour lancer l'application. 3.7.3 Applications récentes Ouvrez une application récemment utilisée...
Page 88: Utilisation De Votre Smart Display Vsd241 4.1 Gestion Des Contacts
• Touchez pour retourner à la liste de vos Contacts. REMARQUE • Le VSD241 prend en charge une tablette entièrement personnalisée avec plusieurs utilisa- teurs. Chaque personne dispose de son propre écran d'accueil, fond, widgets, apps, jeux, etc. Plusieurs joueurs peuvent utiliser une tablette pour parler simultanément sans avoir à...
Page 89: Trouver Un Contact
Utilisation de votre Smart Display VSD241 4.1.2 Trouver un contact Pour localiser un contact, vous pouvez soit : • Feuilleter l'onglet All (Tous) de la liste de contacts dans le coin supérieur gauche de l'écran jusqu'à ce que vous trouviez le contact. Ou bien vous pou- vez déplacer la barre de défilement de...
Page 90 Utilisation de votre Smart Display VSD241 Partager un contact Sur la liste des contacts, trouvez un contact de votre choix. Touchez l'entrée du contact pour visionner ses détails. Touchez le bouton Menu dans le coin supérieur droit de l'écran, puis sélectionnez Share (Partager) un contact.
Page 91: Pop-Up Menu (Menu Contextuel)
Utilisation de votre Smart Display VSD241 Depuis la liste de contacts à Relier, touchez un autre contact pour effectuer le lien, puis touchez Done (OK). L'information du contact relié s'affichera avec les Contacts settings (Paramètres contacts). Dans People (Personnes), touchez le bouton Menu sur l'appareil ou le bou- ton Menu à...
Page 92: Recherche Google
Utilisation de votre Smart Display VSD241 Sélectionnez une option ou un élément sur le menu contextuel Touchez le bouton Menu sur l'appareil ou le bouton Menu à l'écran pour ouvrir le menu contextuel. Touchez l'élément de votre choix sur le menu contextuel.
Page 93: Gérer Les Paramètres De L'appareil
Utilisation de votre Smart Display VSD241 Recherche vocale Touchez le microphone qui apparaît à côté de la case de recherche. Dites le nom ou le mot-clé de l'élément que vous souhaitez rechercher. Le navigateur dans lequel les liens Web correspondants se trouvent s'ouvre.
Page 94: Enlever La Carte Sd En Toute Sécurité
Utilisation de votre Smart Display VSD241 4.4.2 Enlever la carte SD en toute sécurité Touchez le bouton Home (Accueil) │ bouton Apps │ Settings (Réglages) │ Storage (Stockage). Touchez Unmount SD card (Retirer la carte SD) dans la rubrique SD Card (Carte SD).
Page 95: Connexion À Des Appareils Compatibles Hdmi Via Une Entrée Hdmi
Vous pouvez obtenir via HDMI la meilleure expérience utilisateur pour une lecture vidéo et des jeux. L'écran VSD241 est équipé d'une entrée HDMI pour une connexion à un appareil externe compatible HDMI.
Page 96: Connexion Bluetooth
Utilisation de votre Smart Display VSD241 4.6 Connexion Bluetooth Bluetooth est une technologie de communi- cation sans fil de portée courte, qui permet à votre appareil d'être connecté à d'autres ap- pareils compatibles Bluetooth sur un réseau sans fil. Bluetooth opère de trois façons diffé-...
Page 97: Mettre Fin À Un Appariement
Utilisation de votre Smart Display VSD241 Il vous sera demandé d'entrer un mot de passe pour authentification. Saisissez le même mot de passe sur les deux appareils, ou saisissez le mot de passe fourni par le fabricant de l'appareil. Assurez-vous de lire la documentation relative à...
Page 98: Internet
Pour parcourir le Web et accéder à des uti- litaires sur le Web, comme la messagerie instantanée, vous pouvez connecter l'écran VSD241 à un réseau LAN, via un câble RJ45 raccordé à un connecteur LAN, ou configurer une connexion Wi-Fi.
Page 99: Vérifier La Connexion Réseau Wi-Fi Actuelle
Internet 5.1.2 Vérifier la connexion réseau Wi-Fi actuelle Depuis la zone d'état de la barre système : Quand votre appareil est connec- té à un réseau sans fil, l'icône Wi-Fi dans la zone d'état de la barre système indique la force du signal (nombre de bandes qui s'allument). Si la notifica- tion Settings (Réglages) │Wi-Fi│...
Page 100: Synchronisation De Vos Données Google
5.3 Video Chat (Conversation vidéo) Avec une webcam frontale et un microphone, l'écran VSD241 permet d'établir une communication avec d'autres utilisateurs sur Internet. L'écran VSD241 prend en charge diverses apps de conversation vidéo depuis Google Play.
Page 101 Internet Comment démarrer Authentifiez votre compte Google Vous pouvez le faire en ouvrant Google Talk, puis en vous connectant à votre compte Google. Avant d'utiliser la conversation vidéo, vous devez d'abord vous connecter à votre compte Google. Invitez la personne Ouvrez l'application Google Talk.
Page 102: Personnalisation De Votre Smart Display Vsd241
Personnalisation de votre Smart Display VSD241 6 Personnalisation de votre Smart Display VSD241 Vous pouvez personnaliser votre appareil en utilisant les options disponibles dans l'application Settings (Réglages). 6.1 Paramètres d’affichage Changez les paramètres de l'affichage : Touchez le bouton Home (Accueil) │ bouton Apps │ Settings (Réglages) │...
Page 103: Réglages Sound (Son) Et Ringtone (Sonnerie)
Personnalisation de votre Smart Display VSD241 6.2 Réglages Sound (Son) et Ringtone (sonnerie) Changez les paramètres du son et de la sonnerie : Touchez le bouton Home (Accueil) │ bouton Apps │ Settings (Réglages) │ Sound (Son). Sélectionnez la liste où trouver et toucher une option de votre choix.
Page 104: Viewsound Amélioré
Personnalisation de votre Smart Display VSD241 6.2.3 ViewSound amélioré Éléments Descriptif ViewSound 1. Définir un mode avec un effet ViewSound. amélioré 2. Sélectionnez Pop / Cinéma / Jeux / Jazz / Classique ou désactivez l'effet ViewSound. 6.3 Date, Heure et fuseau horaire Ajout d'une nouvelle fonction : L'horloge a été...
Page 105: Language & Input (Langue & Saisie)
Personnalisation de votre Smart Display VSD241 Éléments Descriptif Automatic date & Utilisez le fuseau horaire fourni automatiquement par le réseau. time (Date & heure automatique) Set date (Régler la 1. Touchez l'élément Set date (Régler la date) pour régler le jour, le mois et l'année. Vous pouvez aussi date) toucher le jour, le mois ou l'année pour feuilleter...
Page 106: Menu Osd
B R I G H T N E S S Touchez le bouton Menu/Exit (Menu/Quitter) sur le panneau frontal de votre VSD241 pour lancer l'écran de configuration OSD. L'écran de configuration OSD peut être utilisé pour configurer le Contraste / la Luminosité, la Sélec- tion d'entrée, le Réglage audio, la Colorimétrie, les Informations, le Réglage...
Page 107: Barres De Réglage
éléments de couleur de l'utilisateur. Informations: Sélectionnez cet élément pour vous montrer les informations relatives à votre VSD241, y compris la résolution, la fréquence H., la fréquence V., l'horloge pixel, le numéro de modèle, de série et le site Web.
Page 108: Notice Osd
Personnalisation de votre Smart Display VSD241 6.5.3 Notice OSD ralenti : Le menu OSD se fermera et retournera automatiquement à l'écran de traitement d'origine quand menu OSD est au ralenti et a atteint la valeur de limite de l'OSD. Aucun signal : •...
Page 109: Protéger Votre Smart Display Vsd241
Protéger votre Smart Display VSD241 7 Protéger votre Smart Display VSD241 7.1 Protéger les données de l'appareil avec un Motif de déverrouillage de l'écran Vous pouvez protéger les données de l'appareil contre un accès non autorisé en verrouillant l'écran tactile avec un Motif de déverrouillage d'écran. Une fois que le motif de déverrouillage est activé...
Page 110: Créez Un Motif De Déverrouillage D'écran
Protéger votre Smart Display VSD241 7.1.1 Créez un motif de déverrouillage d'écran Touchez le bouton Home (Accueil) │ bouton Apps │ Settings (Réglages) │ Security (Sécurité). Touchez la rubrique Screen Lock (Verrouillage d'écran) → Pattern (Motif). Lisez les instructions sur l'écran et étudiez l'exemple animé de la façon de dessiner un motif.
Page 111: Désactivez La Sécurité Du Déverrouillage D'écran
Protéger votre Smart Display VSD241 7.2 Désactivez la sécurité du déverrouillage d'écran Touchez le bouton Home (Accueil) │ bouton Apps │ Settings (Réglages) │ Security (Sécurité). Sélectionnez None (Aucune) pour désactiver la sécurité de déverrouillage d'écran. 7.3 Protéger les données de l'appareil avec un PIN Touchez le bouton Home (Accueil) │...
Page 112: Protéger Les Données De L'appareil Avec Un Mot De Passe
Protéger votre Smart Display VSD241 7.4 Protéger les données de l'appareil avec un mot de passe Touchez le bouton Home (Accueil) │ bouton Apps │ Settings (Réglages) │ Security (Sécurité). Touchez la section Screen Lock ( Verrouillage d'écran) → Password (Mot de passe).
Page 113: Protégez Les Données De Votre Appareil Avec La Fonction « Face Unlock » (Déverrouillage Par Reconnaissance Faciale)
Suivez les indices et sélectionnez Continue (Continuez). Vous verrez ensuite votre visage grâce à la caméra frontale du VSD241. Reculez un peu de la caméra frontale afin que votre visage s'encadre dans l'écran Show Your Face (Montrez votre visage).
Page 114: Fonction D'économie D'énergie
Protéger votre Smart Display VSD241 7.6 Fonction d'économie d'énergie Afin d'économiser de l'énergie, cet appareil prend en charge un mode d'économie d'énergie (mode veille). L'appareil va se mettre en mode d'économie d'énergie quand aucune action n'est exécutée pendant un certain temps.
Page 115: Dépannage
- Assurez-vous que l'adaptateur d'alimentation est branché dans une prise de courant adaptée - Assurez-vous que le connecteur CC est complètement inséré dans la prise correcte à l'arrière de votre VSD241 sous le couvercle - Vérifiez la prise d'alimentation avec un autre appareil (comme...
Page 116: Annexes
Annexes 9 Annexes Spécifications Spécifications de l'affichage LCD. Taille 61 cm (23,8”) Résolution 1920 x 1080 Luminosité 250 cd/m2 Rétroéclairage Épaisseur 11,2 mm Ecran tactile Type touche optique, avec verre Matériel Boutons Bouton d'alimentation *1 Touches de contrôle *4 Voyant DEL Bleu (allumé) / Orange (économie) d’alimentation Ports E/S...
Page 117: Environnement
Annexes Système d’exploitation Android 4.2.1 JellyBean Prise en charge de plusieurs langues Pilote et guide de l'utilisateur par image Application Google GMS et VSC consignés Système ® CPU/SoC nVidia Tegra Vitesse 1,7GHz Cœurs Quadricœur Graphique Incorporé Mémoire DDR3 1 Go, vitesse jusqu'à 800 Mbps En stockage eMMC (NAND), 8G WLAN (LAN sans fil)/...
Page 118: Service Clientèle
Pays /Région Site Internet Courrier électronique F= Fax France et autres pays www.viewsoniceurope. www.viewsoniceurope.com/fr/ service_fr@viewsoniceurope.com francophones en Europe com/fr/ support/call-desk/ T (Numéro vert)= 1-866-463-4775 Canada www.viewsonic.com T= 1-424-233-2533 service.ca@viewsonic.com F= 1-909-468-3757 www.viewsoniceurope. www.viewsoniceurope.com/de/ Suisse service_ch@viewsoniceurope.com com/de/ support/call-desk/ www.viewsoniceurope. www.viewsoniceurope.com/fr/ Belgique (Français) service_be@viewsoniceurope.com...
Page 119: Garantie Limitée Viewsonic ® Smart Display
® Étendue de la garantie : ViewSonic garantit que ses produits sont exempts de vices de fabrication ou de malfaçon pendant toute la durée de la période de garantie. Si un produit présente un défaut matériel ou de malfaçon pendant cette période, ViewSonic devra, à sa discrétion, réparer le produit ou le remplacer par un produit similaire.
Page 120 Exclusion des dommages : La responsabilité de viewsonic se limite au coût de réparation ou de remplacement du produit. La sociéte viewsonic ne pourra pas être tenue pour responsable: 1. Des dommages causés à d’autres biens en raison d’un défaut du produit, les dom- mages résultant d’une gêne, de l’impossibilité...
Page 121: Información De Conformidad
Información de conformidad Lea estas instrucciones antes de continuar • Use exclusivamente las baterías y el adaptador de alimentación suministrados por el fabricante. El uso de accesorios no autorizados puede invalidar la garantía. • No almacene el teléfono en lugares con temperaturas superiores a 50 ºC o 122 ºF. •...
Page 122 Información SAR de la FCC Este equipo cumple los límites FCC de exposición a la radicación fijados para un entorno no controlado. Los usuarios finales deben seguir las instrucciones de funcionamiento específicas para cumplir la normativa de exposición de radiofrecuencia. Este transmisor no debe ubicarse ni trabajar junto con ninguna otra antena o transmisor.
Page 123 ENERGY STAR Este producto con la homologación ENERGY STAR le ahorra dinero reduciendo el coste energético y protegiendo el medio ambiente sin que ello afecte a sus funciones o rendimiento. Estamos orgullosos de ofrecer a nuestros clientes productos con la marca ENERGY STAR.
Page 124 Declaración de Cumplimiento de RoHS2 Este producto ha sido diseñado y fabricado cumpliendo la Directiva 2011/65/EU del Parlamento Europeo y el Consejo para la restricción del uso de ciertas sustancias peligrosas en equipos eléctricos y electrónicos (Directiva RoHS2) y se considera que cumple con los valores de concentración máximos publicados por el European Technical Adaptation Committee (Comité...
Page 125 Importantes Instruciones de Seguridad NO coloque ningún objeto sobre el dispositivo. Los objetos pueden arañar la pantalla o entrar en ella. NO exponga el dispositivo a entornos sucios o polvorientos. NO coloque el dispositivo en una superficie irregular o inestable. NO inserte ningún objeto extraño en el dispositivo.
Page 126 La información contenida en este documento puede cambiar sin previo aviso.Queda prohibida la copia, reproducción o transmisión de este documento por ningún medio ni para ningún fin, sin el previo consentimiento por escrito de ViewSonic Corporation. Información de derechos de propiedad intelectual Los derechos de todas las tecnologías y productos que componen este dispositivo son...
Page 127: Registro Del Producto
ViewSonic es respetuoso con el medioambiente y está comprometido a trabajar y vivir de una manera que sea respetuosa con el medioambiente. Gracias por ser parte de una forma de Computación más Inteligente y más Verde. Visite el sitio web de ViewSonic para saber más.
Page 128 2.3.1 Función Reactivación en LAN (WOL, Wake on LAN) ..............7 2.4 Apagar el dispositivo ............7 3 Información acerca de la pantalla inteligente VSD241 3.1 Pantalla táctil ..............8 3.2 Aplicaciones, widgets y accesos directos ......9 3.3 Pantalla de inicio ..............9 3.4 Botones de navegación .............11...
Page 129 5.1.3 Conectarse a otra red Wi-Fi ........ 27 5.2 Sincronizar sus datos de Google ........28 5.3 Conversación con vídeo ........... 28 6 Personalizar la pantalla inteligente VSD241 6.1 Configuración de la visualización ........30 6.2 Configuración del sonido y de los tonos de llamada ..31 6.2.1 Configuración del sistema ........
Page 130 Índice 7 Proteger la pantalla inteligente VSD241 7.1 Proteja los datos de su dispositivo con un patrón de desbloqueo de pantalla ............ 37 7.1.1 Crear un patrón de desbloqueo de pantalla ..38 7.1.2 Cambiar la configuración de patrón de desbloqueo ............
Page 131: Funciones De La Pantalla Inteligente Vsd241
VSD241 es una pantalla inteligente de 24 con pulgadas y cuatro núcleos que tiene instalado Android 4.2.1 Jelly Bean. Cuenta con una resolución multitáctil HD de 1920x1080p, permite trabajar con HDMI a través de MHL y tiene opciones de conectividad USB de tamaño completo y Bluetooth.
Page 132 Funciones de la pantalla inteligente VSD241 No. Componentes Descripciones Pantalla táctil Toque la pantalla táctil para controlar las configuraciones en pantalla, como por ejemplo elementos de menú, aplicaciones, botones, teclado, etc. Menú OSD / Salir Toque este botón para iniciar el menú de configuración OSD;...
Page 133: Vista Posterior
Funciones de la pantalla inteligente VSD241 Vista posterior No. Componentes Descripciones Puerto Entrada Permite conectar el adaptador de alimentación. de CC HDMI Permite conectar dispositivos digitales de alta calidad para configuraciones de vídeo y audio (por ejemplo reproductores de DVD, reproductores BD, VPG o equipos portátiles).
Page 134: Instalar El Soporte Para Montaje En Pared
Funciones de la pantalla inteligente VSD241 1.1 Instalar el soporte para montaje en pared La pantalla VSD241 admite la instalación de un soporte para montar en pared. Le recomendamos que utilice la interfaz de montaje que cumple el estándar Video Electronics Standards Association (VESA). Siga estos pasos para instalar el soporte: Apague el monitor y desenchufe su cable de alimentación.
Page 135: Configurar La Pantalla Inteligente Vsd241
Configurar la pantalla inteligente VSD241 2 Configurar la pantalla inteligente VSD241 2.1 Conexión Keyboard Printer Mouse USB Storage Mini USB Micro USB Earphone External Computer SD card HDMI Power Earphone Outlet DVD Player Bluetooth Devices Wi-Fi Devices Notebook 2.2 Preparar la pantalla inteligente para utilizarla...
Page 136: Encender El Dispositivo
Configurar la pantalla inteligente VSD241 Conectar el cable de alimentación Conecte el cable de alimentación incluido a la toma de alimentación. Conecte el otro extremo del cable de alimentación a la toma de corriente adecuada. 2.3 Encender el dispositivo Toque el botón de alimentación suavemente para encender el dispositivo.
Page 137: Función Reactivación En Lan (Wol, Wake On Lan)
Configurar la pantalla inteligente VSD241 2.3.1 Función Reactivación en LAN (WOL, Wake on LAN) Para habilitar la función Reactivación en LAN (WOL, Wake on LAN): • Toque el icono Settings (Configuración) de la pantalla. • Compruebe que el elemento Ethernet tiene la opción ON (ACTIVADO).
Page 138: Información Acerca De La Pantalla Inteligente Vsd241
Información acerca de la pantalla inteligente VSD241 3 Información acerca de la pantalla inteligente VSD241 3.1 Pantalla táctil La principal forma de controlar el dispositivo es con los tocando directamente la superficie sensible de la pantalla. Puede manipular iconos, botones, elementos de menú, el teclado en pantalla y otros elementos de la pantalla...
Page 139: Aplicaciones, Widgets Y Accesos Directos
Información acerca de la pantalla inteligente VSD241 3.2 Aplicaciones, widgets y accesos directos Los botones en pantalla o los iconos ofrecen una gran variedad de funciones y accesos directos. La pantalla Home (Inicio), es su punto de partida para acceder a todas las funciones del dispositivo. En ella se muestran iconos de aplicación, widgets, accesos directos, etc.
Page 140 Información acerca de la pantalla inteligente VSD241 Elementos Descripciones Utilice la aplicación Google Search de Google Google Google para navegar por Internet más Search rápido y fácil. Pase y arrastre la pantalla horizontalmente Área de hasta que aparezca la pantalla Home navegación...
Page 141: Botones De Navegación
Información acerca de la pantalla inteligente VSD241 3.4 Botones de navegación En la parte inferior de la pantalla (barra del sistema) se encuentran los botones de navegación que se describen a continuación: Botones Descripciones - Toque este botón para volver a la pantalla u opción anterior.
Page 142: Administrar El Menú Estado
Información acerca de la pantalla inteligente VSD241 Elementos Descripciones Hora Muestra la hora actual. Icono Muestra el icono habilitado, como por ejemplo la función especificado Bluetooth habilitada. Muestra el estado actual del dispositivo, como por ejemplo Owner (Propietario), Brightness (Brillo), Settings (Configuración), Menú...
Page 143: Mover Un Elemento
Información acerca de la pantalla inteligente VSD241 3.6.2 Mover un elemento • En la pantalla Home (Inicio) toque sin soltar el elemento que desea mover. • Mueva el elemento a la posición especificada. • A continuación, suelte el dedo para agregar el elemento a la nueva posición.
Page 144: Recorrer Las Aplicaciones
Información acerca de la pantalla inteligente VSD241 3.7 Recorrer las aplicaciones Puede buscar aplicaciones disponibles en el dispositivo en el menú All Apps (Todas las aplicaciones): 3.7.1 Pantalla Apps (Aplicaciones) Abrir la pantalla Apps (Aplicaciones) Puede acceder a la pantalla Apps (Aplicaciones) desde cualquier pantalla Home (Inicio) tocando el botón Apps...
Page 145: Aplicaciones Recientes
Información acerca de la pantalla inteligente VSD241 Utilizar el acceso directo para abrir una aplicación Toque el botón Home (Inicio) de la barra del sistema. Si el acceso directo de la aplicación que desea aparece en la pantalla Home (Inicio) tóquelo para iniciar dicha aplicación.
Page 146: Utilizar La Pantalla Inteligente Vsd241
• Toque para volver a la lista de contactos. NOTA • La pantalla VSD241 admite la tableta completamente personalizada con varios usu- arios. Cada persona tiene su propia pantalla de inicio, fondo, widgtes, aplicaciones, juegos, etc. Varios usuarios pueden utilizar una tabla para hablar simultáneamente sin...
Page 147: Buscar Un Contacto
Utilizar la pantalla inteligente VSD241 4.1.2 Buscar un contacto Para buscar un contacto, puede llevar a cabo una de las acciones siguientes: • Pasar la lista de contactos de la ficha All (Todos) que se encuentra en la parte superior izquierda de la pantalla hasta que encuentra el contacto.
Page 148 Utilizar la pantalla inteligente VSD241 Compartir un contacto En la lista de contactos, busque el contacto que desee. Toque la entrada del contacto para ver los detalles de este. Toque el botón Menu (Menú) situado en la esquina superior derecha la pantalla y, a continuación, seleccione Share (Compartir).
Page 149: Menú Emergente
Utilizar la pantalla inteligente VSD241 Desde la lista de contactos Join (Unir), toque otro contacto para vincular y, a continuación, toque Done (Hecho). La información del contacto unido se mostrará con la Contacts settings (configuración del contacto) original. En People (Gente), toque el botón Menu (Menú) en el dispositivo o en la pantalla.
Page 150: Google Search
Utilizar la pantalla inteligente VSD241 Seleccionar una acción o elemento en el menú emergente Toque el botón Menu (Menú) del dispositivo o de la pantalla para abrir el menú emergente. Toque el elemento que desee en el menú emergente. 4.3 Google Search Puede utilizar el widget Google Search para buscar sitios Web e información en Google,...
Page 151: Administrar La Configuración Del Dispositivo
Utilizar la pantalla inteligente VSD241 Buscar por voz Toque el micrófono que aparece al lado del cuadro de búsqueda. Diga el nombre o palabra clave del elemento que desea buscar. El explorador con vínculos Web coincidentes se abrirá. 4.4 Administrar la configuración del dispositivo 4.4.1 Comprobar espacios de almacenamiento...
Page 152: Extraer La Tarjeta Sd De Forma Segura
Utilizar la pantalla inteligente VSD241 4.4.2 Extraer la tarjeta SD de forma segura Toque el botón Home (Inicio) │ botón Apps (Aplicaciones) │ Settings (Configuración) │ Storage (Almacenamiento). Toque Unmount SD (Desmontar tarjeta SD) bajo la sección SD Card (Tarjeta SD).
Page 153: Conectar Dispositivos Hdmi A Través De La Entrada Hdmi
Para habilitar la cámara Web y la transmisión por secuencias ascendente USB y la función de pantalla táctil, inserte el cable USB en el conector mini-USB de su VSD241 y el otro extremo de dicho cable en su equipo de sobremesa o portátil.
Page 154: Conexión Bluetooth
Utilizar la pantalla inteligente VSD241 4.6 Conexión Bluetooth Bluetooth es una tecnología de comunicación inalámbrica de corto alcance que permite al dispositivo conectarse a otros dispositivos Bluetooth a través de una red inalámbrica. La tecnología Bluetooth del dispositivo funciona de tres modos diferentes:...
Page 155: Terminar Una Relación De Asociación
Utilizar la pantalla inteligente VSD241 Puede que se le pida una contraseña para autenticarse. Introduzca la misma contraseña en ambos dispositivos o la contraseña proporcionada por el fabricante del dispositivo. Asegúrese de que ha leído la documentación del dispositivo de asociación para saber si necesita una contraseña determinada.
Page 156: Internet
Para navegar por la Web y acceder a utilidades basadas en Internet, como por ejemplo mensajería instantánea, puede conectar su VSD241 a una red LAN a través de un cable RJ45 en el conector LAN o configurar una conexión Wi-Fi.
Page 157: Comprobar La Conexión De Red Wi-Fi Actual
Internet 5.1.2 Comprobar la conexión de red Wi-Fi actual Desde el área de estado de la barra del sistema: Cuando el dispositivo esté conectado a una red inalámbrica, el icono Wi-Fi del área de estado de la barra del sistema indicará la intensidad de la señal (número de bandas que se iluminan).
Page 158: Sincronizar Sus Datos De Google
5.3 Conversación con vídeo Equipada con una cámara Web frontal y un micrófono, la unidad VSD241 permite la comunicación con otros usuarios a través de Internet. VSD241 admite varias aplicaciones de conversación con vídeo de Google Play. De forma predeterminada, Google Talk es la aplicación de conversación con...
Page 159 Internet Cómo empezar Autenticar su cuenta de Google Puede hacer esto o abriendo Google Talk y, a continuación, iniciando sesión en su cuenta de Google. Antes de utilizar la conversación con vídeo, primero debe iniciar sesión en su cuenta de Google. Invitar a una persona Abra la aplicación Google Talk.
Page 160: Personalizar La Pantalla Inteligente Vsd241
Personalizar la pantalla inteligente VSD241 6 Personalizar la pantalla inteligente VSD241 Puede personalizar su dispositivo utilizando las opciones disponibles de la aplicación Settings (Configuración). 6.1 Configuración de la visualización Cambie la configuración de la pantalla: Toque el botón Home (Inicio) │ botón Apps (Aplicaciones) │ Settings (Configuración) │...
Page 161: Configuración Del Sonido Y De Los Tonos De Llamada
Personalizar la pantalla inteligente VSD241 6.2 Configuración del sonido y de los tonos de llamada Cambie la configuración del sonido y de los tonos de llamada: Toque el botón Home (Inicio) │ botón Apps (Aplicaciones) │ Settings (Configuración) │ Sound (Sonido).
Page 162: Mejora De Viewsound
Personalizar la pantalla inteligente VSD241 6.2.3 Mejora de ViewSound Elementos Descripciones Mejora de 1. Establezca el modo con el efecto ViewSound. ViewSound 2. Las opciones disponibles son: Pop, Theater (Teatro), Game (Juego), Jazz, Classical (Clásica) o Disable ViewSound effect (Deshabilitar efecto ViewSound).
Page 163: Configuración De Idioma Y De Entrada
Personalizar la pantalla inteligente VSD241 Elementos Descripciones Automatic date & Se utiliza la zona horaria proporcionada por la red automáticamente. time (Fecha y hora automáticas) Set date (Establecer 1. Toque el elemento Set date (Establecer fecha) para fecha) ajustar el día, el mes y el año; también puede tocar el día, el mes o el año para pasar al valor que desee.
Page 164: Menú Osd
B R I G H T N E S S Toqué el botón Menu/Exit (Menú/Salir) situado en el panel frontal de la pantalla VSD241 para iniciar la pantalla de configuración del menú OSD. La pantalla de configuración del menú OSD se puede ajustar para definir los siguientes parámetros: Contrast/Brightness (Contraste y brillo), Input Select...
Page 165: Barras De Ajuste
Information (Información) Seleccione este elemento para mostrar información de la pantalla VSD241. Los elementos de información que se puede mostrar son los siguientes: Resolution (Resolución), H.Frequency (Frecuencia H.), V.Frequency (Frecuencia V.), Pixel Clock (Reloj de píxeles), Model Number (Número de modelo), Serial Number (Número de serie) y Website (Sitio Web).
Page 166: Aviso Sobre El Menú Osd
Personalizar la pantalla inteligente VSD241 6.5.3 Aviso sobre el menú OSD Inactividad: El menú OSD se cerrará y regresará a la pantalla de procesamiento original automáticamente si dicho menú ha estado inactivo durante el tiempo establecido en la opción OSD Time Out (Tiempo de espera OSD).
Page 167: Proteger La Pantalla Inteligente Vsd241
Proteger la pantalla inteligente VSD241 7 Proteger la pantalla inteligente VSD241 7.1 Proteja los datos de su dispositivo con un patrón de desbloqueo de pantalla Puede proteger los datos de su dispositivo contra acceso no autorizado bloqueando la pantalla táctil mediante un patrón de desbloqueo de pantalla.
Page 168: Crear Un Patrón De Desbloqueo De Pantalla
Proteger la pantalla inteligente VSD241 7.1.1 Crear un patrón de desbloqueo de pantalla Toque el botón Home (Inicio) │ botón Apps (Aplicaciones) │ Settings (Configuración) │ Security (Seguridad). Toque la sección Screen Lock (Bloqueo de pantalla) → Pattern (Patrón). Lea las instrucciones de la pantalla y observe el ejemplo animado sobre cómo dibujar un patrón.
Page 169: Deshabilitar La Seguridad De Desbloqueo De La Pantalla
Proteger la pantalla inteligente VSD241 7.2 Deshabilitar la seguridad de desbloqueo de la pantalla Toque el botón Home (Inicio) │ botón Apps (Aplicaciones) │ Settings (Configuración) │ Security (Seguridad). Seleccione None (Ninguna) para deshabilitar la seguridad de desbloqueo de la pantalla.
Page 170: Proteger Los Datos Del Dispositivo Con Una Contraseña
Proteger la pantalla inteligente VSD241 7.4 Proteger los datos del dispositivo con una contraseña Toque el botón Home (Inicio) │ botón Apps (Aplicaciones) │ Settings (Configuración) │ Security (Seguridad). Toque la sección Screen Lock (Bloqueo de pantalla) → Password (Contraseña).
Page 171: Proteger Los Datos Del Dispositivo Con Desbloqueo Facial
Preste atención y seleccione Continue (Continuar). A continuación verá su rostro gracias a la cámara frontal de su VSD241. Aléjese un poco de la cámara frontal para que su rostro encaje en la pantalla Show Your Face (Mostrar su rostro).
Page 172: Función De Ahorro De Energía
Proteger la pantalla inteligente VSD241 7.6 Función de ahorro de energía Para ahorrar energía, este dispositivo admite el modo de ahorro de energía (modo de suspensión). El dispositivo entrará en el modo de ahorro de energía cuando permanezca inactivo sin realizar ninguna operación. A continuación, la pantalla se apagará.
Page 173: Solucionar Problemas
- Compruebe la toma de corriente con otro dispositivo, como por ejemplo con una lámpara de mesa. - Si sigue sin haber corriente, entonces póngase en contacto con el servicio de soporte técnico de ViewSonic o con el revendedor a quien adquirió el dispositivo. No se muestra Compruebe el dispositivo HDMI externos y las conexiones.
Page 174: Apéndice
Apéndice 9 Apéndice Especificaciones Especificaciones de la pantalla LCD Tamaño 61 cm (23,8”) Resolución 1920x1080 Brillo 250 cd/m2 Retroiluminación Grosor 11,2 mm Pantalla táctil Tipo táctil óptico, con cristal Hardware Botones Botón de alimentación *1 Botones de control *4 Indicador LED de Azul (encendido) / Naranja (guardando) encendido Puertos de E/S...
Page 175 Apéndice Sistema operativo Android 4.2.1 JellyBean Disponible en varios idiomas Controlador y manual del usuario en imagen de disco duro Aplicación Google GMS y VSC consignadas Sistema ® CPU/SoC nVidia Tegra Velocidad 1,7GHz Núcleos Cuatro núcleos Tarjeta gráfica Incrustada Memoria DDR3 1 GB, 800 Mbps de velocidad Almacenamiento eMMC (NAND), 8 GB...
Page 176: Servicio De Atención Al Cliente
Latinoamérica (México) www.viewsonic.com/la/ T= 001-8882328722 soporte@viewsonic.com Renta y Datos, 29 SUR 721, COL. LA PAZ, 72160 PUEBLA, PUE. Tel: 01.222.891.55.77 CON 10 LINEAS Electroser, Av Reforma No. 403Gx39 y 41, 97000 Mérida, Yucatán. Tel: 01.999.925.19.16 Other places please refer to http://www.viewsonic.com/la/soporte/index.htm#Mexico...
Page 177 Los productos o las piezas sustituidos pueden incluir componentes o piezas reparadas o recicladas. Duración de la garantía: ViewSonic Smart Display tiene una garantía de al menos 1 año en mano de obra a partir de la fecha de compra del primer cliente. Destinatario de la garantía: Esta garantía sólo es válida para el primer comprador de este producto.
Page 178 Exclusión de daños: La responsabilidad de viewsonic se limita al coste de la reparación o sustitución del producto. Viewsonic no se hace responsable de: 1. Daños a otras pertenencias causados por defectos del producto, inconvenientes, pérdida de uso del producto, de tiempo, de beneficios, de oportunidades comer-...
Page 179: Übereinstimmungserklärung
Übereinstimmungserklärung Vor dem Fortfahren bitte durchlesen • Verwenden Sie nur die Akkus und das Netzteil, die/das vom Hersteller bereitgestellt wurden. Durch den Einsatz unautorisierter Zubehörteile kann die Garantie erlöschen. • Setzen Sie Ihr Gerät nicht Temperaturen von über 50 °C aus. •...
Page 180 FCC SAR-Hinweis Dieses Gerät hält die FCC-Strahlungsaussetzungsgrenzwerte ein, die für unbestimmte Umgebungen festgelegt wurden. Endanwender müssen sich an bestimmte Betriebshinweise zur Erfüllung der Vorschriften zur Strahlungsaussetzung halten. Dieser Sender darf nicht in der Nähe einer anderen Antenne oder eines anderen Senders aufgestellt und nicht gemeinsam mit solchen Einrichtungen genutzt werden.
Page 181 ENERGY STAR Dieses ENERGY STAR-qualifizierte Produkt spart durch geringere Energiekosten echtes Geld und leistet einen Beitrag zum Umweltschutz, ohne dass Funktionsumfang oder Leistung darunter leiden. Daher freuen wir uns sehr, unseren Kunden Produkte mit dem ENERGY STAR-Kennzeichen anbieten zu können. Was ist ENERGY STAR? ENERGY STAR-qualifizierte Produkte verbrauchen weniger Energie und wirken der Entstehung von Treibhausgasen entgegen –...
Page 182 RoHS2-Konformitätserklärung Dieses Produkt wurde gemäß den Anforderungen der EG-Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS2-Richtlinie) entworfen und hergestellt und hat sich als mit den maximalen Konzentrationswerten, die der europäischen Ausschuss für die technische Anpassung (Technical Adaptation Committee;...
Page 183: Wichtige Sicherheitsanweisungen
Wichtige Sicherheitsanweisungen Platzieren Sie keine Gegenstände auf dem Gerät. Gegenstände könnten die Bildschirmoberfläche zerkratzen oder in das Gerät eindringen. Setzen Sie das Gerät keinen schmutzigen oder staubigen Umgebungen aus. Platzieren Sie das Gerät nicht auf einer unebenen oder unstabilen Oberfläche. Stecken Sie keine Fremdkörper in das Gerät.
Page 184 Die in diesem Dokument enthaltenen Informationen können ohne vorherige Ankündigung geändert werden.Kein Teil dieses Dokuments darf in irgendeiner Form für irgendeinen Zweck ohne die vorherige schriftliche Zustimmung der ViewSonic Corporation kopiert, reproduziert oder übertragen werden. Hinweise zum Recht am geistigen Eigentum Das Recht an allen Technologien und Produkten, die in diesem Gerät enthalten sind,...
Page 185 Kaufdatum: _______________________________ Produktentsorgung am Ende der Produktlebenszeit ViewSonic achtet die Umwelt und verpflichtet sich zu einer umweltbewussten Arbeits- und Lebensweise. Vielen Dank, dass Sie einen Beitrag zu einem intelligenteren, umweltfreundlicheren Umgang mit EDV-Produkten leisten. Weitere Einzelheiten finden Sie auf der ViewSonic-Webseite.
Page 186 Inhalt Inhalt 1 VSD241 Smart-Display – Eigenschaften 1.1 Wandhalterung anbringen ..........4 2 VSD241 einrichten 2.1 Verbindung ................. 5 2.2 Smart-Display einsatzbereit machen ........5 2.3 Einschalten ................. 6 2.3.1 Aufwecken bei LAN-Aktivität (WOL) ..... 7 2.4 Abschalten ................7 3 Ihr Smart-Display VSD241 3.1 Touchscreen ...............
Page 187 5.1.2 Aktuelle WLAN-Netzwerkverbindung prüfen ..27 5.1.3 Mit einem anderen WLAN-Netzwerk verbinden .. 27 5.2 Google-Daten synchronisieren ......... 28 5.3 Videochat ................28 6 VSD241 Smart-Display anpassen 6.1 Anzeigeeinstellungen ............30 6.2 Ton- und Klingeltoneinstellungen ........31 6.2.1 Systemeinstellungen ........... 31 6.2.2 Benachrichtigungseinstellungen ......
Page 188 Inhalt 7 VSD241 Smart-Display schützen 7.1 Gerätedaten mit einem Bildschirmfreigabemuster schützen ................37 7.1.1 Bildschirmfreigabemuster erstellen ..... 38 7.1.2 Freigabemustereinstellungen ändern ....38 7.2 Sperrbildschirm abschalten ..........39 7.3 Gerätedaten mit einer PIN schützen ........ 39 7.3.1 PIN deaktivieren oder ändern ......39 7.4 Gerätedaten mit einem Kennwort schützen .....
Page 189: Vsd241 Smart-Display - Eigenschaften
Der VSD241 ist ein Smart-Display mit Quad-core-Prozessor und 24-Zoll- Bildschirm unter Android 4.2.1 Jelly Bean. Das Gerät bietet 1920 × 1080 Punkte HD-Bildschirmauflösung (1080p), Multitouch, HDMI-Ausgabe über MHL, normalgroße USB-Ports und Bluetooth-Konnektivität. 1 VSD241 Smart-Display – Eigenschaften Dieser Abschnitt stellt Ihnen die Eigenschaften Ihres Smart-Displays vor.
Page 190 VSD241 Smart-Display – Eigenschaften Komponenten Beschreibungen Touchscreen Durch Berühren des Bildschirms konfigurieren Sie das System, wählen Menüelemente, Applikationen, Schaltflächen, Buchstaben und so weiter aus. OSD-Menü/Beenden Mit dieser Taste rufen Sie das OSD- Konfigurationsmenü auf. Durch erneute Berührung blenden Sie das Menü wieder aus.
Page 191 VSD241 Smart-Display – Eigenschaften Rückansicht Komponenten Beschreibungen Netzteilanschluss Hier schließen Sie das Netzteil an. HDMI Zum Anschluss hochwertiger Video- und Audiogeräte (z. B. DVD-Player, Blu-ray-Player, Notebooks). RJ45-Anschluss Zur Netzwerkanbindung über RJ45-Kabel. 2 USB-Ports Zum Anschluss von Tastaturen, Mäusen, Flash- Laufwerken (nur im FAT32-Format) oder Druckern.
Page 192: Wandhalterung Anbringen
VSD241 Smart-Display – Eigenschaften 1.1 Wandhalterung anbringen Mit der passenden Halterung können Sie den VSD241 auch an der Wand anbringen. Wir empfehlen eine Halterung nach VESA-Vorgaben. Mit den folgenden Schritten bringen Sie die Halterung an: Schalten Sie den Monitor aus, trennen Sie das Netzkabel.
Page 193: Vsd241 Einrichten
VSD241 einrichten 2 VSD241 einrichten 2.1 Verbindung Keyboard Printer Mouse USB Storage Mini USB Micro USB Earphone External Computer SD card HDMI Power Earphone Outlet DVD Player Bluetooth Devices Wi-Fi Devices Notebook 2.2 Smart-Display einsatzbereit machen SD-Karte einlegen Öffnen Sie die Anschlussabdeckung an der Rückseite des Smart-Displays.
Page 194: Netzkabel Anschließen
VSD241 einrichten Netzkabel anschließen Schließen Sie das das Kabel an den Netzteileingang an. Verbinden Sie den Netzstecker mit einer geeigneten Steckdose. 2.3 Einschalten Tippen Sie zum Einschalten des Gerätes kurz auf die Ein-/Austaste. Schieben Sie das Schlosssymbol zum Entsperren des Bildschirms zur Seite (wenn die Bildschirmfreigabe per Schieber aktiv ist) Nachdem das Netzteil angeschlossen wurde, können Sie das Gerät...
Page 195: Aufwecken Bei Lan-Aktivität (Wol)
VSD241 einrichten 2.3.1 Aufwecken bei LAN-Aktivität (WOL) So aktivieren Sie das Aufwecken bei LAN-Aktivität (WOL): • Berühren Sie das Einstellungen-Symbol auf dem Bildschirm. • Sorgen Sie dafür, dass Ethernet auf EIN eingestellt ist. • Wählen Sie in der Zeile Datennutzung die Option Mehr..
Page 196: Ihr Smart-Display Vsd241
Ihr Smart-Display VSD241 3 Ihr Smart-Display VSD241 3.1 Touchscreen In erster Linie steuern Sie Ihr neues Gerät mit den Fingerspitzen, indem Sie direkt auf den berührungsempfindlichen Bildschirm tippen. Mit den folgenden Aktionen können Sie Symbole, Schaltflächen, Menüelemente, die Bildschirm- tastatur und andere Dinge über den Touchscreen bedienen:...
Page 197: Applikationen, Widgets Und Verknüpfungen
Ihr Smart-Display VSD241 3.2 Applikationen, Widgets und Verknüpfungen Die Schaltflächen und Symbole bieten Ihnen eine Vielzahl von Funktionen und Verknüpfungen. Der Startbildschirm ist der Ausgangspunkt, von dem aus Sie auf sämtliche Funktionen Ihres Gerätes zugreifen können. Unter ande- rem finden Sie hier Applikationssymbole, Widgets, Verknüpfungen usw.
Page 198 Ihr Smart-Display VSD241 Elemente Beschreibungen Über die Google-Suchapplikaton Google Google-Suche können Sie das Internet schnell und einfach durchforsten. Wischen Sie horizontal über den Navigationsbereich Bildschirm, bis der gewünschte Startbildschirm erscheint. Kehrt zum vorherigen Bildschirm oder Zurück zur letzten Option zurück.
Page 199: Navigationsschaltflächen
Ihr Smart-Display VSD241 3.4 Navigationsschaltflächen Am unteren Bildschirmrand (Systemleiste) finden Sie die nachstehend be- schriebenen Navigationsschaltflächen: Schaltflächen Beschreibungen - Mit dieser Schaltfläche gelangen Sie zum vorherigen Bildschirm oder zur vorherigen Option zurück. Zurück - Wenn die Bildschirmtastatur angezeigt wird, ändert sich diese Schaltfläche in...
Page 200: Mit Dem Statusmenü Arbeiten
Ihr Smart-Display VSD241 Elemente Beschreibungen Zeit Zeigt die aktuelle Uhrzeit. Zeigt an, dass bestimmte Funktionen wie Bluetooth Symbol aktiviert wurden. Zeigt den aktuellen Status Ihres Gerätes mit Angaben wie Eigentümer, Helligkeit, Einstellungen, WLAN, Statusmenü Auto-Drehung, Akkuladezustand, Flugzeugmodus und Bluetooth-Einstellungen. 3.5.1 Mit dem Statusmenü arbeiten Das Statusmenü...
Page 201: Ein Element Verschieben
Ihr Smart-Display VSD241 3.6.2 Ein Element verschieben • Halten Sie im Startbildschirm das Element angetippt, das Sie verschieben möchten. • Schieben Sie das Element an die gewünschte Position. • Zum Zufügen des Elementes an der neuen Positionen heben Sie anschlie- ßend den Finger ab.
Page 202: Applikationen Verwenden
Ihr Smart-Display VSD241 3.7 Applikationen verwenden Die Applikationen Ihres Gerätes finden Sie im Alle-Apps-Menü: 3.7.1 Apps-Bildschirm Apps-Bildschirm öffnen Den Apps-Bildschirm erreichen Sie aus sämtlichen Startbildschirmen durch Antippen der Apps-Schaltfläche im unteren Be- reich des Bildschirms. Der Apps-Bildschirm enthält sämtliche im Gerät installierten Ap- plikationen;...
Page 203: Letzte Applikationen
Ihr Smart-Display VSD241 Applikationen über Verknüpfungen öffnen Berühren Sie die Startbildschirm-Schaltfläche in der Systemleiste. Wenn die gewünschte Applikationsverknüpfung im Startbildschirm erscheint, starten Sie die Applikation durch Antippen der Verknüpfung. 3.7.3 Letzte Applikationen Zuletzt verwendete Applikationen öffnen Berühren Sie die Letzte Applikationen- Schaltfläche...
Page 204: Smart-Display Vsd241 Verwenden
• Kehren Sie durch Antippen von @ zur Kontaktliste zurück. HINWEIS • Das VSD241 ist ein überaus flexibles Tablet, das von mehreren Anwendern genutzt werden kann. Jeder Anwender erhält seinen eigenen Startbildschirm mitsamt Hinter- grundbild, Widgets, Apps, Spielen usw. Dabei können mehrere Anwender dasselbe...
Page 205: Kontakte Finden
Smart-Display VSD241 verwenden 4.1.2 Kontakte finden Zum Auffinden eines Kontakte stehen Ihnen diese Möglichkeiten zur Verfügung: • Blättern Sie durch die Alle Kontakte- Liste oben links im Bildschirm, bis Sie den gewünschten Kontakt gefunden haben. Alternativ können Sie mit dem Scrollbalken links im Bild durch die Kontaktliste blättern.
Page 206 Smart-Display VSD241 verwenden Kontakte teilen (freigeben) Suchen Sie den gewünschten Kontakt aus der Kontaktliste heraus. Rufen Sie die Kontaktdetails durch Antippen des Kontaktes auf. Berühren Sie die Menü-Schaltfläche oben rechts im Bildschirm, wählen Sie dann Teilen. Im nun angezeigten Kontakt teilen über-Menü wählen Sie aus, wie die Kontaktinformationen geteilt werden sollen;...
Page 207: Popup-Menü
Smart-Display VSD241 verwenden Tippen Sie in der Kontakte zusammenführen-Liste auf einen weiteren Kontakt, berühren Sie dann Fertig. Die Daten des zusammengeführten Kontaktes werden mit den ursprünglichen Kontakteinstellungen angezeigt. Unter Personen berühren Sie die Menütaste am Gerät oder die Menü- Schaltfläche auf dem Bildschirm.
Page 208: Google-Suche
Smart-Display VSD241 verwenden Optionen oder Elemente im Popup-Menü wählen Berühren Sie die Menütaste am Gerät oder die Menü-Schaltfläche auf dem Bildschirm; das Popup-Menü öffnet sich. Tippen Sie im Popup-Menü auf das gewünschte Element. 4.3 Google-Suche Mit dem Google-Suche-Widget können Sie Internetseiten und Informationen über Goog-...
Page 209: Mit Den Geräteeinstellungen Arbeiten
Smart-Display VSD241 verwenden Sprechen und suchen Tippen Sie auf das Mikrofonsymbol neben dem Suchfeld. Sprechen Sie den Namen oder das Schlüsselwort, nach dem Sie suchen möchten. Der Browser öffnet sich mit passenden Internet-Links. 4.4 Mit den Geräteeinstellungen arbeiten 4.4.1 Speicherplatz prüfen Berühren Sie: Startseite-Schaltfläche | Apps-...
Page 210: Sd-Karte Sicher Entfernen
Smart-Display VSD241 verwenden 4.4.2 SD-Karte sicher entfernen Berühren Sie: Startseite-Schaltfläche | Apps-Schaltfläche | Einstellungen | Speicher Tippen Sie im Bereich „SD-Karte“ auf „SD-Karte trennen“. Halten Sie die Ein-/Austaste gedrückt, bis das Abschaltmenü erscheint. Anschließend tippen Sie zum Abschalten des Gerätes auf OK.
Page 211: Per Hdmi-Anschluss Mit Hdmi-Fähigen Geräten Verbinden
• Unter Windows 7 und aktuelleren Windows-Versionen können Sie die Touchscreen- Funktionalität ohne zusätzliche Treiber nutzen. • Im Anzeigemodus zeigt das VSD241 Smart-Displays vorübergehend „Kein Signal“ an und schaltet dann zum Android-Betriebssystem um, wenn der PC in den Ruhezustand wechselt.
Page 212: Bluetooth-Verbindung
Smart-Display VSD241 verwenden 4.6 Bluetooth-Verbindung Bluetooth ist eine Kommunikationstechnolo- gie zur Überbrückung kurzer Distanzen, mit der Sie Bluetooth-fähige Geräte kabellos an- schließen können. Die Bluetooth-Implemen- tierung Ihres Gerätes arbeitet in drei unter- schiedlichen Modi: Status Beschreibungen Bluetooth ist eingeschaltet. Ihr Gerät kann Bluetooth- Geräte in Reichweite erkennen, kann jedoch nicht selbst...
Page 213: Kopplung Aufheben
Smart-Display VSD241 verwenden Eventuell werden Sie nach einem Kennwort gefragt. Geben Sie dasselbe Kennwort bei beiden Geräten ein; oder geben Sie das vom Hersteller des Gerätes angegebene Kennwort ein. Lesen Sie unbedingt die Dokumentation des externen Gerätes und schauen Sie nach, ob ein Standardkennwort genutzt wird.
Page 214: Internet
5 Internet 5.1 Mit dem Internet verbinden Wenn Sie im Internet surfen oder Internet- basierte Software wie Instant Messaging nut- zen möchten, können Sie das VSD241 per Netzwerkkabel (RJ45) am LAN-Anschluss mit einem lokalen Netzwerk verbinden oder eine WLAN-Verbindung aufbauen.
Page 215: Aktuelle Wlan-Netzwerkverbindung Prüfen
Internet 5.1.2 Aktuelle WLAN-Netzwerkverbindung prüfen Im Statusbereich der Systemleiste: Wenn Ihr Gerät mit einem WLAN-Netz- werk verbunden ist, zeigt das WLAN-Symbol im Statusbereich der System- leiste die Signalstärke an (je mehr Balken, desto besser das Signal). Wenn Einstellungen | WLAN | Netzwerkbenachrichtigung aktiv ist, erscheint das Symbol „?“...
Page 216: Google-Daten Synchronisieren
• Bei laufender Synchronisierung erscheint das Synchronisierungssymbol bei den syn- chronisierten Daten. 5.3 Videochat Da das VSD241 mit einer Frontkamera und einem Mikrofon ausgestattet ist, können Sie in Bild und Ton mit anderen Nutzern im Internet kommunizieren. Das VSD241 unterstützt diverse Videochat-Applikationen von Google Play.
Page 217 Internet So wirds gemacht Google-Konto authentisieren Dies können Sie erledigen, indem Sie Google Talk öffnen und sich anschließend an Ihrem Google-Konto anmelden. Sie müssen sich grundsätzlich zuerst an Ihrem Google-Konto anmelden, bevor Sie den Videochat nutzen können. Jemanden einladen Öffnen Sie die Google Talk-Applikation. Suchen Sie jemanden aus der Google Talk-Freundesliste heraus, den Sie zum Videochat einladen möchten.
Page 218: Vsd241 Smart-Display Anpassen
VSD241 Smart-Display anpassen 6 VSD241 Smart-Display anpassen Mit den zahlreichen Einstellungsoptionen können Sie Ihr Gerät ganz an Ihren Geschmack anpassen. 6.1 Anzeigeeinstellungen Anzeigeeinstellungen ändern: Berühren Sie: Startseite-Schaltfläche | Apps-Schaltfläche | Einstellungen | Anzeige Hier können Sie Hintergrundbild, Energiesparmodus und Schriftgröße konfigurieren.
Page 219: Ton- Und Klingeltoneinstellungen
VSD241 Smart-Display anpassen 6.2 Ton- und Klingeltoneinstellungen So ändern Sie Ton- und Klingeltoneinstellungen: Berühren Sie: Startseite-Schaltfläche | Apps-Schaltfläche | Einstellungen | Klänge Tippen Sie die gewünschte Option in der Liste an. Zum Aktivieren und Deaktivieren markieren oder demarkieren Sie das jeweilige Kontrollkästchen;...
Page 220: Viewsound-Klangverbesserung
VSD241 Smart-Display anpassen 6.2.3 ViewSound-Klangverbesserung Elemente Beschreibungen ViewSound- 1. Zum Einstellen des gewünschten ViewSound-Effektes. Klangverbesserung 2. Wählen Sie den gewünschten ViewSound-Effekt: Pop, Kino, Spiel, Jazz, Klassik oder Aus 6.3 Datum, Uhrzeit und Zeitzone Neue Funktionen: Die Uhr wurde vollständig überarbeitet, bietet nun ein komplett neues Aussehen und ermöglicht digitale oder analoge Uhrendarstellung.
Page 221: Sprach- & Eingabeeinstellungen
VSD241 Smart-Display anpassen Elemente Beschreibungen Datum & Uhrzeit Datum und Uhrzeit werden automatisch auf der Grundlage des verwendeten Netzwerks eingestellt. automatisch einstellen Datum einstellen 1. Tippen Sie zum Einstellen von Tag, Monat und Jahr auf Datum einstellen; dazu können Sie auch auf Datum, Monat oder Jahr tippen und den gewünschten...
Page 222: Osd-Menü
B R I G H T N E S S Zum Anzeigen des OSD-Konfigurationsbildschirms tippen Sie auf den Menü/ Verlassen-Schaltfläche an der Vorderseite des VSD241. Im OSD-Konfigura- tionsbildschirm können Sie Einstellungen wie Kontrast/Helligkeit, Eingangs- wahl, Audioeinstellungen, Farbeinstellungen, Informationen, Manuelle Bild-...
Page 223: Einstellschieber
Sie HDMI auswählen. Farbeinstellungen: Hier finden Sie Auswahlmöglichkeiten wie sRGB, Bläulich, Kühl, Original, Warm und benutzerdefinierte Einstellungen. Informationen: Diese Option zeigt Ihnen Informationen zum VSD241 an. Dazu zählen Auflösung, Horizontalfrequenz, Vertikalfrequenz, Pixeltakt, Modellnummer, Seriennummer und Internetseite. Manuelle Bildanpassung: Hier finden Sie Einstellmöglichkeiten wie Schärfe, Dynamischer Kontrast, Bildformat, Overscan und Energiesparmodus.
Page 224: Osd-Hinweis
VSD241 Smart-Display anpassen 6.5.3 OSD-Hinweis Leerlauf: Das OSD-Menü wird automatisch ausgeblendet und weicht dem ursprünglichen Bildschirm, wenn Sie das OSD-Menü eine bestimmte Zeit lang nicht benutzen. Die entsprechende Zeit können Sie unter OSD- Anzeigezeit einstellen. Kein Signal: • Es besteht keine Verbindung zum HDMI-Gerät.
Page 225: Vsd241 Smart-Display Schützen
VSD241 Smart-Display schützen 7 VSD241 Smart-Display schützen 7.1 Gerätedaten mit einem Bildschirmfreigabemuster schützen Sie können Ihr Gerät gegen nicht autorisierten Zugriff schützen, indem Sie den Touchscreen mit einem Bildschirmfreigabemuster blockieren. Wenn das Bildschirmfreigabemuster aktiv ist und der Bildschirm gesperrt wird, müssen Sie das richtige Freigabemuster zum Entsperren des Bildschirms zeichnen.
Page 226: Bildschirmfreigabemuster Erstellen
VSD241 Smart-Display schützen 7.1.1 Bildschirmfreigabemuster erstellen Berühren Sie: Startseite-Schaltfläche | Apps-Schaltfläche | Einstellungen | Sicherheit Tippen Sie auf den Sperrbildschirm-Bereich, wählen Sie Muster. Lesen Sie die Anleitung auf dem Bildschirm, schauen Sie sich das animierte Beispiel zum Zeichnen eines Musters an. Tippen Sie auf Weiter, wenn Sie zum Zeichnen Ihres eigenen Musters bereit sind.
Page 227: Sperrbildschirm Abschalten
VSD241 Smart-Display schützen 7.2 Sperrbildschirm abschalten Berühren Sie: Startseite-Schaltfläche | Apps-Schaltfläche | Einstellungen | Sicherheit Wählen Sie zum Abschalten des Sperrbildschirms die Option None (–). 7.3 Gerätedaten mit einer PIN schützen Berühren Sie: Startseite-Schaltfläche | Apps-Schaltfläche | Einstellungen | Sicherheit Tippen Sie auf den Bereich Sperrbildschirm, dann auf PIN.
Page 228: Gerätedaten Mit Einem Kennwort Schützen
VSD241 Smart-Display schützen 7.4 Gerätedaten mit einem Kennwort schützen Berühren Sie: Startseite-Schaltfläche | Apps-Schaltfläche | Einstellungen | Sicherheit Tippen Sie auf den Sperrbildschirm-Bereich, danach auf Kennwort. Im Wählen Sie Ihr Kennwort-Bildschirm geben Sie das gewünschte Kennwort in das Eingabefeld ein. Ein gültiges Kennwort muss aus mindestens vier Zeichen bestehen und mindestens einen Buchstaben enthalten.
Page 229: Gerätedaten Per Gesichts-Entsperrung Schützen
Freigeben Ihres Gerätes verwendet wird. Lesen Sie sich alles durch, tippen Sie dann auf Fortsetzen. Ihr Gesicht wird nun über die Frontkamera des VSD241 erfasst und auf dem Bildschirm dargestellt. Halten Sie etwas Abstand zur Frontkamera; so, dass Ihr Gesicht komplett im Bild erscheint. Bringen Sie Ihr Gesicht in den umrandeten Bereich.
Page 230: Energiesparmodus
VSD241 Smart-Display schützen 7.6 Energiesparmodus Um Energie zu sparen, kann Ihr Gerät in den Energiesparmodus (Schlafmodus) wechseln. Der Energiesparmodus wird aktiv, wenn Sie eine gewisse Zeit nicht mit dem Gerät arbeiten. Dabei erlischt der Bildschirm. Wenn Sie die Zeit vorgeben möchten, nach der das Gerät in den Schlafmodus wechseln soll, berühren Sie: Startseite-Schaltfläche │...
Page 231: Problemlösung
- Vergewissern Sie sich, dass das Netzteil mit einer geeigneten Steckdose verbunden ist. - Überzeugen Sie sich davon, dass der Netzteilstecker vollständig in den Anschluss an der Rückseite des VSD241 (unter der Anschlussabdeckung) eingesteckt ist. - Prüfen Sie die Steckdose durch Anschluss eines anderen Gerätes (zum Beispiel einer Tischleuchte).
Page 232: Anhang
Anhang 9 Anhang Technische Daten LCD-Daten Größe 61 cm (23,8 Zoll) Auflösung 1920 x 1080 Helligkeit 250 cd/m2 Hintergrundbeleuchtung Dicke 11,2 mm Touchscreen Optischer Glas-Touchscreen Hardware Schaltflächen Ein-/Austaste 4 Steuertasten LED-Betriebsanzeige Blau (ein) / Orange (Energiesparen) I/O-Anschlüsse HDMI 2 x USB Typ A, 1 x Mini, 1 x Micro (OTG) 3,5-mm-Kopfhöreranschluss LAN (RJ45, nur 100 Mb/s) Netzteilanschluss...
Page 233 Anhang Betriebssystem Android 4.2.1 Jelly Bean Mehrsprachenunterstützung Y Treiber und Bedienungsanleitung als Festplattenimage Applikation Google GMS und VSC System ® CPU/SoC nVidia Tegra Geschwindigkeit 1,7 GHz Kerne Quad-core Grafik Integriert Speicher DDR3, 1GB, bis 800 Mbps Speicher eMMC (NAND), 8 G WLAN/Bluetooth 801.11b/g/n, Bluetooth Umgebung...
Page 234: Kundendienst
Kundendienst Für technische Unterstützung oder Kundendienst für Ihr Gerät sehen Sie bitte in der unten stehenden Tabelle nach, oder wenden Sie sich an Ihren Händler. HINWEIS: Sie benötigen die Seriennummer Ihres Geräts. Land/Region Website Telefone E-mail www.viewsoniceurope. www.viewsoniceurope.com/de/ Deutschland service_deu@viewsoniceurope.com com/de/ support/call-desk/ www.viewsoniceurope.
Page 235: Eingeschränkte Garantie Viewsonic ® Smart Display
Ersatzprodukte oder -teile können reparierte oder überholte Teile und Komponenten enthalten. Gültigkeitsdauer der Garantie: Das Smart Display von ViewSonic ist ab Kaufdatum des Erstkäufers durch eine mindestens einjährige Garantie auf die Verarbeitung abgedeckt. Die Garantie gilt für folgende Personen: Diese Garantie gilt nur für den Ersterwerb durch den Endverbraucher.
Page 236 Garantie der Marktgängigkeit und der eignung für einen bestimmten Zweck, ausgeschlossen. Ausschluss von Schadensersatzansprüchen: Die Haftung von viewsonic ist auf die Kosten für die Reparatur oder den Ersatz des Produkts beschränkt. Viewsonic übernimmt keine Haftung für: 1. Sachschäden, die durch Produktfehler verursacht wurden, Schäden durch Hinder- nisse, Verlust des Produkts, Zeitverlust, entgangenen Gewinn, entgangene Geschäfte, Vertrauensschäden, Störungen von Geschäftsbeziehungen sowie andere...
Page 237: Соответствие Стандартам
Соответствие стандартам Перед эксплуатацией данного устройства прочтите приведенную ниже информацию • Используйте только сетевой блок питания, предоставленный производителем устройства. Использование принадлежностей, не одобренных производителем, может привести к аннулированию гарантии. • Не храните данное устройство (телефон) при температуре выше 50°C (122°F). •...
Page 238 Информация FCC SAR Данное устройство соответствует требованиям FCC к ограничению радиационного излучения для нерегулируемого оборудования. Конечные пользователи должны следовать специальным инструкциям по обеспечению соответствия требованиям в отношении РЧ-излучения. Данный передатчик не должен использоваться совместно или эксплуатироваться с другой антенной или передатчиком. Это устройство следует устанавливать и использовать, обеспечим...
Page 239 Соответствие нормативным требованиям Европейского союза Данное оборудование соответствует требованиям к воздействию радиочастотных излучений 1999/519/EC, рекомендации Совета от 12 июля 1999 г. по ограничению воздействия электромагнитных полей (с частотой 0–300 ГГц) на людей. Данное оборудование соответствует следующим стандартам: EN301489-1, EN301489-17, EN55022/24, EN60950-1, EN300328 Настоящим...
Page 240 ENERGY STAR Это изделие, сертифицированное в соответствии со стандартами ENERGY STAR, экономит ваши средства за счет понижения энергопотребления, а также обеспечивает защиту окружающей среды без ущерба его функциональности и характеристикам. Мы рады предложить нашим покупателям изделия, с символом ENERGY STAR. Что...
Page 241 Декларация про соответствие RoHS2 Данный продукт был разработан и произведен в соответствии с Директивой 2011/65/ EU Европейского парламента и Совета Европы про ограничение использования некоторых вредных веществ в электрическом и электронном оборудовании (Директива RoHS2), он также соответствует максимальным значениям концентрации, предложенным Техническим Комитетом Адаптации Европейской Комиссии...
Page 242 Важные рекомендации по технике безопасности НЕ помещайте какие-либо предметы на устройство. Предметы могут поцарапать или разбить экран. ЗАПРЕЩАЕТСЯ использовать устройство в условиях повышенного загрязнения и в пыльных местах. НЕ ставьте устройство на неровную или неустойчивую поверхность. НЕ вставляйте какие-либо посторонние предметы в устройство. НЕ...
Page 243 ответственности: корпорация ViewSonic не несет ответственности ни за какие технические или редакторские ошибки, равно как и за недостаточность информации в данном документе; ViewSonic также не несет ответственности за побочный или косвенный ущерб, связанный с использованием настоящего документа, а также с характеристиками и эксплуатацией изделия.
Page 244: Регистрация Изделия
Дата покупки: _______________________________ Утилизация продукта по истечении срока эксплуатации Компания ViewSonic заботится о состоянии окружающей среды и обязуется направить все свои усилия на создание экологически чистых условий работы и жизни. Компания признательна за ваш вклад в более «умные» и экологически...
Page 245 Содержание Содержание 1 Особенности беспроводного монитора VSD241 1.1 Установка кронштейна для крепления на стене .... 4 2 Подготовка беспроводного монитора VSD241 к работе 2.1 Подключение ..............5 2.2 Подготовка беспроводного монитора к использованию ..............5 2.3 Включение монитора ............6 2.3.1 Функция...
Page 246 5.1.3 Подключение к другой сети Wi-Fi ..... 27 5.2 Синхронизация данных Google ........28 5.3 Видеочат ................28 6 Пользовательская настройка беспроводного монитора VSD241 6.1 Настройки монитора ............30 6.2 Настройки звука и рингтона ........... 31 6.2.1 Настройки системы ..........31 6.2.2 Настройки...
Page 247 Содержание 7 Защита беспроводного монитора VSD241 7.1 Защита данных монитора с помощью фигуры разблокировки экрана ............ 37 7.1.1 Создание фигуры разблокировки экрана ..38 7.1.2 Изменение настроек фигуры разблокировки ... 38 7.2 Отключение защиты разблокировки экрана ....39 7.3 Защита данных монитора с помощью PIN-кода ... 39 7.3.1 Выключение...
Page 248: Особенности Беспроводного Монитора Vsd241
VSD241 — это беспроводной 24-дюймовый монитор с 4-ядерным процессором, работающий под управлением ОС Android 4.2.1 Jelly Bean. Монитор имеет разрешение высокой четкости 1920x1080p, снабжен сенсорным экраном, способен работать с HDMI через основной загрузчик микропроцессора, имеет полноразмерные порты USB, а также...
Page 249 Особенности беспроводного монитора VSD241 № Компоненты Описания Сенсорный Сенсорное управление экранными настройками, экран включая элементы меню, приложения, кнопки, клавиатуру и т. д. Экранное меню Прикоснитесь к этой кнопке, чтобы запустить / выход экранное меню настроек. Для выхода из меню прикоснитесь к кнопке еще раз.
Page 250 Особенности беспроводного монитора VSD241 Вид сзади № Компоненты Описания Разъем питания Подключение к адаптеру питания. постоянного тока HDMI Подключение к цифровому устройству для воспроизведения видео и аудио (например, DVD/ BD-плееру VPG или ноутбуку). Разъем RJ45 Подключение кабеля RJ45 для установления...
Page 251: Установка Кронштейна Для Крепления На Стене
Особенности беспроводного монитора VSD241 1.1 Установка кронштейна для крепления на стене Монитор VSD241 можно крепить на стене при помощи кронштейна. Рекомендуем использовать крапление, соответствующее стандарту Video Electronics Standards Association (VESA). Установите кронштейн в порядке, приведенном ниже. Выключите монитор и извлеките вилку кабеля питания из розетки.
Page 252: Подготовка Беспроводного Монитора Vsd241 К Работе
Подготовка беспроводного монитора VSD241 к работе 2 Подготовка беспроводного монитора VSD241 к работе 2.1 Подключение Keyboard Printer Mouse USB Storage Mini USB Micro USB Earphone External Computer SD card HDMI Power Earphone Outlet DVD Player Bluetooth Devices Wi-Fi Devices Notebook 2.2 Подготовка...
Page 253 Подготовка беспроводного монитора VSD241 к работе Подключение кабеля питания Подключите поставляемый с монитором кабель питания к разъему питания. Подключите другой конец кабеля питания к электрической розетке. 2.3 Включение монитора Слегка прикоснитесь к кнопке питания, чтобы включить монитор. Переместите пиктограмму замка, чтобы разблокировать экран...
Page 254: Функция Wake On Lan (Wol)
Подготовка беспроводного монитора VSD241 к работе 2.3.1 Функция Wake on LAN (WOL) (инициализация по сигналу из локальной сети) Чтобы включить функцию Wake on LAN (WOL): • Прикоснитесь к пиктограмме настроек на экране. • Убедитесь, что параметр Ethernet установлен на ON (ВКЛ.).
Page 255: Сведения О Беспроводном Мониторе Vsd241
Сведения о беспроводном мониторе VSD241 3 Сведения о беспроводном мониторе VSD241 3.1 Сенсорный экран Основной способ управления монитором — это прямое касание паль- цем чувствительной поверхности экрана. Для работы с пиктограммами, кнопками, элементами меню, экранной клавиатурой и другими элемен- тами, расположенными на сенсорном экране, используются следующие...
Page 256: Приложения, Виджеты И Ярлыки
Сведения о беспроводном мониторе VSD241 3.2 Приложения, виджеты и ярлыки Кнопки с программируемыми функциями или пиктограммы обеспечива- ют самые разнообразные функции и ярлыки. Получить доступ ко всем функциям монитора можно с главного экрана. На нем отображаются пик- тограммы, виджеты, ярлыки и т. д.
Page 257 Сведения о беспроводном мониторе VSD241 № Элемент Описания Google Используйте приложение Google Search Search Google для быстрого и простого поиска из (Поиск Google. Google) Щелкните и перетащите экран Область горизонтально до отображения навигации необходимого главного экрана. Возврат к предыдущему экрану или...
Page 258: Кнопки Навигации
Сведения о беспроводном мониторе VSD241 3.4 Кнопки навигации В нижней части экрана (системная панель) расположены кнопки навига- ции, описанные ниже: Кнопки Описания - Прикоснитесь к этой кнопке, чтобы вернуться к предыдущему экрану или варианту. Назад - При отображении экранной клавиатуры кнопка...
Page 259: Использование Меню Состояния
Сведения о беспроводном мониторе VSD241 Элемент Описания Время Отображение текущего времени. Указанная Показывает включенную пиктограмму, например пиктограмма включенной функции Bluetooth. Отображает текущее состояние монитора по таким параметрам, как владелец, яркость, настройки, Wi- Меню состояния Fi, автоповорот, уровень заряда батареи, режим «в...
Page 260: Перемещение Элемента
Сведения о беспроводном мониторе VSD241 3.6.2 Перемещение элемента • На главном экране прикоснитесь к элементу, который хотите переме- стить, и не убирайте с него палец. • Переместите элемент в указанное положение. • Уберите палец, чтобы установить элемент в новое место.
Page 261: Навигация По Приложениям
Сведения о беспроводном мониторе VSD241 3.7 Навигация по приложениям Из меню «All Apps» (Все приложения) можно просмотреть все приложе- ния, доступные на мониторе: 3.7.1 Экран приложений Открытие экрана приложений Чтобы получить доступ к экрану прило- жений с главного экрана, прикоснитесь к...
Page 262: Недавние Приложения
Сведения о беспроводном мониторе VSD241 Открытие приложения при помощи ярлыка Прикоснитесь к кнопке главного экрана на системной панели. Если ярлык необходимого приложения отображается на главном экране, прикоснитесь к нему, чтобы запустить приложение. 3.7.3 Недавние приложения Открытие недавно использовавшегося приложения Прикоснитесь к кнопке недавних...
Page 263: Использование Беспроводного Монитора Vsd241
• Прикоснитесь к кнопке возврата, чтобы вернуться к списку контактов. ПРИМЕЧАНИЕ • Монитор VSD241 поддерживает полностью настроенный планшетный ПК с несколькими пользователями. Каждый пользователь имеет собственные главный экран, фон, виджеты, приложения, игры и т. д. Предусмотрена возможность одновременного использования одного...
Page 264: Поиск Контакта
Использование беспроводного монитора VSD241 4.1.2 Поиск контакта Найти контакт можно двумя способами: • Щелкайте вкладку All (Все) списка контактов в верхней левой части экрана до тех пор, пока не найдете необходимый контакт. Или перетащи- те ползунок влево на экране, чтобы...
Page 265 Использование беспроводного монитора VSD241 Отправка контакта Найдите необходимый контакт в списке контактов. Чтобы просмотреть сведения о контакте, прикоснитесь к записи контакта. Прикоснитесь к кнопке Menu (меню) в верхней правой части экрана, а затем выберите Share (Отправить). В появившемся меню Share (Отправить) выберите способ для...
Page 266: Всплывающее Меню
Использование беспроводного монитора VSD241 В списке под строкой Join contacts (Объединить контакты) выберите другой контакт для объединения, а затем прикоснитесь к Done (Выполнено). Сведения об объединенном контакте отображаются с исходными Contacts settings (настройками контактов). Находясь на вкладке People (Люди), прикоснитесь к кнопке Menu (меню) на...
Page 267: Google Search (Поиск Google)
Использование беспроводного монитора VSD241 Выбор параметра или элемента всплывающего меню Прикоснитесь к кнопке меню на мониторе или экране, чтобы открыть выплывающее меню. Прикоснитесь к необходимому элементу всплывающего меню. 4.3 Google Search (Поиск Google) Виджет поиска Google можно использо- вать для поиска веб-сайтов и информа- ции...
Page 268: Управление Настройками Монитора
Использование беспроводного монитора VSD241 Поиск с использованием голосовых команд Прикоснитесь к значку микрофона , расположенному рядом с полем поиска. Скажите название или ключевое слово элемента, который необходимо найти. Откроется браузер с соответствующими ссылками на веб-сайт. 4.4 Управление настройками монитора 4.4.1 Проверка свободного места в памяти...
Page 269: Безопасное Извлечение Карты Памяти Sd
Использование беспроводного монитора VSD241 4.4.2 Безопасное извлечение карты памяти SD Прикоснитесь к кнопке главного экрана, прикоснитесь к кнопке приложений и выберите Settings (Настройки), Storage (Хранилище). Прикоснитесь к Unmount SD (Демонтировать SD) под разделом SD Card (Карта памяти SD). Держите кнопку питания нажатой до появления меню выключения...
Page 270: Подключение К Совместимым С Hdmi Устройствам Через Вход Hdmi
максимальное разрешение 1920*1080. Чтобы включить функцию веб-камеры, загрузки по USB и сенсорного экрана, подключите кабель USB к разъему мини-USB монитора VSD241, а его другой конец — к ПК или ноутбуку. ПРИМЕЧАНИЕ • Сенсорный экран работает только при подключении к компьютерам. работаю- щим...
Page 271: Подключение Bluetooth
Использование беспроводного монитора VSD241 4.6 Подключение Bluetooth Bluetooth — это технология беспроводной связи малого радиуса действия, позволя- ющая одному устройству подключаться к другому Bluetooth-устройству по беспро- водной сети. На мониторе Bluetooth рабо- тает в трех различных режимах: Состояние Описания Вкл...
Page 272: Изменение Имени Bluetooth-Устройства
Использование беспроводного монитора VSD241 В целях аутентификации может быть выдан запрос на ввод пароля. Введите один и тот же пароль для обоих устройств или введите пароль, предоставленный производителем устройства. Прочтите документацию на коммутируемое устройство, чтобы узнать, нужен для него пароль по умолчанию или нет.
Page 273: Интернет
5.1 Подключение к Интернету Чтобы просматривать веб-страницы и по- лучить доступ к таким веб-инструментам, как служба мгновенных сообщений, под- ключите монитор VSD241 к разъему ЛВС при помощи кабеля RJ45 или настройте подключение Wi-Fi. 5.1.1 Подключение Wi-Fi Прикоснитесь к кнопке главного экрана, прикоснитесь к кнопке...
Page 274: Проверка Текущего Подключения К Сети Wi-Fi
Интернет 5.1.2 Проверка текущего подключения к сети Wi-Fi Из области состояния системной панели: если монитор подключен к бес- проводной сети, в области состояния системной панели отображается пиктограмма Wi-Fi, указывающая мощность сигнала (количество горя- щих полосок). При включенном параметре Network notification (Сетевые уведомления) элемента...
Page 275: Синхронизация Данных Google
ПРИМЕЧАНИЕ • Во время синхронизации отображается пиктограмма синхронизации таких данных. 5.3 Видеочат Встроенные в переднюю панель монитора VSD241 веб-камеру и микрофон можно использовать для общения с другими пользователями в Интернете. Монитор VSD241 поддерживает различные приложения видеочатов Google Play. Google Talk является наиболее простым приложением видеочата для...
Page 276 Интернет С чего начать Авторизуйте учетную запись Google Чтобы авторизовать учетную запись, откройте Google Talk, а затем войдите в свою учетную запись Google. Перед использованием видеочата необходимо войти в учетную запись Google. Пригласите друга в видеочат Откройте приложение Google Talk. В списке друзей Google Talk найдите...
Page 277: Пользовательская Настройка Беспроводного Монитора Vsd241
Пользовательская настройка беспроводного монитора VSD241 6 Пользовательская настройка беспровод- ного монитора VSD241 Пользователь может настроить монитор, используя параметры, доступ- ные в приложении Settings. 6.1 Настройки монитора Изменение настроек монитора: Прикоснитесь к кнопке главного экрана, прикоснитесь к кнопке приложений и выберите «Settings» (Настройки), «Display» (Монитор).
Page 278: Настройки Звука И Рингтона
Пользовательская настройка беспроводного монитора VSD241 6.2 Настройки звука и рингтона Изменение настроек звука и рингтона: Прикоснитесь к кнопке главного экрана, прикоснитесь к кнопке приложений и выберите «Settings» (Настройки), «Sound» (Звук). Выберите список с параметрами и прикоснитесь к необходимом параметру. Чтобы включить настройку, прикоснитесь к ее параметру...
Page 279: Расширение Viewsound
Пользовательская настройка беспроводного монитора VSD241 6.2.3 Расширение ViewSound Элемент Описания Расширение 1. Настройте режим с эффектом ViewSound. ViewSound 2. Выберите «Pop» (Поп-музыка), «Theater» (Театр), «Game» (Игра), «Jazz» (Джаз), «Classical» (Классическая музыка) или выключите эффект ViewSound . 6.3 Дата, время и часовой пояс...
Page 280: Настройки Языка И Ввода
Пользовательская настройка беспроводного монитора VSD241 Элемент Описания Automatic date & time Автоматическое использование сведений о (Автоматическая часовом поясе, предоставляемых сетью. установка даты и времени) Set date (Установить дату) 1. Прикоснитесь к элементу Set date (Установить дату), чтобы настроить день, месяц и год. Чтобы установить...
Page 281: Экранное Меню
B R I G H T N E S S Прикоснитесь к кнопке «Menu/Exit» (меню/выход) на передней панели VSD241, чтобы запустить экран настройки экранного меню. На экране на- стройки экранного меню можно настраивать параметры контрастности/ яркости, выбора входа, авторегулировки, настройки цвета, информации, ручной...
Page 282: Панели Регулировок
Настройка цвета: включает в себя элементы sRGB, Bluish, Cool, Native, Warm и другие пользовательские цвета. Информация: выберите этот элемент, чтобы вывести на отображение информацию о мониторе VSD241, включая разрешение, частоту развертки по горизонтали, частоту развертки по вертикале, частоту следования пикселей, номер модели, серийный номер и веб-сайт.
Page 283: Уведомления Экранного Меню
Пользовательская настройка беспроводного монитора VSD241 6.5.3 Уведомления экранного меню о бездействии: Экранное меню закроется и монитор вернется к исходному экрану обработки автоматически, если экранное меню не используется в течение заданного времени. No signal • Подключение HDMI монитора не готово. • Подключение между устройством HDMI и беспроводным монитором...
Page 284: Защита Беспроводного Монитора Vsd241
Защита беспроводного монитора VSD241 7 Защита беспроводного монитора VSD241 7.1 Защита данных монитора с помощью фигуры разблокировки экрана Чтобы защитить данные монитора от несанкционированного доступа, используйте функцию блокировки сенсорного экрана с помощью фигуры разблокировки экрана. После активации фигуры разблокировки и блоки- ровки...
Page 285: Создание Фигуры Разблокировки Экрана
Защита беспроводного монитора VSD241 7.1.1 Создание фигуры разблокировки экрана Прикоснитесь к кнопке главного экрана, прикоснитесь к кнопке приложений и выберите «Settings» (Настройки), «Security» (Защита). Прикоснитесь к разделу Screen Lock (Блокировка экрана) → Pattern (Рисунок). Прочитайте отображаемые на экране инструкции и изучите пример...
Page 286: Отключение Защиты Разблокировки Экрана
Защита беспроводного монитора VSD241 7.2 Отключение защиты разблокировки экрана Прикоснитесь к кнопке главного экрана, прикоснитесь к кнопке приложений и выберите «Settings» (Настройки), «Security» (Защита). Выберите None (Нет), чтобы отключить защиту разблокировки экрана. 7.3 Защита данных монитора с помощью PIN-кода Прикоснитесь к кнопке главного экрана, прикоснитесь к кнопке...
Page 287: Защита Данных Монитора С Помощью Пароля
Защита беспроводного монитора VSD241 7.4 Защита данных монитора с помощью пароля Прикоснитесь к кнопке главного экрана, прикоснитесь к кнопке приложений и выберите «Settings» (Настройки), «Security» (Защита). Прикоснитесь к разделу «Screen Lock» (Блокировка экрана) → «Password» (Пароль). На отобразившемся экране «Choose your password» (Выбрать...
Page 288: Защита Данных Монитора С Помощью Функции Face Unlock
фотографию вашего лица, которая будет использоваться для разблокировки устройства. Прочитайте подсказки и выберите «Continue» (Продолжить). Теперь передняя камера VSD241 покажет ваше лицо. Немного отодвиньтесь от передней камеры, чтобы ваше лицо вписывалось в экран «Show Your Face» (Покажите свое лицо). Расположите...
Page 289: Функция Энергосбережения
Защита беспроводного монитора VSD241 7.6 Функция энергосбережения В целях экономии электроэнергии монитор поддерживает режим энергосбережения («спящий» режим). Монитор переходит в режим энергосбережения при простое без обработки данных. При этом экран выключается. Чтобы настроить время до перехода монитора в «спящий» режим, прикоснитесь к кнопке главного экрана, нажмите кнопку...
Page 290: Устранение Неполадок
задней части монитора VSD241. - Проверьте розетку питания, подключив к ней другое устройство (например, настольную лампу). - Если питания нет и после этого, обратитесь в службу поддержки ViewSonic или в продавцу монитора. Нет изображения Проверьте внешнее устройство HDMI и подключения. Монитор...
Page 291: Приложение
Приложение 9 Приложение Спецификация Технические характеристики ЖК-дисплея Размер 61 см (23.8”) Разрешение 1920x1080 Brightness 250 кд/м2 Подсветка Индикатор Толщина 11,2 мм Сенсорный экран Оптический, сенсорный, со стеклом Оборудование Кнопки Кнопка питания *1 Клавиши управления *4 Светодиодный Синий (вкл.) / оранжевый (энергосбережение) индикатор...
Page 292 Приложение ПО ОС Android 4.2.1 JellyBean Поддержка Да нескольких языков Образ с драйверами и инструкцией по Да эксплуатации на жестком диске Приложение Google GMS и VSC System ® ЦП/SoC NVIDIA EGRa Частота 1,7 Гц Количество ядер четыре Графическая система встроенная Память...
Page 293: Служба Поддержки
Служба поддержки Для получения технической поддержки или технического обслуживания изделия см. информацию, приведенную в таблице ниже, или обратитесь с организацией, в которой Вы приобрели монитор. ПРИМЕЧАНИЕ: Вам будет нужен серийный номер монитора. Страна или регион Веб-сайт Tелефон Телефон www.viewsoniceurope. www.viewsoniceurope.com/ service_ru@viewsoniceurope.
Page 294 Smart Display ® Область действия гарантии: В течение гарантийного срока корпорация ViewSonic гарантирует отсутствие в своих изделиях дефектов в материалах и изготовлении. Если в течение гарантийного срока в изделии будут обнаружены дефекты в материалах и изготовлении, корпорация ViewSonic по своему усмотрению отремонтирует или заменит...
Page 295 4. Ремонт или попытка ремонта лицом, не уполномоченным корпорацией ViewSonic. Отказ от ответственности за обновление ОТА: Корпорация ViewSonic не несет ответственность за любые ошибки или опущения в представленной информации. Данное обновление встроенного ПО предназначено для монитора ViewSonic Smart Display. ViewSonic не несет ответственность...

Ce manuel est également adapté pour:

Vs15197

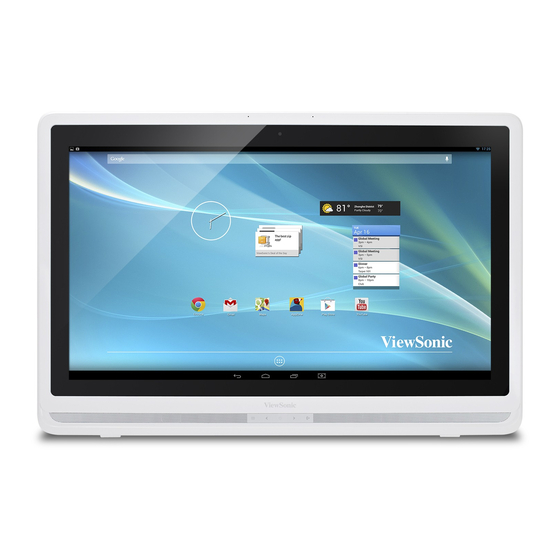

ViewSonic VSD241 Guide De L'utilisateur

English

Français

Español

Deutsch

Les langues disponibles

Liens rapides

Chapitres

Dépannage

Manuels Connexes pour ViewSonic VSD241

Sommaire des Matières pour ViewSonic VSD241
