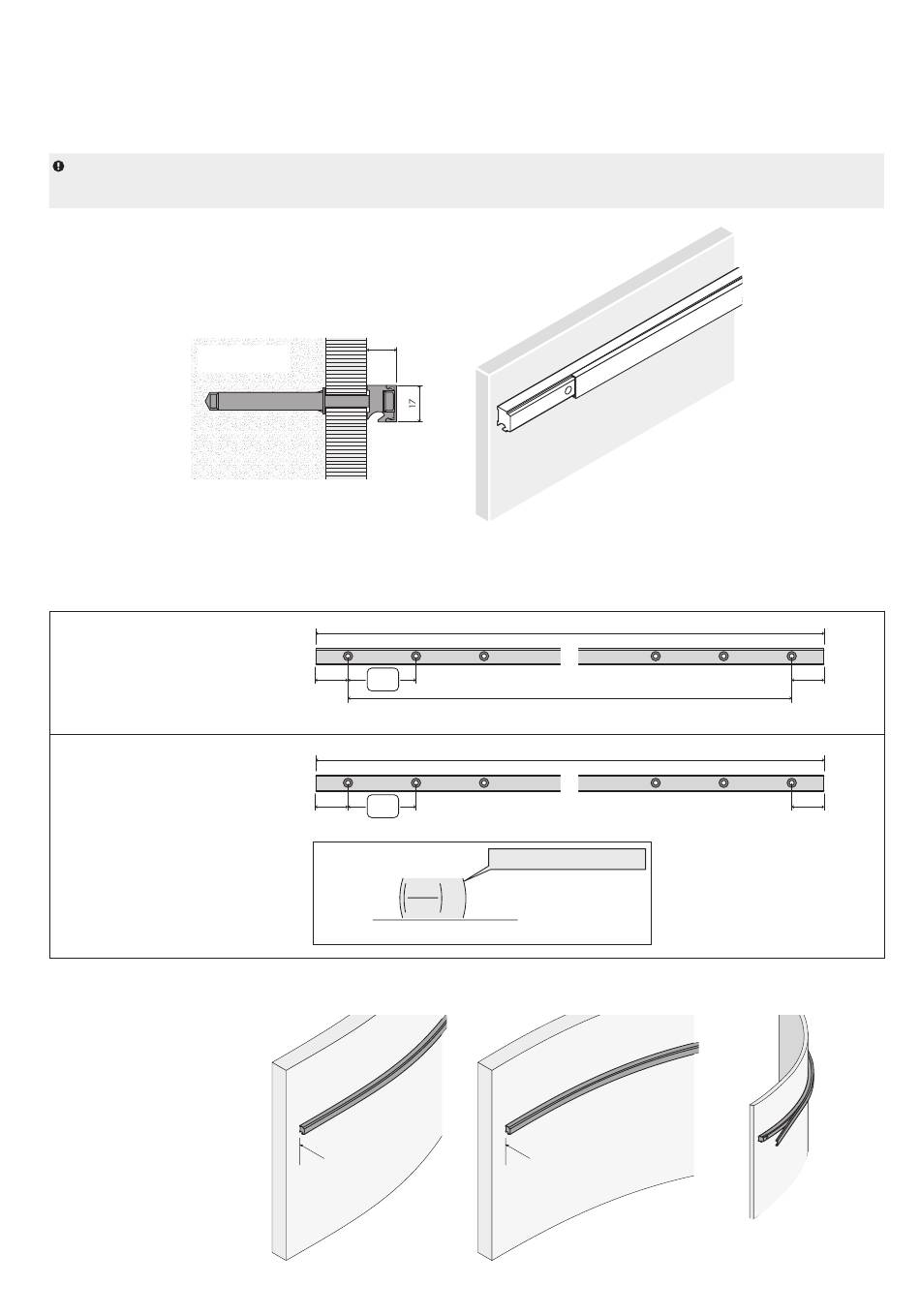

Stripes 16
Données techniques et conseils
Le choix et la répartition des profils doivent être adaptés aux assortiments respectifs et aux charges qui en découlent.
Les profils Stripes 16 peuvent se fixer sur des panneaux/ murs courbes. Pour des rayons compris entre 1000 et 6000 mm, le profil doit être pré-
courbé. Pour des rayons > 6000 mm, il n'est pas nécessaire de pré-courber les profils (ceux-ci se courbent lors de la pose).
Veuillez respecter les indications concernant les valeurs de charge et veillez à ce que les structures existantes supportant le mural / le mobi‑
lier ainsi que leurs fixations puissent supporter les charges prévues.
Veillez à la bonne stabilité des structures autoportantes en fonction des accessoires utilisés.
Mur existant
Répartition des perçages
L = 3100 mm
lto = min. 250 max. 3100 mm
Instructions de montage
Si le rayon est supérieur à 6000 mm,
il n'est pas nécessaire de pré-courber
le profil.
13
25
76.2
X
76.2
round up to a hole number
lto
lto–
–1
x 76.2
76.2
Dim X =
2
Rayon intérieur
Ri > 1000 mm
L
40 x 76.2 = 3048
lto
Rayon extérieur
Ra > 1000 mm
v
( 27 )
X
1/2018 (FR)
57
