4 NOMENCLATURA

4.1 DESCRIZIONE DELL'ACCESSORIO

4.2 DESCRIZIONE DEI TERMINALI DI MISURA

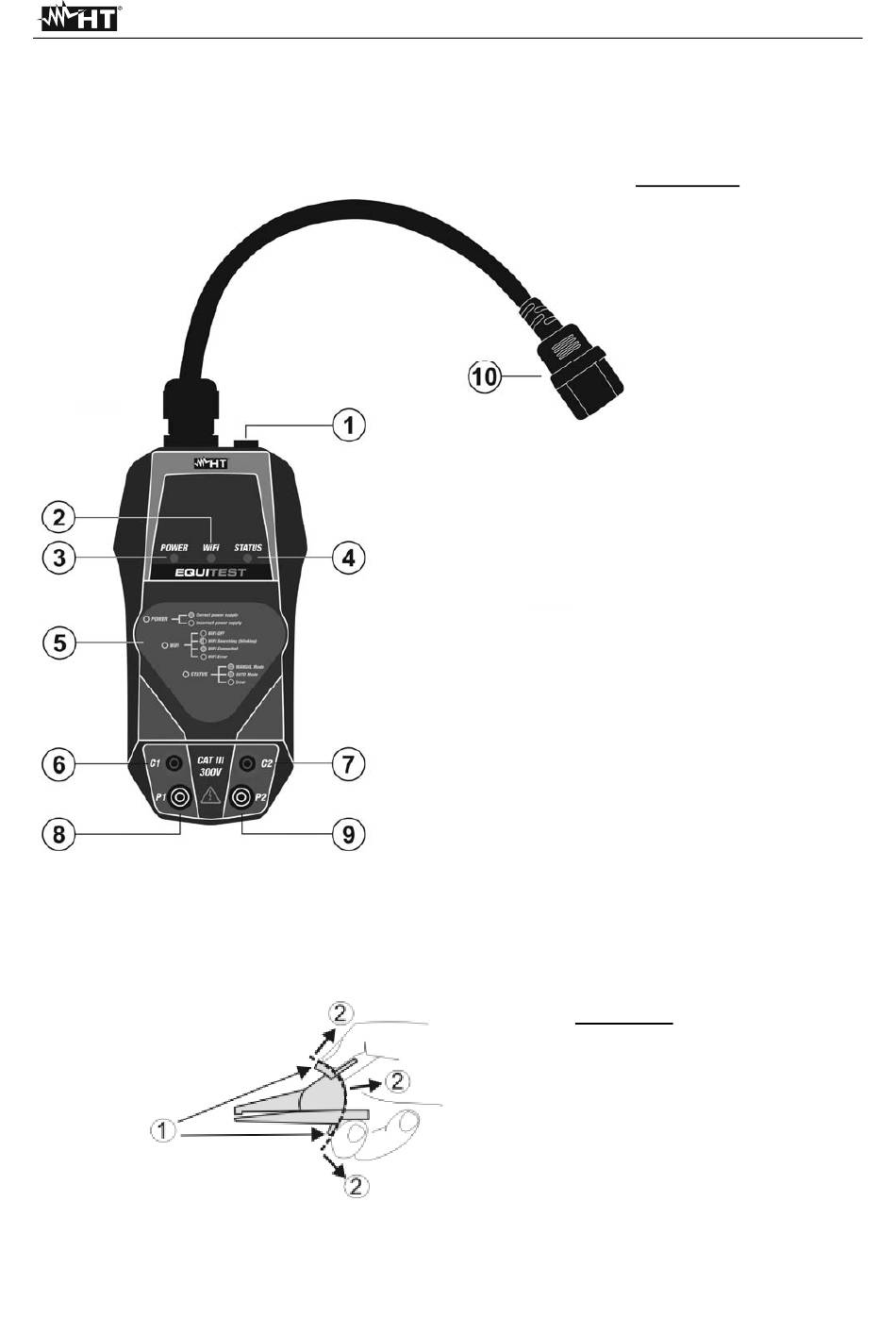

Fig. 1: Descrizione dell'accessorio EQUITEST
Fig. 2: Descrizione dei terminali di misura
LEGENDA:
1. Barriera paramano
2. Zona di sicurezza
IT - 6
EQUITEST
LEGENDA:
1. Ingresso per
collegamento a
strumento MASTER
tramite cavo C2050
2. LED WiFi
3. LED POWER
4. LED STATUS
5. Indicazioni sullo
stato dei LED
6. Terminale di
ingresso C1
7. Terminale di
ingresso C2
8. Terminale di
ingresso P1
9. Terminale di
ingresso P2
10. Spina per
collegamento
alimentazione di
rete
