4 NOMENCLATURA

4.1 DESCRIPCIÓN DEL ACCESORIO
4.2 DESCRIPCIÓN DE LOS TERMINALES DE MEDIDA

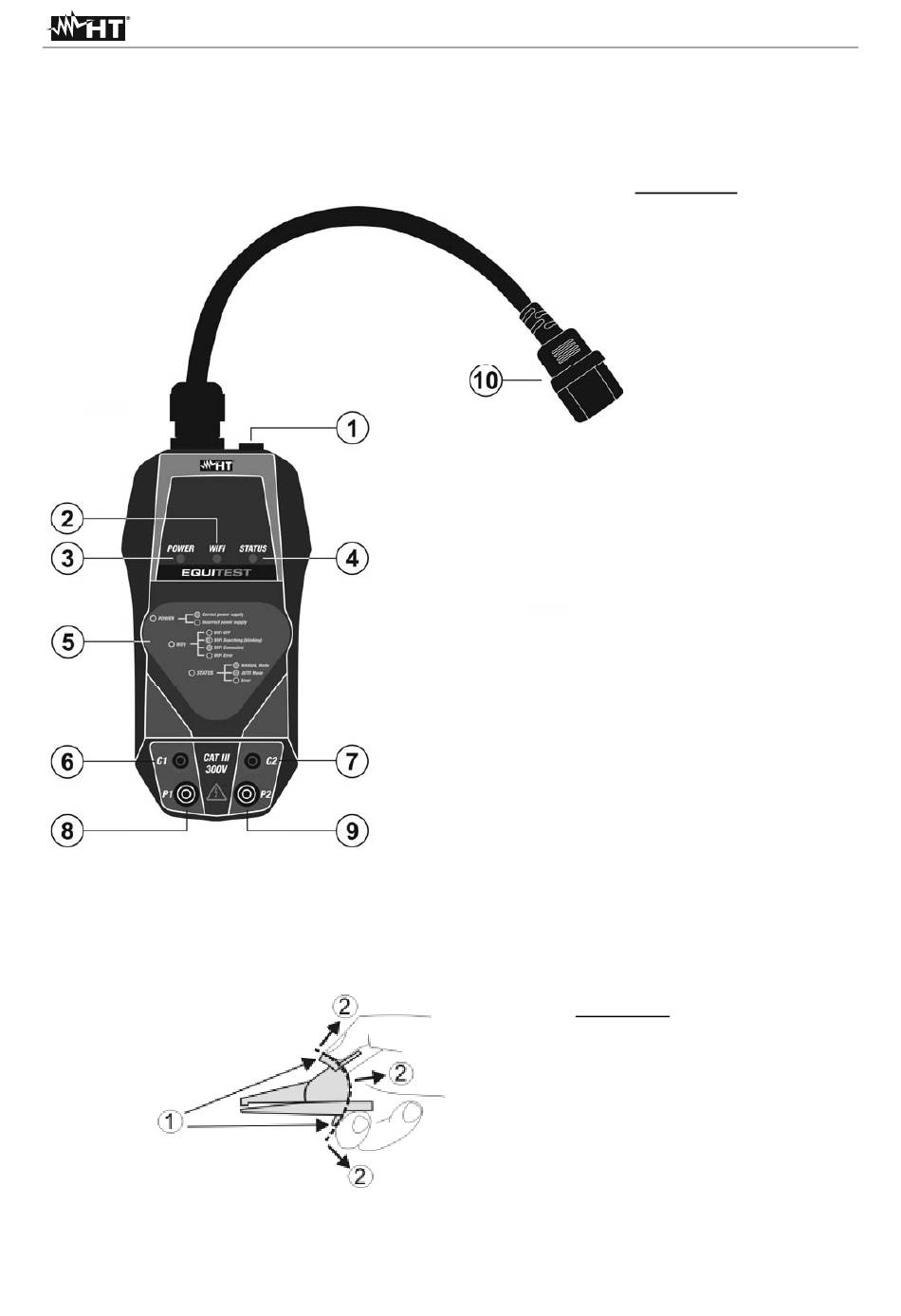

Fig. 1: Descripción del accesorio EQUITEST
Fig. 2: Descripción de los terminales de medida
LEYENDA:
1. Barrera paramano
2. Zona de seguridad
ES - 6
EQUITEST
LEGENDA:
1. Entrada para
conexión con
instrumento
MASTER mediante
cable C2050
2. LED WiFi
3. LED POWER
4. LED STATUS
5. Indicaciones LED
de estado
6. Terminal de entrada
C1
7. Terminal de entrada
C2
8. Terminal de entrada
P1
9. Terminal de entrada
P2
10. Toma para conexión
de alimentación de
red
