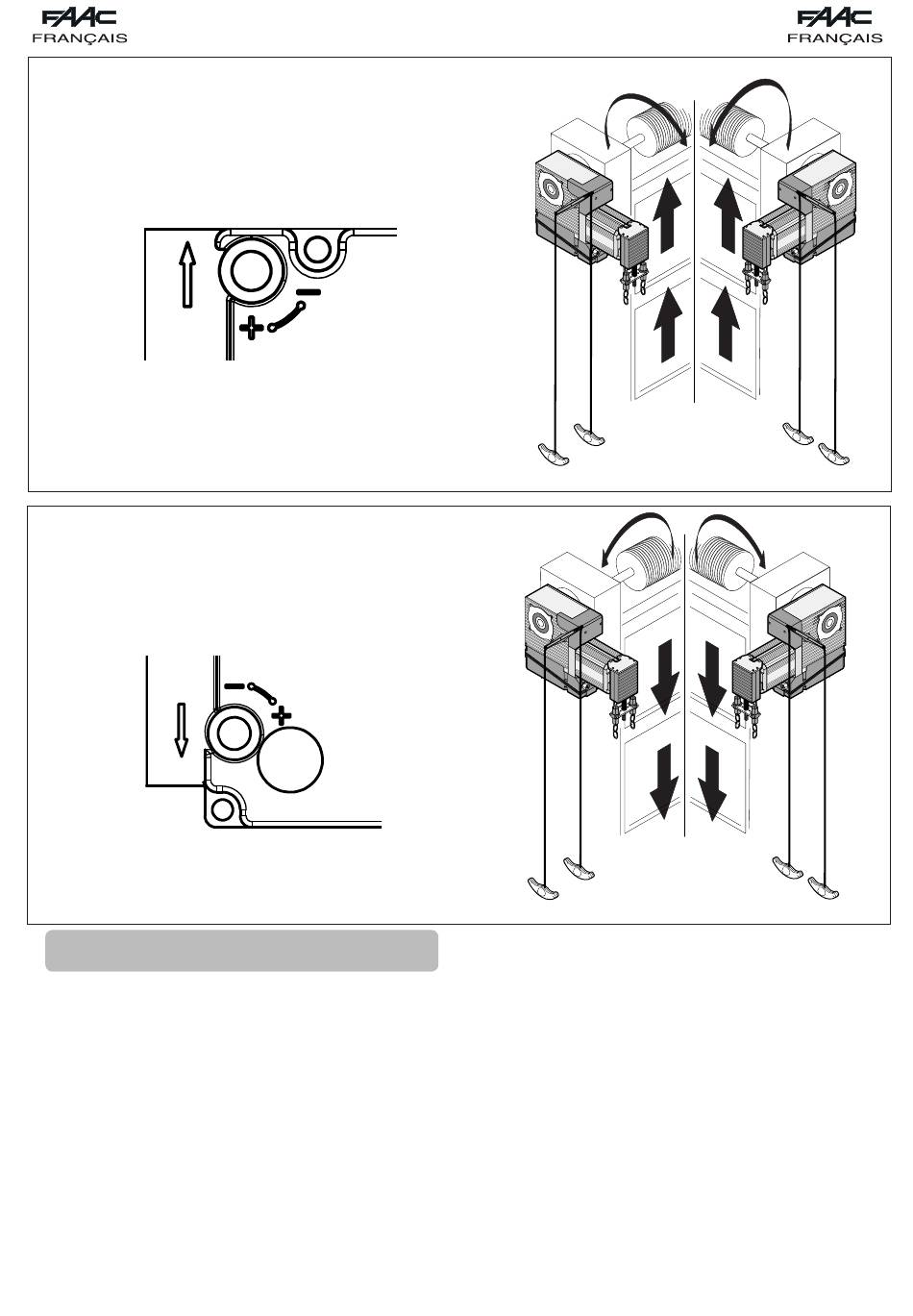

Ouverture
Fermeture
5.8 MONTAGE DU LEVIER DE DEVERROUILLAGE A DI-
STANCE
Effectuer les opérations avec la porte fermée.
Couper à la dimension requise les cordes de commande et les
assembler avec le levier et les poignées (voir figure 15) en tenant
compte du fait que la poigné verte doit agir sur le bras court du
levier.
La figure 16 représente la position du levier avec l'opérateur bloqué
dans les deux vues latérales et les positions correspondantes des
cordes de déverrouillage (avec la poigné rouge) et de blocage
(avec le poigné verte).
Introduire le levier et contrôler qu'il arrive en fin de course dans les
deux directions avec une inclinaison d'environ 45-50°.
Monter la vis de fixation du levier.
Contrôler que la manœuvre à distance est correcte et qu'en
position d'opérateur bloqué, l'actionnement de ce dernier n'est
pas inhibé par le micro-interrupteur de sécurité du déverrouillage.
Reduire course
Augmentation course
Reduire course
Augmentation course
7
Fig. 13
Fig. 14
