Ces instructions sont valables pour les modèles suivants:
FAAC 541 3ph
Les automatismes 541 3ph permettent d'automatiser les portes
sectionnales industrielles équilibrées.
Ils sont constitués par un opérateur électromécanique doté d'une
platine d'interconnexion (541D), pour les armoires de manœuvre
à distance (844T).
L'installation peut être directement réalisée sur l'arbre des tambours
enrouleurs de cordes ou par l'intermédiaire d'un renvoi à chaîne
(en option) avec une réduction 1:1,5 ou 1:2.
Le système irréversible garantit le blocage mécanique de la porte
quand le moteur n'est pas en fonction et l'installation d'une serrure
n'est donc pas nécessaire; le déverrouillage manuel et le système
d'ouverture manuelle (sur les modèles où il est prévu) rendent la
porte manœuvrable en cas de coupure de courant ou de dysfon-
ctionnement.
Les automatismes 541 3ph ont été conçus et construits pour l'intérieur
et l'extérieur.
1.
CARACTERISTIQUES TECHNIQUES
Alimentation (Vca 50-60Hz)
Moteur électrique
Puissance maximum absorbée (W)
Courant absorbé (A)
Condensateur de démarrage (µF)
Protection thermique du bobinage (°C)
Fréquence d'utilisation (S3) ROT
Nombre maxi de cycles consécutifs
Prise de mouvement
mm (1'')
Vitesse de rotation de la prise de mouvement (tours/mn)
Couple nominal à la prise de mouvement (Nm) 70
Tours maxi de la prise de mouvement
Degré de protection
Température ambiante (°C)
Poids maxi du motoréducteur (kg)
Type d'huile
Quantité d'huile (l)
Remarque: se reporter au Tableau 1 pour les applications dotées
d'un renvoi à chaîne
AUTOMATISME 541 3ph
400 (+6 –10%)
asynchrone triphasé 1450 tr/mn
720
1,1
20
140
60%
6
arbre creux passant diam. 25,4
23
24
IP54
-20 / +55
14
FAAC XD220
0,9
Type
Couple
d'application
nominal
(Nm)
Directe
70
Réduction 1:1,5
105
Réduction 1:2
140

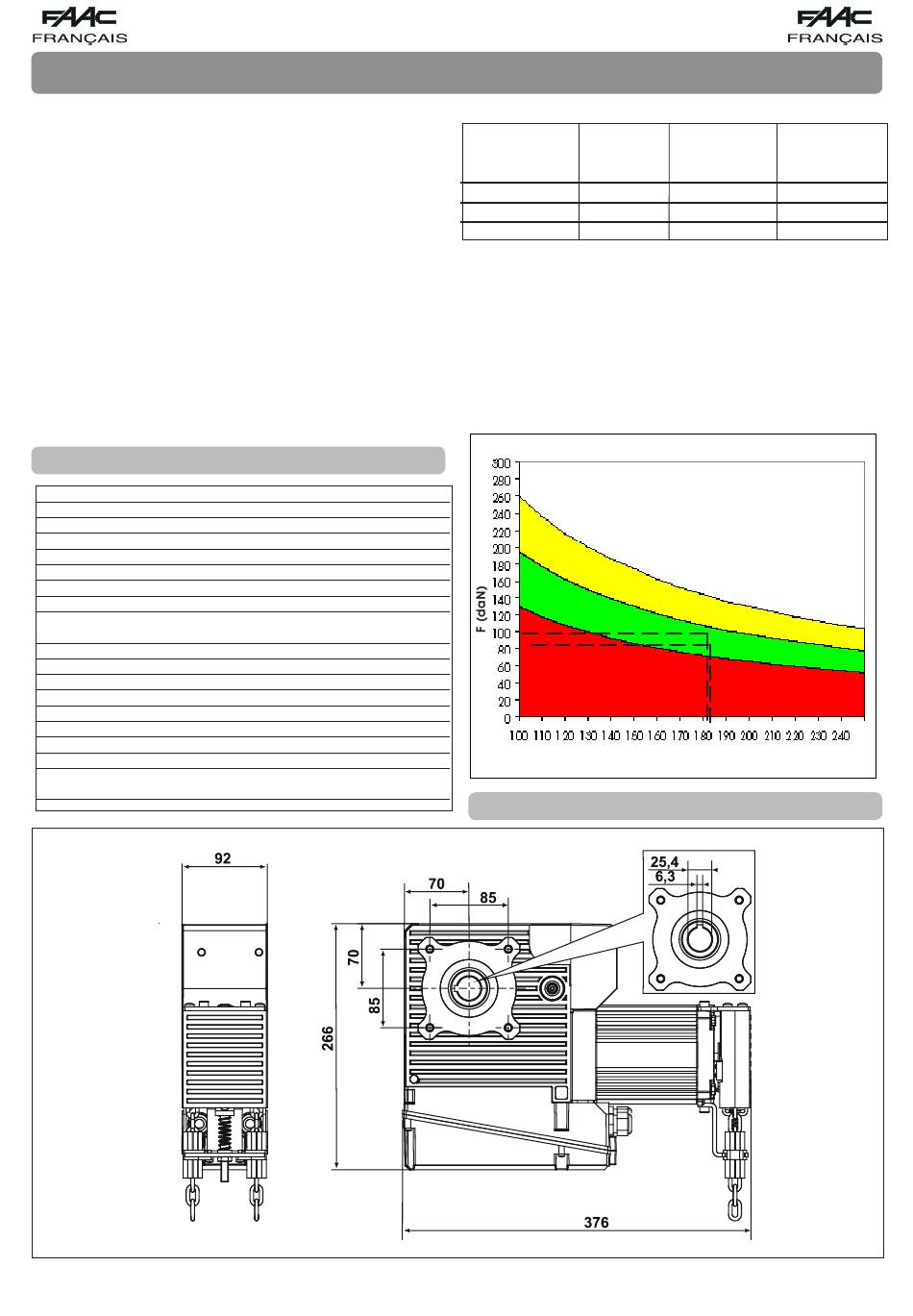

Le graphique 1 indique avec quel type d'application on peut
installer le 541 3ph en considérant la force maximum nécessaire
pour actionner manuellement la porte F, exprimée en daN (1 daN =
force nécessaire pour soulever 1,02 kg), et le diamètre du tambour
enrouleur de câbles Dt, exprimé en millimètres. Si par exemple on
a une porte qu'on peut actionner avec une force de 108 daN et si
le tambour a un diamètre de 180 mm, installer le 541 3ph à renvoi
à chaîne 1:1,5.
N.B. La force F peut être mesurée avec un dynamomètre. Elle n'a
aucune relation directe avec le poids de la porte, mais avec son
équilibrage.
Graphique 1
Renvoi
1:2
Renvoi
1:1,5
Application directe
2. DIMENSIONS ET DESCRIPTION
2
Tableau 1
Vitesse
N° maxi tours
arbre cordes
arbre cordes
(tours/mn)
23
17,2
11,5
Dt (mm)
24
18
12
Fig. 1
