2.
Informations destinées aux installateurs
2.2 Système/installation
2.2.1
Domaine d'utilisation
pour des besoins calorifiques du bien-fonds selon la norme EN 12831.
Les chaudières sont conçues et homologuées pour être utilisées comme générateurs de chaleur pour les installati-
ons de chauffage à eau chaude et pour fonctionner à des températures de service jusqu'à 90 C.Ces chaudières ne do-
ivent être installées que dans des installations fermées. La température max. de départ réglée en usine est de 75 °C.
2.2.2
Appareillage de chauffage
Soupape de sécurité 2,5 bars (jointe en série avec les versions FireWIN UAM et UAML) :
La soupape de sécurité est homologuée (lettre d'identification « H »). Utiliser exclusivement ce type de soupape de
sécurité. Pour les versions de FireWIN sans appareillage de chauffage, la soupape de sécurité doit être fournie par
l'installateur. La conduite d'évacuation de la soupape de sécurité doit être aménagée par l'installateur. La conduite peut
être montée du côté gauche, entre le compartiment à pellets et la paroi latérale gauche et orientée vers l'arrière – fig.
2. La partie prédécoupée dans la paroi arrière doit être arrachée.
Prière de respecter les points suivants :
– Le bon fonctionnement doit être contrôlé par un professionnel lors de la mise en service puis au moins 1x par an.
Arracher la partie prédécoupée de la paroi arrière
Conduite d'évacuation de la soupape
de sécurité

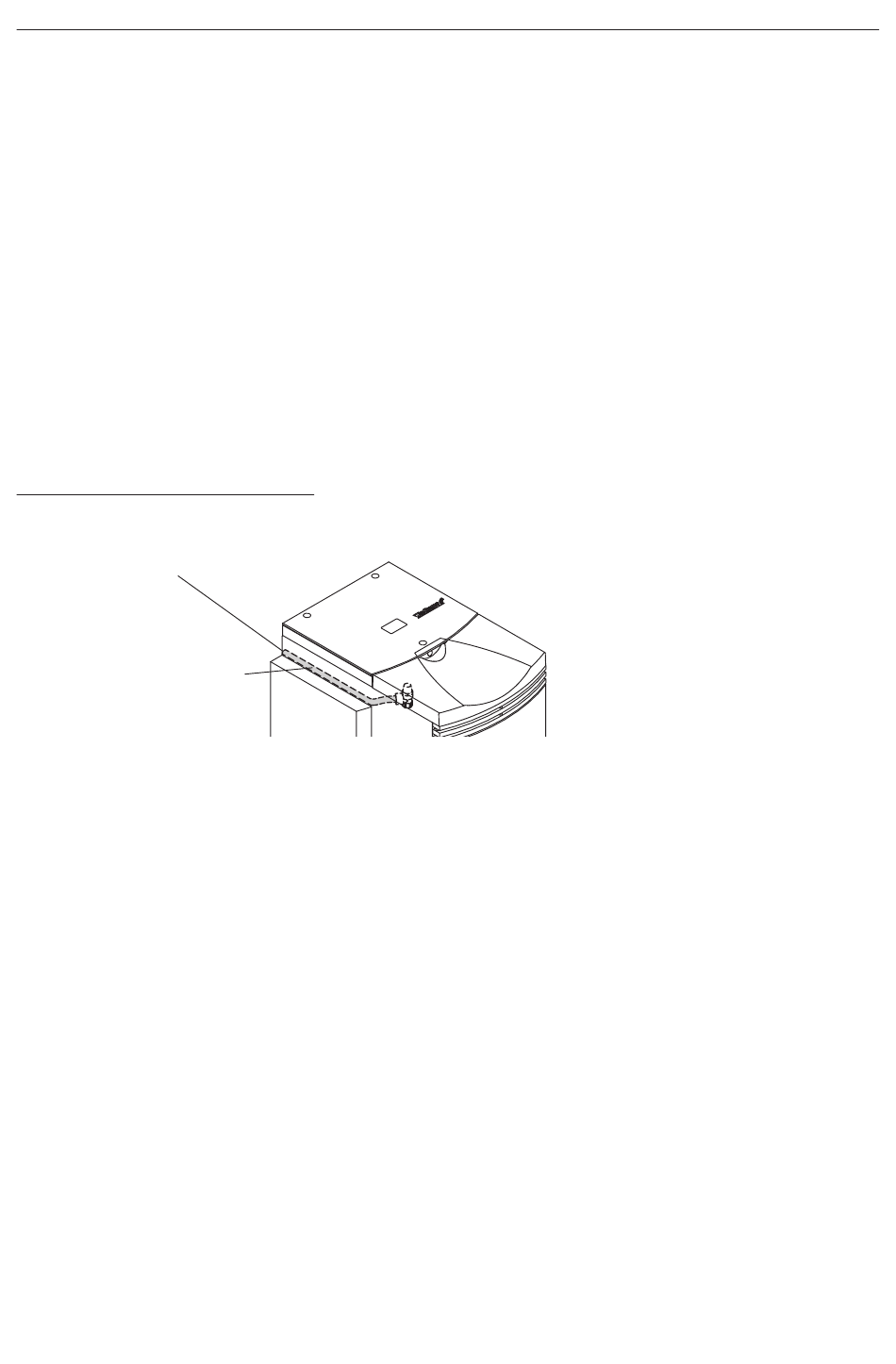

Fig. 2
Conduite d'évacuation de la soupape de sécurité
Vase d'expansion (jointe en série avec les versions FireWIN UAM et UAML) :
vase d'expansion doit être déterminée selon les paramètres de l'installation de chauffage et, dans tous les cas, cal-
culée. A la livraison, le vase d'expansion plat monté dans les chaudières FireWIN dispose d'une pression d'admission
de 1,0 bar et d'une capacité de 12 l. Si ce volume ne suffit pas, un vase d'expansion supplémentaire doit être fourni
par l'installateur.
Manomètre (monté avant en série, derrière la porte de revêtement sur les versions FireWIN UAM et UAML) :
La pression de l'installation doit s'élever à 1 bar minimum. Contrôler la pression de l'installation le plus fréquem-
ment
possible au début, puis 2x par an.
Soupape de purge:
Monté en série sous le couvercle avant de toutes les chaudières. De plus, les variantes UAM et UAML comprennent
un dispositif d'aération manuelle supplémentaire situé derrière la paroi latérale gauche, au niveau du départ et au-
dessus de la pompe de circulation. Dans le cas de chaudières dépourvues de robinetterie, un dispositif d'aération doit
être placé au niveau du départ lorsque le départ est orienté vers le bas.
Sécurité de manque d'eau :
Dans le cas des générateurs de chaleur avec une puissance calorifique nominale jusqu'à 300 kW, une sécurité de
manque d'eau n'est pas indispensable s'il est assuré qu'une montée en température non admissible ne peut se pro-
duire en cas de manque d'eau. Les chaudières sont équipées d'un thermostat électronique et d'un limiteur de tem-
pérature de sécurité homologué. Si la chaudière est montée sur un plan plus élevé que les radiateurs, prévoir im-
pérativement une sécurité de manque d'eau.
7
