310-0190X

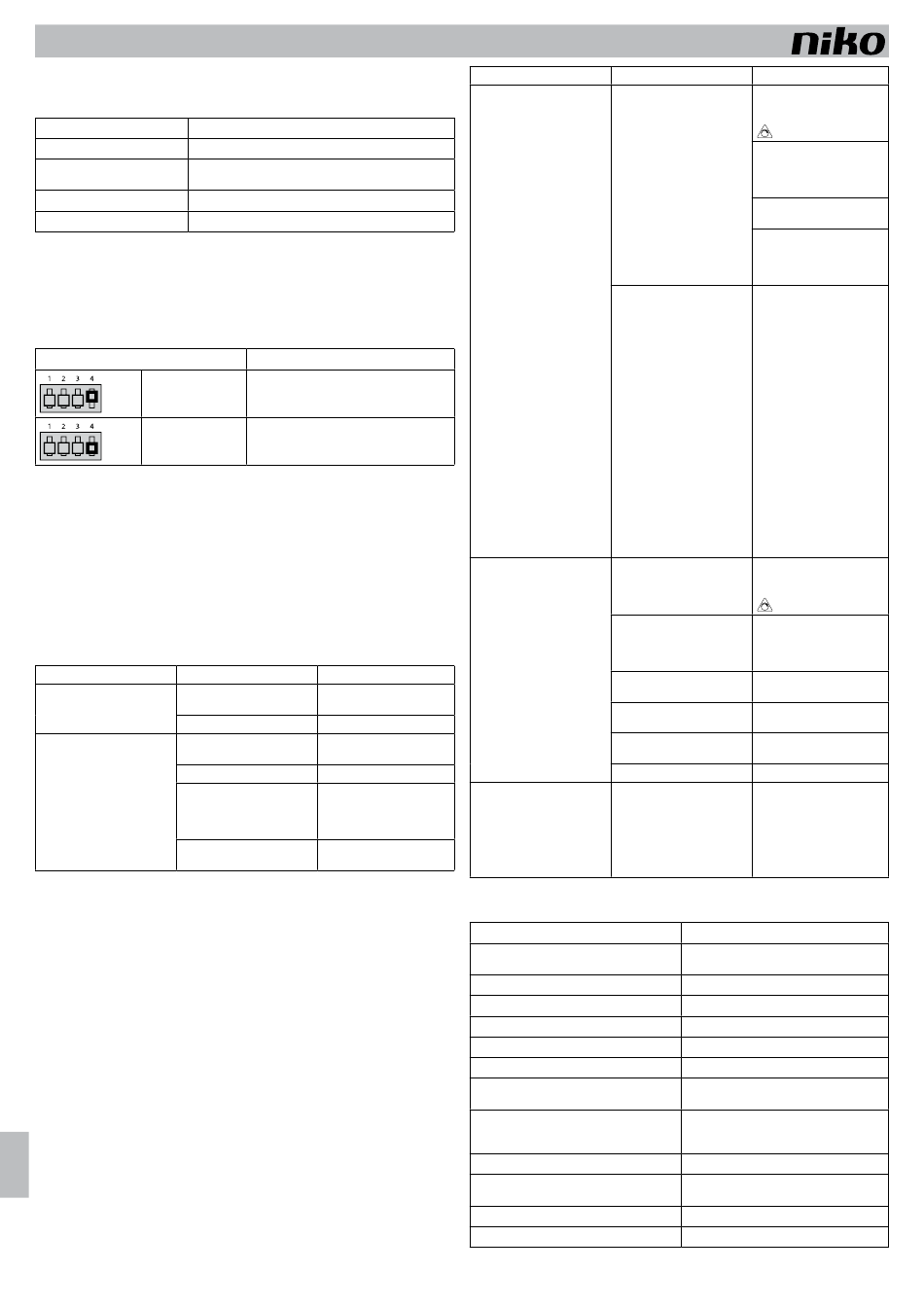

4.3. Bežná prevádzka
Tento stmievač funguje podľa princípov fázového riadenia alebo riadenia reverznou fázou, závisí od nastavení
(pozrite § 3.1.).
Používanie ovládacieho tlačidla
stlačenie
otočenie
rýchle otočenie
pomalé otáčanie
Stmievač namontujte do zapustenej montážnej krabice s hĺbkou min. 40 mm. Všetky súčasti preto zostávajú
pripojené k sieťovému napätiu, a to aj vtedy, keď je záťaž (napr. žiarovka) vypnutá.
4.4. Pamäť
Použitie
Štandardné nastavenie stmievača je bez pamäťovej funkcie. Na zapnutie alebo vypnutie tejto funkcie môžete
použiť štvrtý DIP prepínač za ovládacím tlačidlom:
Poloha DIP prepínača
DIP prepínač hore
DIP prepínač dole
Ak je pamäťová funkcia zapnutá, v trvalej pamäti stmievača je uložená posledná úroveň stmievania pred vypnutím
stmievača. Táto hodnota ostane v pamäti aj v prípade výpadku elektrickej energie.
Ak je pamäťová funkcia zapnutá, stmievač sa prvýkrát zapne pri úrovni osvetlenia zvolenej výrobcom. Osvetlenie
sa následne zapne s poslednou nastavenou hodnotou.
Použitie stmievacích profilov LED 5, LED 6, LED 7 and LED 8 s pamäťovou funkciou
Tieto profily stmievania boli navrhnuté tak, že stmievač sa najprv zapne s maximálnou úrovňou intenzity osvetlenia
(LED 5 a LED 6) alebo pri 50% úrovni intenzity svetla (LED 7 a LED 8), a až potom sa prestaví na pamäťové
nastavenie. Umožňuje to zapnúť každú stmievateľnú úspornú alebo stmievateľnú LED žiarovku.
5. RIEŠENIE PROBLÉMOV
Všeobecné: Signály PLC odosielané prostredníctvom siete by mohli rušiť fungovanie stmievača. Nie je to chyba.
Problém Príčina
Stmievač nefunguje. Červená LED Sieťové napätie je odpojené.
na stmievači nie je zapnutá.
Vodič je chybný.
Stmievač nefunguje. Červená LED Záťaž je odpojená.
na stmievači je zapnutá.
Žiarovky alebo vodič sú chybné.
Minimálna úroveň stmievania je
nastavená príliš nízko.
Profil stmievania je nesprávny.
14
SK
Výsledok
Zapnete alebo vypnete osvetlenie.
Prispôsobujete intenzitu osvetlenia. Keď sa dostanete na maximálnu
intenzitu osvetlenia, jeho úroveň sa viac nemení.
Zvyšujete alebo znižujete intenzitu osvetlenia rýchlejšie.
Prispôsobujete intenzitu osvetlenia s väčšou presnosťou.
Výsledok
pamäťová funkcia zapnutá
pamäťová funkcia vypnutá
Akcia
Pripojte zariadenie do elektrickej
siete.
Vymeňte vodič.
Správne pripojte záťaž pomocou
schémy zapojenia.
Vymeňte žiarovku alebo vodič.
Zvýšte minimálnu úroveň stmie-
vania alebo použite profil s funk-
ciou turbo (LED 3, LED 4, LED 7
alebo LED 8).
Vyberte iný profil a upravte mini-
málnu úroveň stmievania.
nv Niko sa Industriepark West 40, BE-9100 Sint-Niklaas, Belgium — tel. +32 3 778 90 00 — fax +32 3 777 71 20 — e-mail: support@niko.eu — www.niko.eu
Problém Príčina
Stmievač sa vypne sám. Červená Tepelná ochrana proti tepelnému
LED na stmievači bliká. preťaženiu (príliš vysokej teplote) a
ochrana proti skratu boli zapnuté.
Profil stmievania je nesprávny.
Žiarovka bliká. Žiarovka nie je stmievateľná.
Minimálna úroveň stmievania je
nastavená príliš nízko.
Profil stmievania je nesprávny.
Došlo k poruche PLC.
Žiarovka nie je vhodná.
Stmievač je chybný.
Žiarovka sa nedá vypnúť. Dochádza k úniku prúdu spôso-
benému určitými stmievateľnými
LED žiarovkami alebo stmieva-
teľnými úspornými žiarovkami s
nízkou elektrickou záťažou. K úni-
ku prúdu môže dôjsť v dôsledku
kapacitnej záťaže dlhých káblov.
6. TECHNICKÉ ÚDAJE
vstupné napätie
inštalácia
hmotnosť
vlastná spotreba elektrickej energie
max. teplota puzdra (Tc) pri 35 °C (Ta)
maximálna prevádzková teplota (Ta)
max. priemer vodiča na pripojovaciu svorku
min. zaťaženie
max. záťaž*
ochrana
max. vzdialenosť medzi stmievačom a rozšírením
otočného spínača
stupeň krytia
normy
(*) Schopnosť stmievať klesá o 10 % na každých 5 °C, o ktoré okolitá teplota stúpne nad 35 °C.
Akcia
Skontrolujte, či je žiarovka stmie-
vateľná. Zistíte to pomocou na-
sledovného symbolu na balení:
Skontrolujte, či záťaž nie je príliš
veľká. Dávajte si pri tom pozor na
jalový výkon feromagnetických
transformátorov.
Skontrolujte teplotu v zapustenej
inštalačnej krabici (max. 35 °C).
Skontrolujte, či boli použité zmie-
šané záťaže a uistite sa, že v sve-
telnom okruhu sa nachádza len
jeden typ svetelnej záťaže.
V prípade stmievateľných LED
žiaroviek: otestujte profily žia-
roviek postupne a vyberte ten,
ktorý funguje najlepšie. Stmieva-
teľné LED žiarovky, ktoré vyžadu-
jú funkciu turbo (nespustia sa pri
stmievaní na minimum) môžu byť
ovládané s profilmi žiarovky LED
3, LED 4, LED 7 alebo LED 8.
V prípade klasických žiaroviek a
halogénových žiaroviek s elektro-
nickými transformátormi vyberte
profil žiarovky LED 1.
V prípade halogénových žiaroviek
s feromagnetickými transformá-
tormi si vyberte profil žiarovky
LED 2.
V prípade stmievateľných úspor-
ných žiaroviek zvoľte profil žia-
rovky s funkciou turbo: LED 3
alebo LED 4.
Skontrolujte, či je žiarovka stmie-
vateľná. Zistíte to pomocou na-
sledovného symbolu na balení:
Zvýšte minimálnu úroveň stmie-
vania alebo použite profil s funk-
ciou turbo (LED 3, LED 4, LED 7
alebo LED 8).
Vyberte iný profil a upravte mini-
málnu úroveň stmievania.
Pozrite si často kladené otázky o
stmievaní na www.niko.eu/faq.
Vymeňte žiarovku, keď bliká po-
čas stmievania.
Vymeňte stmievač.
Použite inú žiarovku s vyššou
minimálnou elektrickou záťažou.
Alebo použite kompenzátor LED
(09-016-10 alebo 310-0500x)
nad žiarovku medzi prepínací
vodič a neutrálny vodič.
230 V AC ± 10 %, 50 Hz
krabica na zapustenú montáž s hĺbkou zapustenia
min. 40 mm
± 70 g
< 0,5 W
90 °C
pozrite nižšie uvedený graf spotreby
2 x 2,5 mm²
5 W / 20 W (v závislosti od typu záťaže – pozri
§4.1)
200 W / 325 W (v závislosti od typu záťaže aj
okolitej teploty – pozri §4.1 a nižšie uvedený graf
spotreby elektrickej energie)
ochrana proti tepelnému preťaženiu a skratu
75 m
IP20 (bez stredového krytu a rámčeka)
EN60669-2-1
