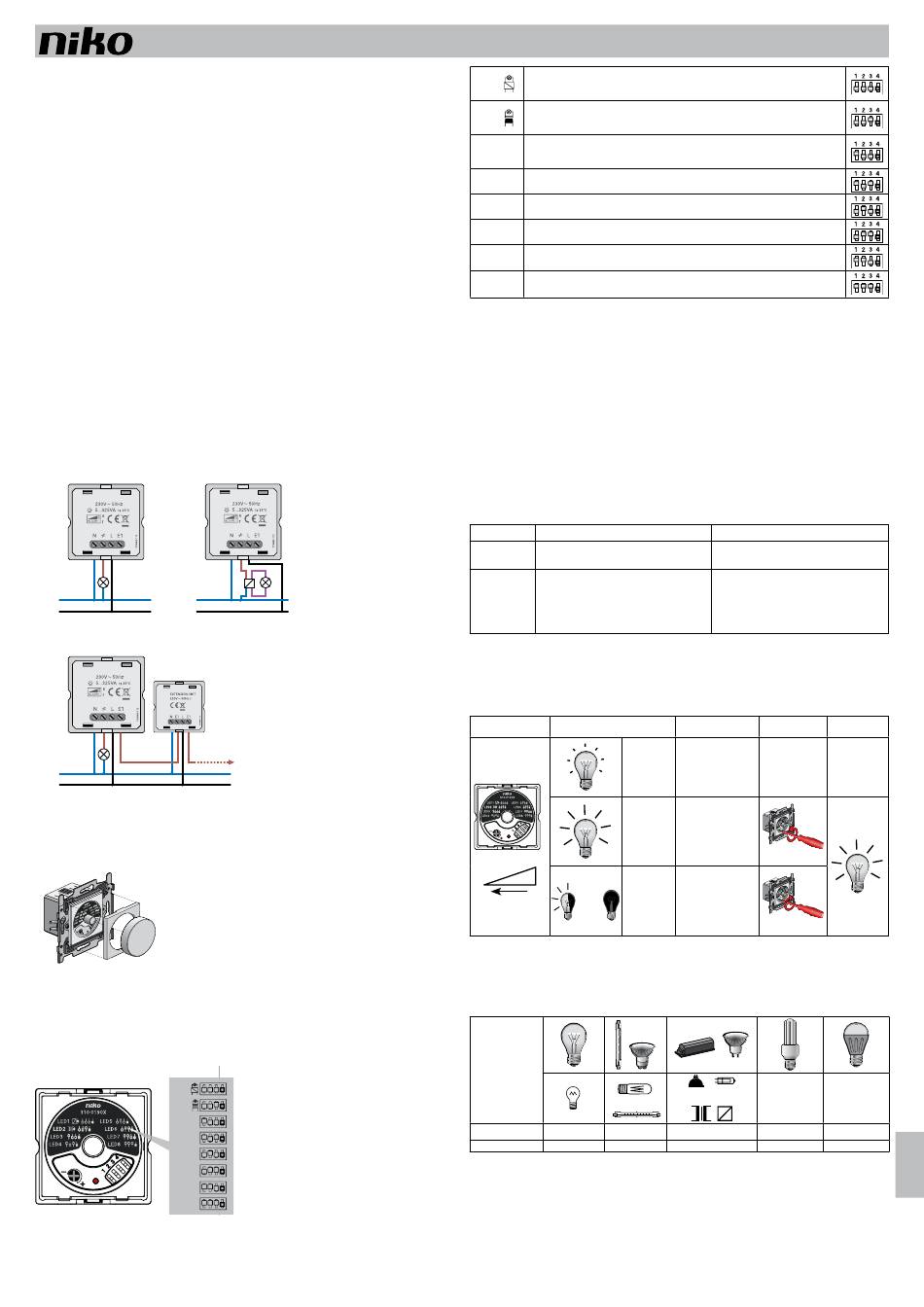

Pred inštaláciou a spustením systému si prečítajte celý návod.
Univerzálny otočný stmievač s odrušením PLC 5 - 325 W, 3-vodičový
1. POPIS
Stmievač je pripojený troma vodičmi a je vhodný na smievanie stmievateľných LED žiaroviek, stmievateľných
úsporných žiaroviek (CFLi), halogénových žiaroviek a klasických žiaroviek. Zariadenie nie je vhodné na ovládanie
motorov.
Stmievač je možné použiť s pamäťou alebo bez nej a je vybavený automatickou detekciou v prípade poruchy
systému (preťaženie, skrat...).
Stredový kryt s ovládačom a rámček sa objednávajú samostatne.
Ak chcete využiť funkciu stmievania z iného miesta, namiesto tlačidla NO musíte použiť rozšírenie otočného
stmievača. K tomuto stmievaču je možné pripojiť až päť rozšírení otočného stmievača (310-0200x). Rozšírenie
otočného stmievača je potrebné objednať samostatne. Viac informácií o tomto výrobku nájdete v príručke pre
rozšírenie otočného stmievača.
2. MONTÁŽ
Nebezpečenstvo: Pred inštaláciou stmievača odpojte všetky zdroje napájania. Nepripájajte zariadenie k napá-
jaciemu zdroju až do dokončenia inštalácie (vrátane stredového krytu a rámčeka).
Tip: Nepoužívajte jeden stmievač pre rôzne záťaže.
Tip: Stmievač inštalujte len v prostredí s takou vlhkosťou vzduchu, pri ktorej nedochádza ku kondenzácii
(30 % – 70 %).
1. Stmievač a záťaž(e) zapojte podľa schémy nižšie v závislosti od počtu ovládacích bodov:
1 ovládací bod 1 ovládací bod
230 V AC záťaž transformátor 12 V
N N
230 Vac
230 Vac
L L
niekoľko ovládacích bodov*
max. 5x 310-0200X
N
230 Vac
L
* Tri svorky (N, L, E1) stmievača pripojte k zodpovedajúcim pripojovacím svorkám rozšírenia otočného
stmievača.
2. Stmievač namontujte do zapustenej montážnej krabice s hĺbkou zapustenia min. 40 mm.
3. Všetky časti zabezpečte podľa obrázka nižšie:
3. NASTAVENIA
3.1. Upravte nastavenia stmievača podľa typu žiarovky
Manuálne nastavte prvé tri DIP prepínače pod ovládacím tlačidlom podľa typu svetelnej záťaže, ktorú chcete stmievať.
Pozrite si nižšie uvedený graf, v ktorom sú uvedené správne nastavenia pre DIP prepínače podľa jednotlivých
typov žiaroviek.
LAMP MEMORY
LED1
LED2
LED3
LED4
LED5
LED6
LED7
LED8
nv Niko sa Industriepark West 40, BE-9100 Sint-Niklaas, Belgium — tel. +32 3 778 90 00 — fax +32 3 777 71 20 — e-mail: support@niko.eu — www.niko.eu
PM310-0190XR20363
12 V
Stmievateľná LED žiarovka, halogénová žiarovka s elektronickým transformátorom
LED 1
alebo klasická žiarovka – riadenie reverznou fázou
Stmievateľná žiarovka alebo halogénová žiarovka s feromagnetickým
LED 2
transformátorom – fázové riadenie
Stmievateľná žiarovka alebo stmievateľná úsporná žiarovka – riadenie reverznou
LED 3 *
fázou
LED 4 *
Stmievateľná žiarovka alebo stmievateľná úsporná žiarovka – fázové riadenie
LED 5
Stmievateľná LED žiarovka – riadenie reverznou fázou
LED 6
Stmievateľná LED žiarovka – fázové riadenie
LED 7 * Stmievateľná LED žiarovka – riadenie reverznou fázou
LED 8 * Stmievateľná LED žiarovka – fázové riadenie
(*) Tieto profily svetelných zdrojov sú vybavené funkciou turbo. To znamená, že po zapnutí bude svietidlo krátku
dobu svietiť veľmi jasne a potom sa jeho intenzita zníži na požadovanú úroveň stmievania (ak bola aktivovaná
pamäťová funkcia). Tieto profily boli osobitne vyrobené pre svietidlá, ktoré nie je možné po stmení opäť zapnúť.
3.2. Výber profilu pre LED žiarovky
Pre výber správneho profilu pre inštalované LED žiarovky postupujte takto:
1. Jeden za druhým vyskúšajte profily LED 5 a LED 6.
Ak jeden z týchto profilov funguje správne, prejdite na § 3.3.
2.Ak nie, jeden za druhým vyskúšajte profily LED 1 a LED 2. Ak jeden z týchto profilov funguje správne, prejdite
na § 3.3.
3. Ak nie, znamená to, že LED žiarovky potrebujú na rozsvietenie väčšie množstvo elektrickej energie. V takom
prípade vyberte z profilov žiaroviek LED 3, LED 4, LED 7 alebo LED 8. Tieto profily majú funkciu turbo, ktorá
zabezpečí, že pri naštartovaní budú mať žiarovky dostatočné množstvo elektrickej energie, aby prešli do
požadovanej úrovne stmievania (v prípade zabudovanej pamäťovej funkcie).
Nižšie uvádzame príklad výhod a nevýhod posledných dvoch profilov:
Profil
LED 1 alebo LED 2
Výhody
Žiarovka chvíľu po zapnutí nesvieti silno
Nevýhody • Žiarovka nemôže byť stlmená na
minimálnu úroveň
• V niektorých prípadoch je rozdiel v
možných nastaveniach svetelného
výkonu obmedzený
Po nastavení minimálnej úrovne vypnite a zapnite stmievač. Ak nie je svetlo zapnuté (pri aktivovanej pamäťovej
funkcii), vyberte taký profil žiarovky s funkciou turbo (LED 3, LED 4, LED 7 alebo LED 8), pozrite § 3.1.
3.3. Nastavenie minimálnej intenzity osvetlenia
S cieľom dosiahnuť (optimálny) maximálny rozsah pre každú žiarovku je možné nastaviť minimálnu úroveň.
Akcia Ovládanie
Stmievanie na
Je na
minimálnu úroveň
minimálnej
úrovni
Stále
svieti príliš
intenzívne
Nie je zap-
nuté alebo
MIN MAX
bliká
ALEBO
4. PREVÁDZKA A POUŽÍVANIE
4.1. Povolené záťaže
V nasledujúcej tabuľke je uvedený prehľad maximálnej záťaže povolenej na typ žiarovky pri prevádzkovej
teplote do 35 °C.
typ svetelnej
záťaže
HAL. 230 V HAL. 230 V
max. 8,5 mm
325 W 325 W
min. 5 W 5 W
4.2. Odrušenie PLC
Tento stmievač je vybavený odrušením PLC signálov. Toto zabudované odrušenie sa pokúša odstrániť čo najväčšie
množstvo rušivých signálov zo sieťového napájania, aby mohla väčšina žiaroviek optimálne fungovať bez
blikania a bzučania.
Upozorňujeme: V dôsledku technických obmedzení nie je možné splniť úroveň kvality priemyselných
PLC filtrov.
Pre viac informácií o redukcii PLC signálov si pozrite časté otázky na www.niko.eu/faq.
310-0190X
LED 3, LED 4, LED 7 alebo LED 8
Žiarovka môže byť stlmená na minimálnu
úroveň
Po zapnutí je svetlo žiarovky nakrátko silnejšie,
ak bola nastavená nízka úroveň stmievania
Záver Akcia Ovládanie
Minimálna úroveň / /
stmievania OK
Minimálna úroveň
stmievania je príliš
vysoká
Minimálna úroveň
stmievania je príliš
nízka
stmievateľná
stmievateľná
HAL. 12 - 24 V
úsporná
LED žiarovka
žiarovka
325 W 200 W 200 W
20 W 5 W 5 W
