4 Montage | 4.3 Montage sur l'appareil de KaVoLUX 540 LED U

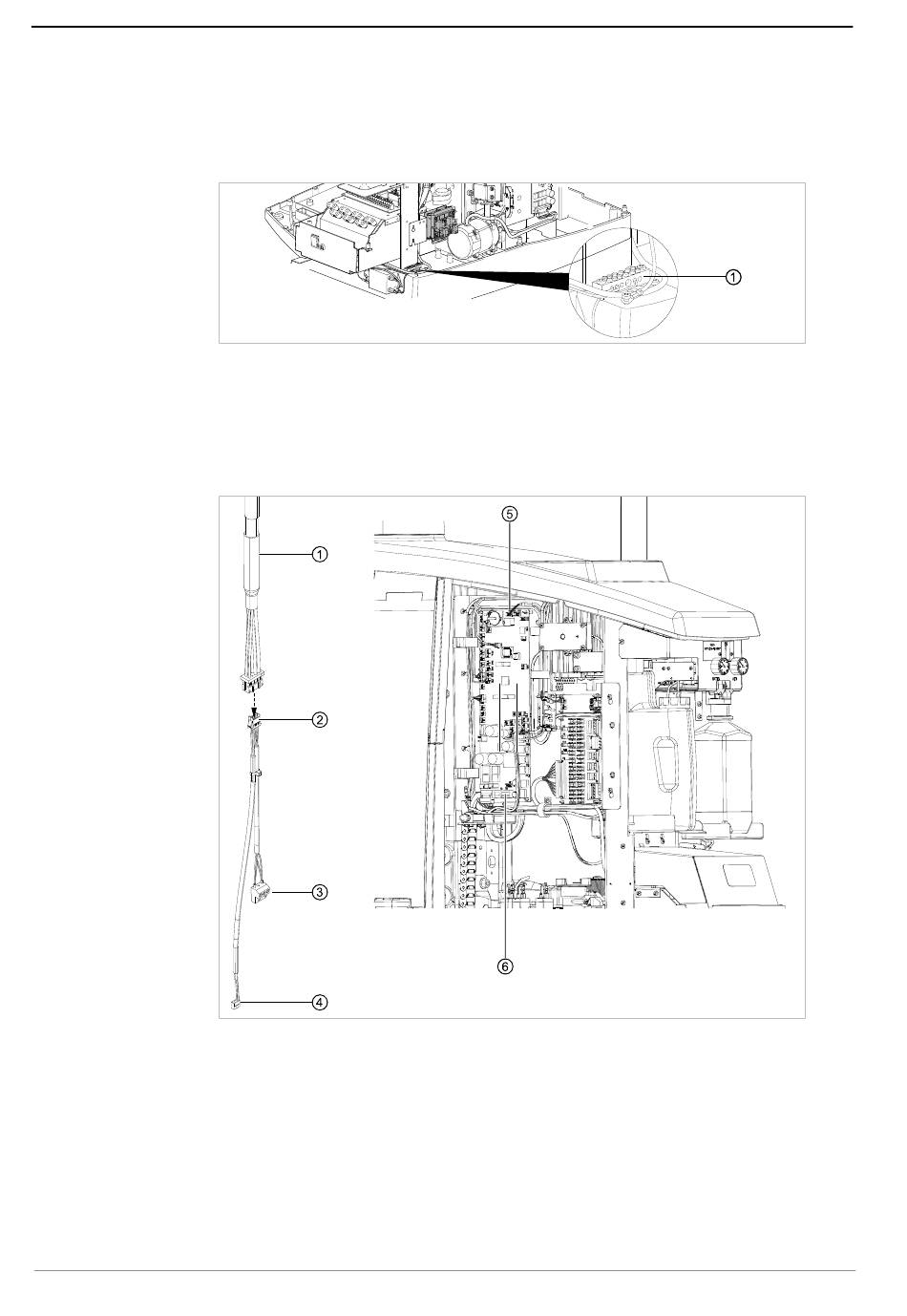

Raccordement des câbles
▶ Visser le conducteur de protection sur la borne du conducteur de protection
①.
▶ Enficher le câble de commande et d'alimentation ① sur l'adaptateur de
câble ②.
▶ Enficher le câble de commande ④ (X87) sur l'emplacement ⑤ (X87) de la
platine de commande centrale.
▶ Enficher le connecteur d'alimentation ③ (X8) sur l'emplacement ⑥ (X8) de
la platine de commande centralisée.
36 / 112
