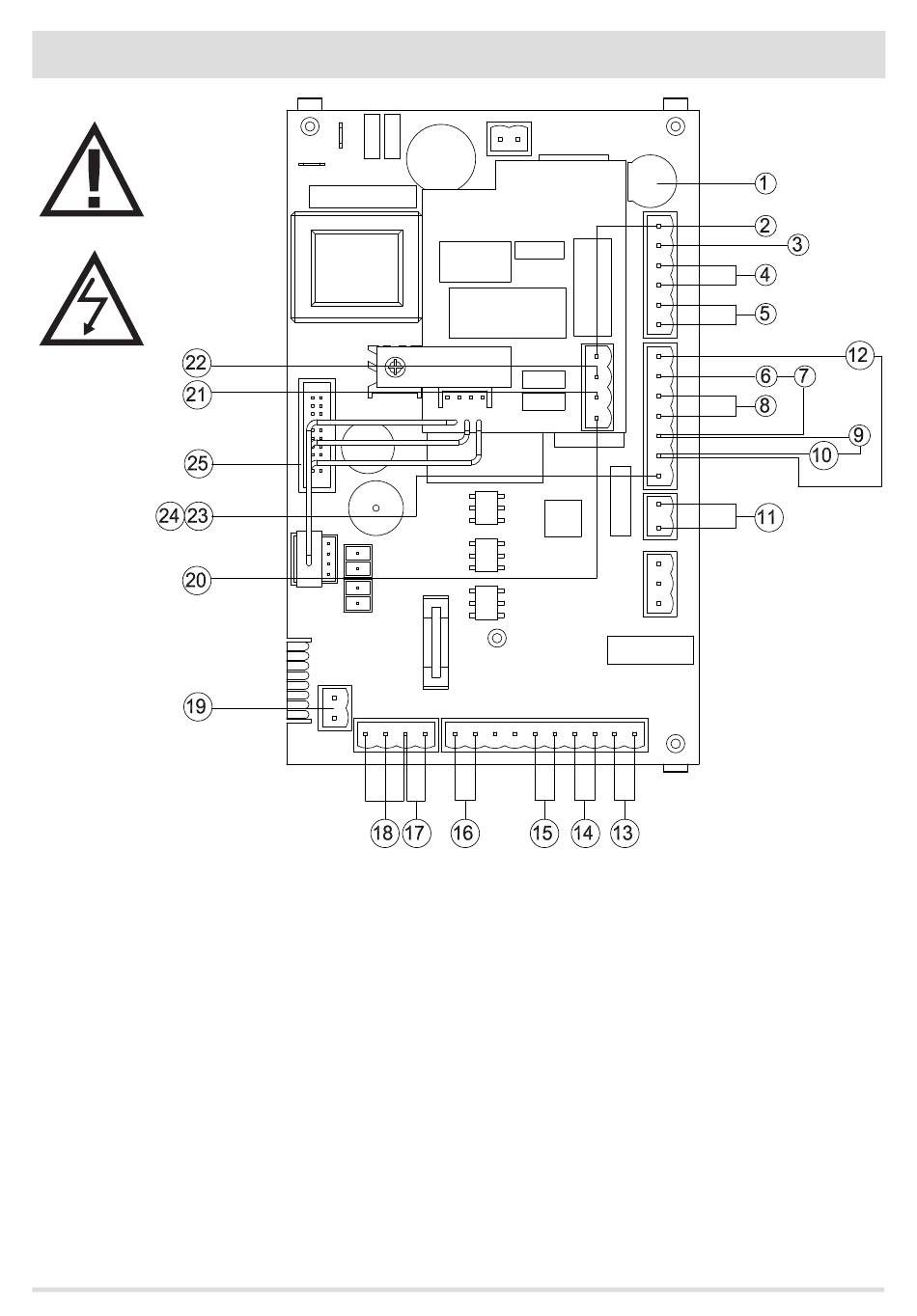

13-SCHEMA ELECTRIQUE
LEGENDE CABLAGES CARTE MERE
1. FUSIBLE
2. PHASE CARTE
3. NEUTRE CARTE
4. VENTILATEUR EXPULSION FUMEES
5. VENTILATION D'AMBIANCE
6. THERMOSTAT DE SECURITE PELLETS
7. THERMOPROTECTEUR EAU
8. BOUGIE DE PRECHAUFFAGE
9. PRESSOSTAT EAU
10. PRESSOSTAT AIR
11. RACCORDEMENT CHAUDIERE SUPPLEMENTAIRE (BORNE)
12. VIS SANS FIN
13. SONDE FUMEES
N.B. Les câbles électriques de chaque composant sont munis de connecteurs précâblés dont la mesure diffère l'une de
l'autre.
64
14. RACCORDEMENT THERMOSTAT EXTERNE (BORNE)
15. SONDE D'AMBIANCE INTERNE
16. RACCORDEMENT SONDE ECHANGEUR/BOUILLEUR (BORNE)
17. SONDE TEMPERATURE EAU CHAUDIERE
18. CONTROLE TOURS VENTILATEUR EXPULSION FUMEES
19. FLUXOSTAT
20. PHASE VANNE A 3 VOIES (CHAUFFAGE)
21. PHASE VANNE A 3 VOIES (SANITAIRE)
22. PHASE POMPE
23. NEUTRE POMPE
24. NEUTRE VANNE A 3 VOIES
25. TABLEAU DE COMMANDE
