5- RACCORDEMENT HYDRAULIQUE

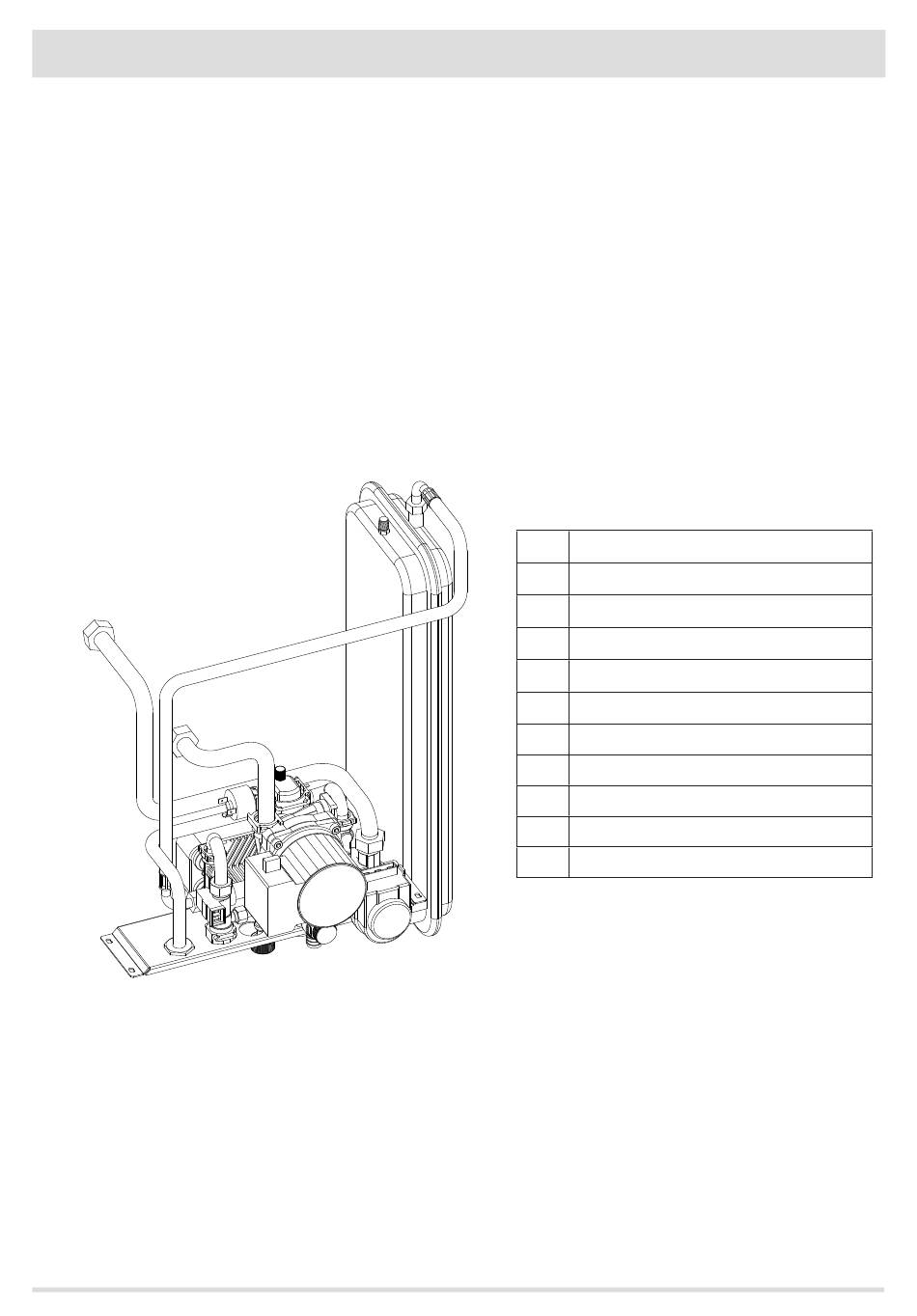

KIT HYDRAULIQUE
La chaudière est dotée d'un kit complet destiné à la production d'eau chaude sanitaire composé de :
•
Echangeur spiralé
•
Vanne de déviation à 3 voies
•
Fluxostat
•
Tuyaux et raccords pour le raccordement
Le kit, déjà pré-monté par le fabricant, doit réchauffer l'eau sanitaire en provenance de la ligne hydrique de l'habitation.
Dès qu'il y a demande d'eau chaude par l'intermédiare de l'ouverture d'un robinet, le fluxostat interne commande à la vanne de déviation
de convoyer l'eau chaude contenue dans la chaudière en direction de l'échangeur à plaques. la température de l'eau sanitaire dépend
beaucoup de la température de l'eau à l'intérieur du dispositif de réchauffement et avec une bonne approximation, elle se calcule en
enlevant 10°-15°C à la valeur lue sur le tableau de commande du poêle (température de l'eau dans la chaudière).
Si la chaudière est en ECO-STOP et qu'il y a une demande d'eau chaude, la chaudière, 30 secondes après la demande, commence
automatiquement le processus d'allumage pour chauffer l'eau à l'intérieur de la chaudière et ensuite l'eau sanitaire.
Service Technique - Droits réservés - Reproduction interdite
1
POMPE
2
RACCORDEMENT MANOMETRE
3
RACCORDEMENT VASE D'EXPANSION
4
ROBINET DE REMPLISSAGE
5
PRESSOSTAT
6
VANNE DE SECURITE
7
VANNE BYPASS
8
ROBINET D'EVACUATION
9
FLUXOSTAT
10
VANNE A TROIS VOIES
11
ECHANGEUR
27
