Shindaiwa BCK-10 Mode D'emploi

Shindaiwa BCK-10 Mode D'emploi

Kit de conversion
Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
X7502802401
02/11

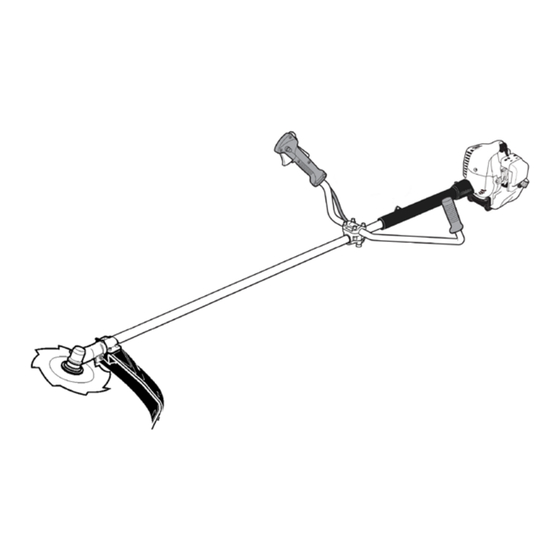

KIT DE CONVERSION DU TAILLE-BORDURES
SHINDAIWA T242 EN DÉBROUSSAILLEUSE
Modéle: BCK-10
AVERTISSEMENT !
Réduire le risque de blessure pour l'utilisateur et les autres personnes !
Lire le manuel d'utilisation d'origine fourni avec l'appareil à convertir, et se
familiariser avec son contenu. Toujours porter des protections oculaires et
auditives lors de l'utilisation.

Publicité

Table des Matières
loading

Manuels Connexes pour Shindaiwa BCK-10

Sommaire des Matières pour Shindaiwa BCK-10

  • Page 1 KIT DE CONVERSION DU TAILLE-BORDURES SHINDAIWA T242 EN DÉBROUSSAILLEUSE Modéle: BCK-10 AVERTISSEMENT ! Réduire le risque de blessure pour l’utilisateur et les autres personnes ! Lire le manuel d’utilisation d’origine fourni avec l’appareil à convertir, et se familiariser avec son contenu. Toujours porter des protections oculaires et auditives lors de l’utilisation.

  • Page 2: Table Des Matières

    à l’instal- Echo, Inc. se réserve le droit d’apporter des modifications lation. La référence du kit de fixation Shindaiwa requis est aux produits sans préavis, et sans obligation d’effectuer ces modifications sur les appareils déjà fabriqués.

  • Page 3: Étiquettes De Sécurité

    étiquettes supplémen- taires peuvent être obtenues auprès du revendeur local agréé Shindaiwa. Avant de mettre l’étiquette neuve, retirer l’ancienne et nettoyer le tube externe à l’aide d’alcool à brûler ou d’un produit de nettoyage similaire.

  • Page 4: Assemblage

    Assemblage Mise en place de la lame de débroussailleuse 1. Retourner le de façon à positionner l’arbre de sortie du carter renvoi d’angle sur le dessus. 2. Mettre le trou du support au même niveau que le trou de la bride du carter renvoi d’angle, et bloquer temporairement l’arbre de sortie en insérant une clé...

  • Page 5: Retirer La Poignée

    Retirer la poignée T242 avec poignée à 4 vis 1. Retirer les quatre vis à tête creuse (A) de la poignée (B), et retirer celle-ci et le support de montage (C). Retirer la poignée T242 avec poignée à 1 vis 1.

  • Page 6: Commande Des Gaz Et Fils D'allumage

    Commande des gaz et fils d’allumage 1. Desserrer le bouton du couvercle du filtre à air et l’enlever. 2. Retirer l’extrémité du câble d’accélérateur (A) du trou de l’action- neur du carburateur. 3. Débrancher les deux fils du commutateur de coupure d’allumage : a.

  • Page 7: Installer La Patte De Suspension De Harnais

    Installer la patte de suspension de harnais 1. Glisser la patte de suspension de harnais (A) sur le tube externe d’ar- bre d’entraînement (B), et mettre en place sans serrer la vis de 5 mm x 12 mm (C) et son écrou (D). Ne pas serrer complètement la vis avant que les réglages aient été...

  • Page 8: Mettre En Place Le Nouveau Pare-Débris D'accessoire De Coupe

    Mettre en place le nouveau pare-débris d’accessoire de coupe Mettre en place le pare-débris d’accessoire de coupe sur le tube externe. 1. Insérer le pare-débris (A) entre le tube extérieur et la plaque de montage du pare-débris (B). 2. Fixer les deux cales (C) et le clamp supérieure (D) sur le tube extérieur et fixer sans serrer les quatre vis hexago- nales (E) doigt serrent.
  • Page 9 Mise en place de la lame de débroussailleuse 1. Installer le support de lame (A1) sur l’arbre de sortie (G). 2. Aligner le trou du support de lame avec le trou correspondant du flasque du boîtier de transmission, puis bloquer provisoirement l’arbre de sortie en insérant une clé...

  • Page 10: Installation De La Lame De Débroussailleuse

    Installation de la lame de débroussailleuse Cas Gear avec verrouillage latéral trou outil. 1. Installer le support petite lame (A2) sur l’arbre de sortie (G). 2. L ‘encoche dans le support de petite lame (A2) avec l’encoche dans la bride d ‘engrenage.

  • Page 11: Bandoulière

    Bandoulière Régler la bandoulière de façon à ce que l’épaulette repose de façon confortable sur l’épaule du côté opposé à l’appareil, et que l’accessoire de coupe soit paral- lèle au sol. Vérifier que tous les crochets et dispositifs de réglage sont bien en place.

  • Page 12: Utilisation D'une Lame De Débroussailleuse

    Utilisation d’une lame de débroussailleuse AVERTISSEMENT ! ■ Avant de travailler avec un appareil équipé d’une lame, toujours inspecter la zone, et en retirer les objets pouvant être un obstacle à la lame ou l’endommager. ■ Ne jamais utiliser une lame à proximité des trottoirs, poteaux de clôtures, bâtiments ou autres éléments susceptibles de provoquer des blessures ou des dégâts.
  • Page 13 REMARQUES...
  • Page 14 REMARQUES...
  • Page 15 REMARQUES...

  • Page 16: Service Après-Vente Echo

    Avant d’appeler, veiller à disposer des numéros de modèle et de série de l’unité. ie et d’établir un lien direct entre Shindaiwa et l’acheteur pour le cas ou il faudrait prendre contact avec celui-ci. ECHO Incorporated.
