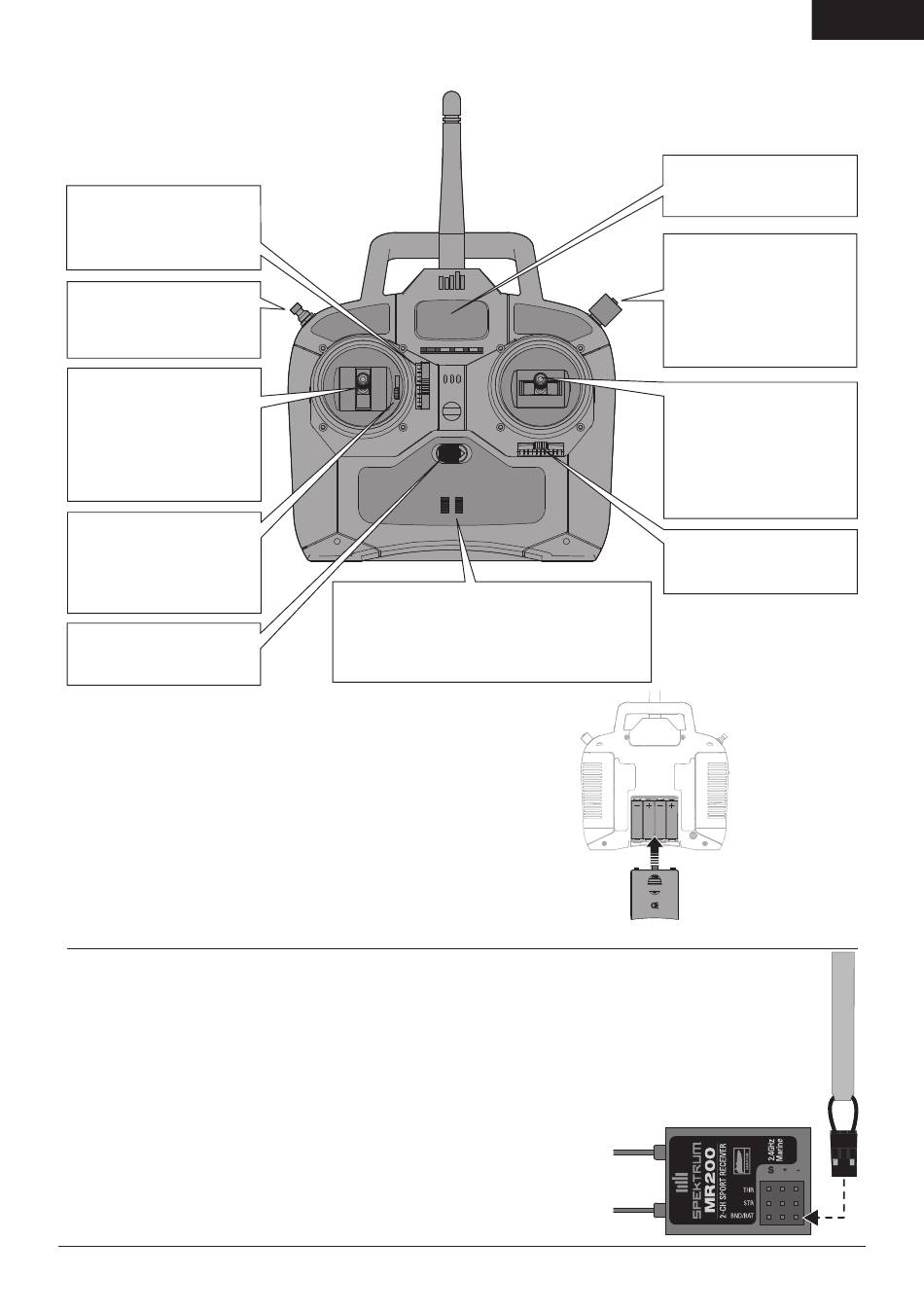

Commandes de l'émetteur
Pour plus d'informations sur l'émetteur, veuillez
consulter le manuel d'utilisation du DX2M
disponible en ligne à l'adresse suivante: www.
horizonhobby.com/products/SPMR2200.
trim du treuil
Faites glisser le trim pour régler
le trim du treuil qui assure la
tension des voiles.
Boutton d'Affectation
Pousser et maintenir
enfoncé pour effectuer
l'affectation
gestion des treuils
(winch)
Pousser le bouton en
HAUT pour relâcher
les écoutes. Pousser
le bouton en BAS pour
tendre les écoutes.
interrupteur 50/50,
70/30
Ajuste la valeur du ratio
(50/50 ou 70/30) de la course
avant/arrière du manche.
interrupteur on/off
Allumer ou éteindre
l'émetteur
installation des piles de l'émetteur
L'émetteur fonctionne avec 4 piles AA.
1. Retirez le cache de la batterie.
2. Insérez les piles comme illustré.
3. Replacez le cache.
Affectation
Votre bateau est livré affecté à l'émetteur inclus.
Effectuez les étape suivantes uniquement si le bateau ne
répond pas aux ordres de l'émetteur ou si vous souhaitez
affecter le bateau à un autre émetteur compatible.
1. Vérifiez que l'émetteur est bien hors tension.
2. Insérez la prise de Bind dans le port BND/BAT
du récepteur.
3. Branchez correctement le porte-piles (avec
les batteries insérées dedans) sur les broches
+ et - du port STR ou THR.
4. Maintenez appuyé le bouton Bind de l'émetteur
en le mettant sous tension.
Ragazza
interrupteur d'inversion de sens
Permet de changer la direction de la
commande du treuil et du gouvernail
(effectuez un test radio pour vérifier son bon
fonctionnement)
5. Quand la DEL du récepteur se met à clignoter
(indiquant que l'affectation est terminée)
relâchez le bouton bind de l'émetteur.
dELs
Indicateurs du niveau de la
batterie
Potentiomètre de
débattement du
gouvernail
Permet de régler le
débattement maximal
du servo actionnant le
gouvernail.
gouvernail
Pousser le bouton à
DROITE pour orienter le
gouvernail vers la droite.
Pousser le bouton à
GAUCHE pour orienter le
gouvernail vers la gauche.
trim de gouvernail
Ce trim permet de corriger la
trajectoire du bateau.
