R2707-PX
PEX Thick Tile Installation Instalación PEX en losas gruesas PEX Installation sur des carreaux
R2707-MF
D.
E.
2
1

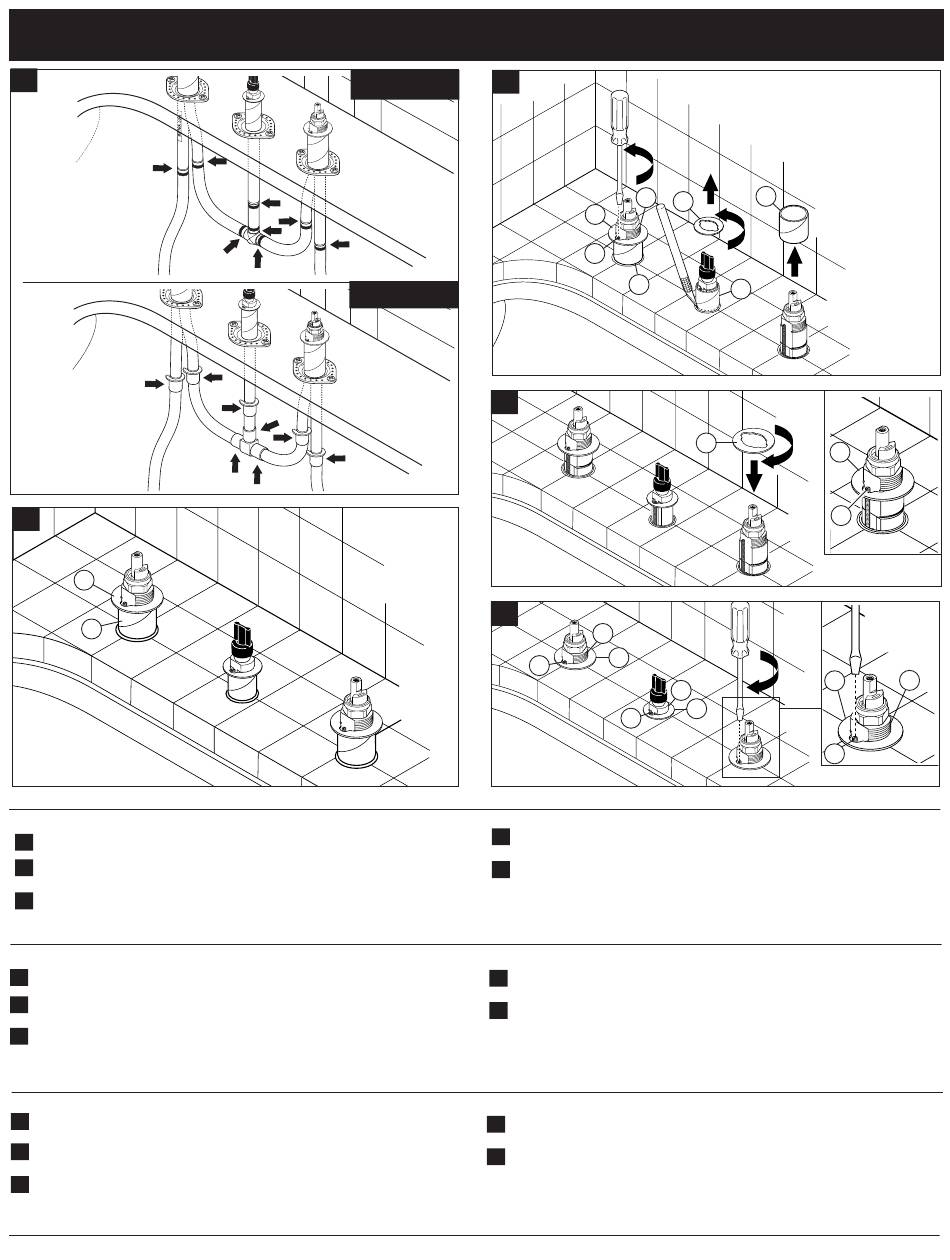

Turn on water supplies and check for leaks at arrows.
D.
Finish surface up to cardboard spacers (1). Washer (2) indicates maximum
E.
finished deck thickness.
Loosen screws (1) until washer (2) is free. Rotate washer 90° and remove.
F.
Cut cardboard tubes (3) flush to finished deck and-discard.
Abra los suministros de agua y fíjese si hay filtraciones o fugas.
D.
Termine la superficie con los separadores de cartón (1). La arandela (2)
E.
indica el grosor máximo del borde terminado.
Afloje los tornillos (1) hasta que la arandela (2) quede libre. Gire la arandela
F.
90° y quítela. Corte los tubos de cartón (3) de manera que queden al ras con
el borde terminado y descarte.
D.
Rétablissez l'alimentation en eau et vérifiez l'étanchéité.
Finissez la plage jusqu'aux pièces d'espacement en carton (1).
E.
La rondelle (2) indique l'épaisseur maximale de la plage finie.
Desserrez les vis (1) jusqu'à ce que la rondelle (2) se libère. Tournez la
F.
rondelle de 90° et retirez-la. Coupez les tubes de carton (3) au ras de la plage
finie et jetez-les.
F.
R2707-PX
R2707-MF
G.
H.
1
Replace washers (1) on end valves and spout adapter. Rotate 90° to
G.
expose screws (2).
Tighten screws (1) with a regular slotted screwdriver. Tighten until
H.
washers (2) are flush to the finished deck surface. NOTE: Gradually
tighten all six screws (1) together to prevent binding. You are now
ready for the trim kit. Please see the trim installation instructions.
Coloque otra vez las arandelas (1) en las válvulas extremas y en el adaptador
G.
del surtidor. Gire 90° para exponer los tornillos (2).
Apriete los tornillos (1) con un destornillador con ranura corriente. Apriete hasta que
H.
las arandelas (2) queden al ras con la superficie del borde. NOTA: Poco a poco
apriete los seis tornillos (1) al mismo tiempo para prevenir que se peguen.
Ahora Está listo para usar el juego de guarnición. Por favor-vea las instrucciones para
la instalación de la guarnición.
Remettez les rondelles (1) en place sur les soupapes et l'adaptateur du
G.
bec. Tournez-les de 90° pour exposer les vis (2).
Serrez les vis (1) avec un tournevis à extrémité plate jusqu'à ce que les
H.
rondelles (2) se trouvent au ras de la plage finie. NOTE: serrez
les six vis (1) graduellement pour ne rien déformer. Pour pouvez
ant installer le kit de finition. Veuillez consulter les instructions d'installation-des
éléments-de finition.
10
3
1
2
2
1
3
3
1
1
2
1
2
1
1
2
2
1
1
mainten-
