Raccordements hydrauliques
Les composants hydrauliques à installer pour que les pompes fonctionnent correctement sont :
Tuyau d'aspiration avec une sonde de niveau et un filtre bas
Tuyau de distribution avec soupape d'injection
Tuyau de décharge
Tuyau d'aspiration
Dévisser entièrement l'écrou annulaire d'aspiration sur le corps de pompe et tirer les éléments nécessaires pour
assembler le tuyau : serrage de l'écrou annulaire, maintien de la bague et porte-tuyau.
Monter comme indiqué, en veillant à ce que le tuyau soit inséré à fond sur le support de tuyau.
Serrer le tuyau sur le corps de la pompe en serrant la bague avec vos mains.
Connecter l'autre extrémité du tuyau flexible vers le filtre de fond en utilisant la même procédure.

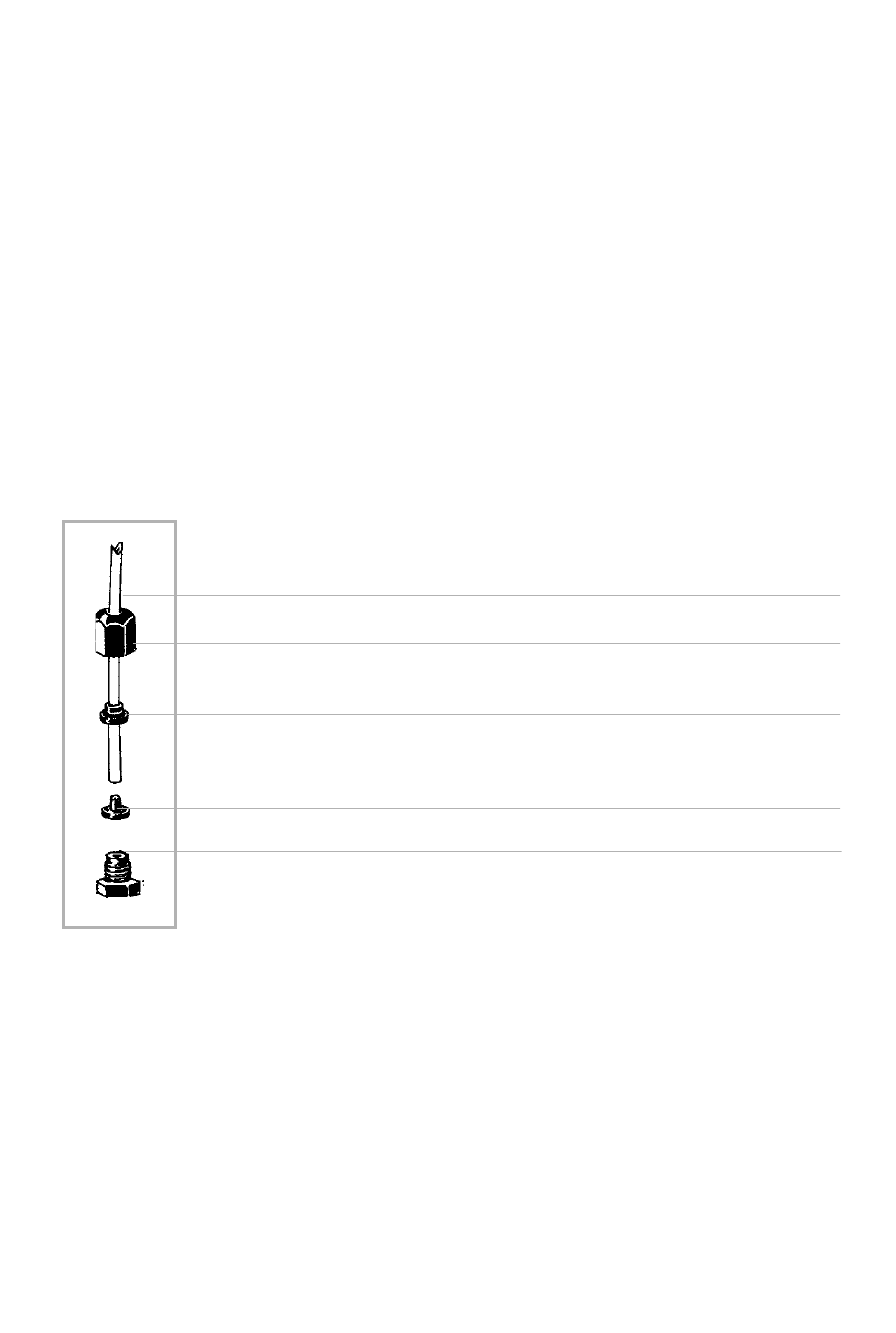

Tuyau d'aspiration.
Écrou de serrage
Anneau de maintien
Support du tuyau
Joint torique
Vanne
Figure A
Tuyau de refoulement
Dévisser entièrement l'écrou annulaire d'aspiration sur le corps de pompe et tirer les éléments nécessaires pour
assembler le tuyau : serrage de l'écrou annulaire, maintien de la bague et porte-tuyau.
Monter comme indiqué, en veillant à ce que le tuyau soit inséré à fond sur le support de tuyau.
Serrer le tuyau sur le corps de la pompe en serrant la bague avec vos mains.
Connecter l'autre extrémité du tuyau flexible vers la vanne d'injection en utilisant la même procédure.
