Dépannage
Diagnostics de la carte E/S discrète
Voir la F
. 9 et le F
. 10 pour dépanner la carte E/S discrète. Voir également le Schéma électrique du système
IG
IG
sur les pages 34 et 35.

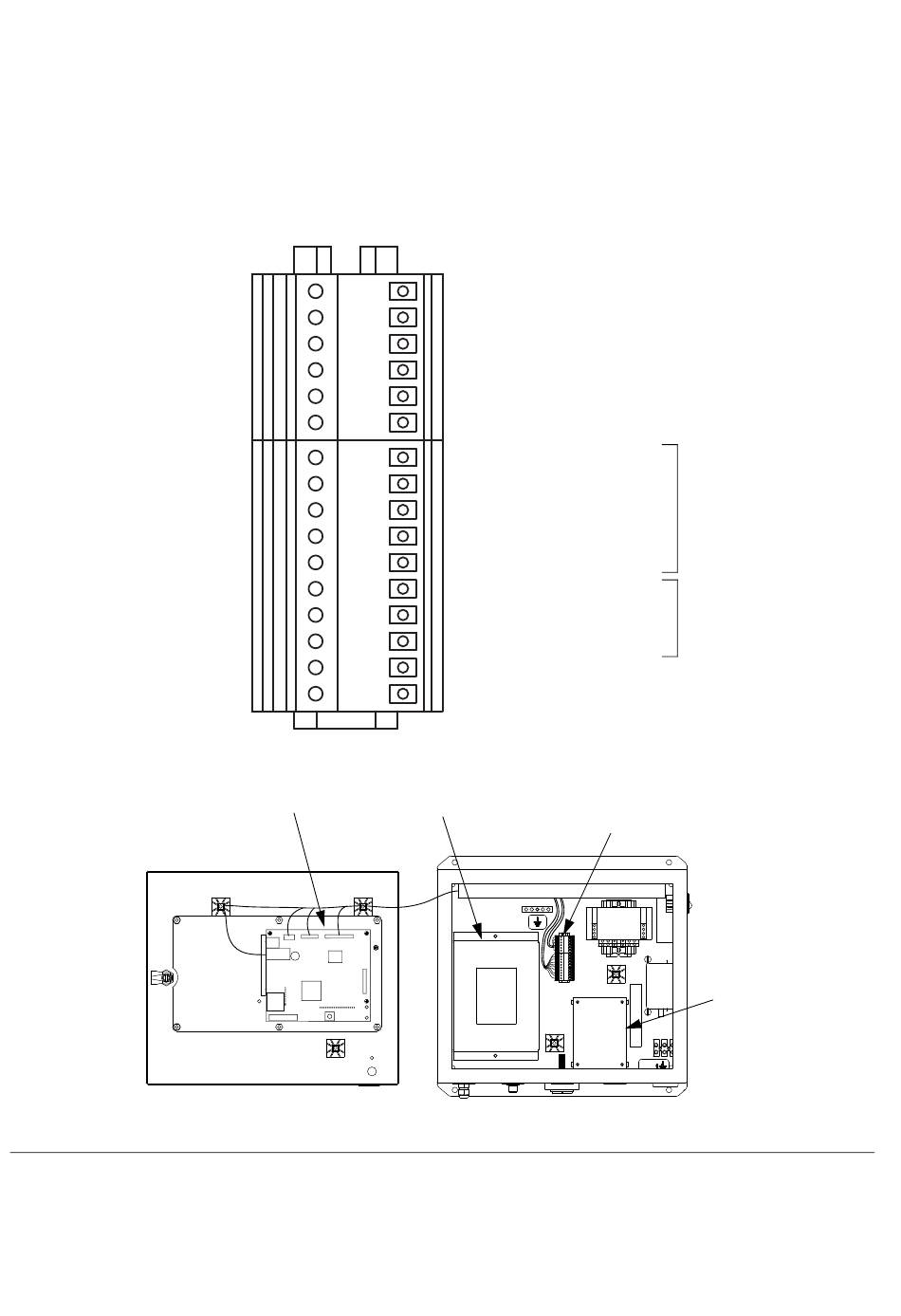

F
. 9 : cartes de commandes EasyKey et plaques à borne
IG
24
Détail de la plaque à bornes E/S
Broche
1
Broche
1
Carte d'affichage
RS485 Intégration A
RS485 Intégration B
RS485 Mise à la terre de l'intégration
RS485 Réseau A
RS485 Réseau b
RS485 Mise à la terre du réseau
Calibrage du contrôle de débit
Gâchette du pistolet
Numérique commune
Arrêt à distance
Réinitialisation de l'alarme
Alarme générale
Numérique commune
Alarme de durée de vie du produit
Entrée analogique du débit
Analogique commune du débit
Carte barrière
ENTRÉES
SORTIES
TI12958a
Plaques à bornes
(voir détail ci-dessus)
Carte E/S discrète
(voir F
. 10)
IG
TI12496c
313959N
