Fonctionnement, réparation, pièces

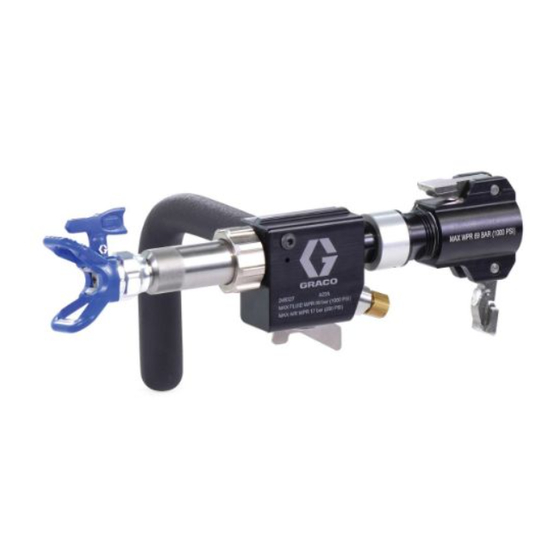

Applicateur à passage intégral
Pour une pulvérisation portable de produits à base aqueuse. Peut être utilisé pour
l'application de produits à base de solvants uniquement si des joints compatibles avec les
solvants sont installés et des flexibles conducteurs compatibles avec les solvants sont
utilisés. Réservé à un usage professionnel.
Non homologué pour une utilisation en atmosphère explosive en Europe.
Modèles 24B327, 17Z128
Pression de service de produit maximale : 6,9 MPa (69 bar ; 1000 psi)
Pression d'entrée d'air maximale : 1,7 MPa (17 bar ; 250 psi)
Consignes de sécurité importantes
Avant d'utiliser cet équipement, lire tous les
avertissements et toutes les instructions de ce manuel et
du manuel d'utilisation du T-Max™. Conserver ces
instructions.
Manuels connexes :
Manuel d'utilisation, de réparation
3A6748
et de pièces détachées du
T-Max™
313908E
FR
Publicité
Table des Matières
Manuels Connexes pour Graco 24B327
Sommaire des Matières pour Graco 24B327
- Page 1 Réservé à un usage professionnel. Non homologué pour une utilisation en atmosphère explosive en Europe. Modèles 24B327, 17Z128 Pression de service de produit maximale : 6,9 MPa (69 bar ; 1000 psi) Pression d’entrée d’air maximale : 1,7 MPa (17 bar ; 250 psi) Consignes de sécurité...
-
Page 2: Avertissements
Avertissements Avertissements Les avertissements suivants concernent la configuration, l’utilisation, la mise à la terre, la maintenance et la réparation de cet équipement. Le point d’exclama tion est un avertissement général tandis que les symboles de danger font référence aux risques associés à une procédure particulière. Lorsque ces symboles apparaissent dans le texte du présent manuel, ou sur les étiquettes d'avertissement, reportez-vous à... -
Page 3: Risques Relatifs À Une Mauvaise Utilisation De L'équipement
Avertissements AVERTISSEMENTS RISQUES RELATIFS À UNE MAUVAISE UTILISATION DE L'ÉQUIPEMENT Toute utilisation inappropriée du matériel peut provoquer des blessures graves, voire mortelles. • Ne pas utiliser l’appareil en cas de fatigue ou sous l’influence de médicaments, de drogue ou d’alcool. •... -
Page 4: Procédure De Décompression
Procédure de décompression Procédure de décompression 3. Si la buse ou le tuyau de pulvérisation semblent Appliquer la procédure de décompression à bouchés ou que la pression n’a pas été entièrement chaque fois que ce symbole apparaît. relâchée : a. Si la vanne d’amorçage est présente, faites-la tourner vers le bas en position d'amorçage. -
Page 5: Rinçage De L'équipement (Produits À Base De Solvants)
Rinçage de l'équipement (produits à base de solvants) Rinçage de l'équipement (produits à base de solvants) Toujours mettre l’équipement et le bac de récupération à la terre afin d’éviter un incendie ou une explosion. Rincez toujours à la pression la plus basse possible afin d’éviter toute étincelle statique et toute blessure due à... -
Page 6: Configuration
Configuration Configuration Installer la buse et le garde-buse de l’applicateur 1. Si l’équipement a été récemment utilisé, appliquer la Procédure de décompression, page 4. Vérifier que la régulation de la pression est désactivée et que le moteur essence est éteint, ou que le cordon d’alimentation est bien débranché... -
Page 7: Fonctionnement
Fonctionnement Fonctionnement 2. Remettre tourner la buse SwitchTip en position de pulvérisation. Activer l'applicateur. Pulvériser le jet test. DÉBOUCHAGE Pulvérisation sans air 1. Vérifier que la buse en forme de flèche (31) est bien orientée vers l’avant (pulvérisation). 2. Maintenir l’applicateur perpendiculaire à environ 1 m (40 po.) de la surface. -
Page 8: Pièces Du Modèle 24B327
Fonctionnement Pièces du modèle 24B327 Réf. Réf. Description Qté. Réf. Réf. Description Qté. 15G352 JOINT D’ÉTANCHÉITÉ 15W371 CORPS, vanne, version HTX 20† 289922 FILTRE, tamis, texturé, maille 18 24B329 KIT, tiroir cylindrique, comprend les 20a† 289923 FILTRE, tamis, texturé, maille 30 pièces 3a - 3d, 8 15X791 BOUCHON, passage d’air... -
Page 9: Pièces Du Modèle 17Z128
Fonctionnement Pièces du modèle 17Z128 Réf. Réf. Description Qté. Réf. Réf. Description Qté. 122521 VIS, usinée, 1/4-20 x 2,5 17Z226 CORPS, vanne, version HTX 24B328 MANCHE, applicateur (comprend 24B329 KIT, tiroir cylindrique, comprend les la pièce 17) pièces 3a - 3d, 8 289874 COUPLER, femelle, démontage 121576 Étanchéité, joint torique, rapide... -
Page 10: Caractéristiques Techniques
Pression d’air de service maximum 250 psi (1.7 MPa, 17 bar) Exigences en matière d'air 30 pieds cube/min (0,84 m3/min) maximum Dimension de l’entrée produit Came et rainure 1 po. (m) (Graco HP) Dimension de l’entrée d’air 1/4 NPSM (m) Pièces en contact avec le produit de Aluminium, acier inoxydable, PE, POM, polyuréthane, nitrile, nylon, PVC, carbure... -
Page 11: Garantie Standard De Graco
OU IMPLICITE, COMPRENANT, MAIS SANS S’Y LIMITER, UNE GARANTIE MARCHANDE OU UNE GARANTIE DE FINALITÉ PARTICULIÈRE. La seule obligation de Graco et la seule voie de recours de l’acheteur pour toute violation de la garantie seront telles que définies ci-dessus. L’acheteur convient qu’aucun autre recours (pour, la liste n’ayant aucun caractère exhaustif, dommages indirects ou consécutifs de manque à... -
Page 12: Informations Graco
Pour obtenir des informations sur les brevets, consulter la page www.graco.com/patents POUR PASSER COMMANDE, contacter votre distributeur Graco ou appeler le +1 800 690 2894 pour obtenir les coordonnées du distributeur le plus proche. Tous les textes et illustrations contenus dans ce document reflètent les dernières informations disponibles concernant le produit au moment de la publication.
