De plus, le servo est fourni avec tous les accessoires nécessaires pour le contrôle d'aiguillages, ce
qui vous évite la recherche de petites pièces.
5. Raccordement au système digital.
Nous conseillons de d'abord configurer entièrement le décodeur SwitchPilot 3 Servo avant de le
monter sur le réseau.
5.1. Eléments de branchements.

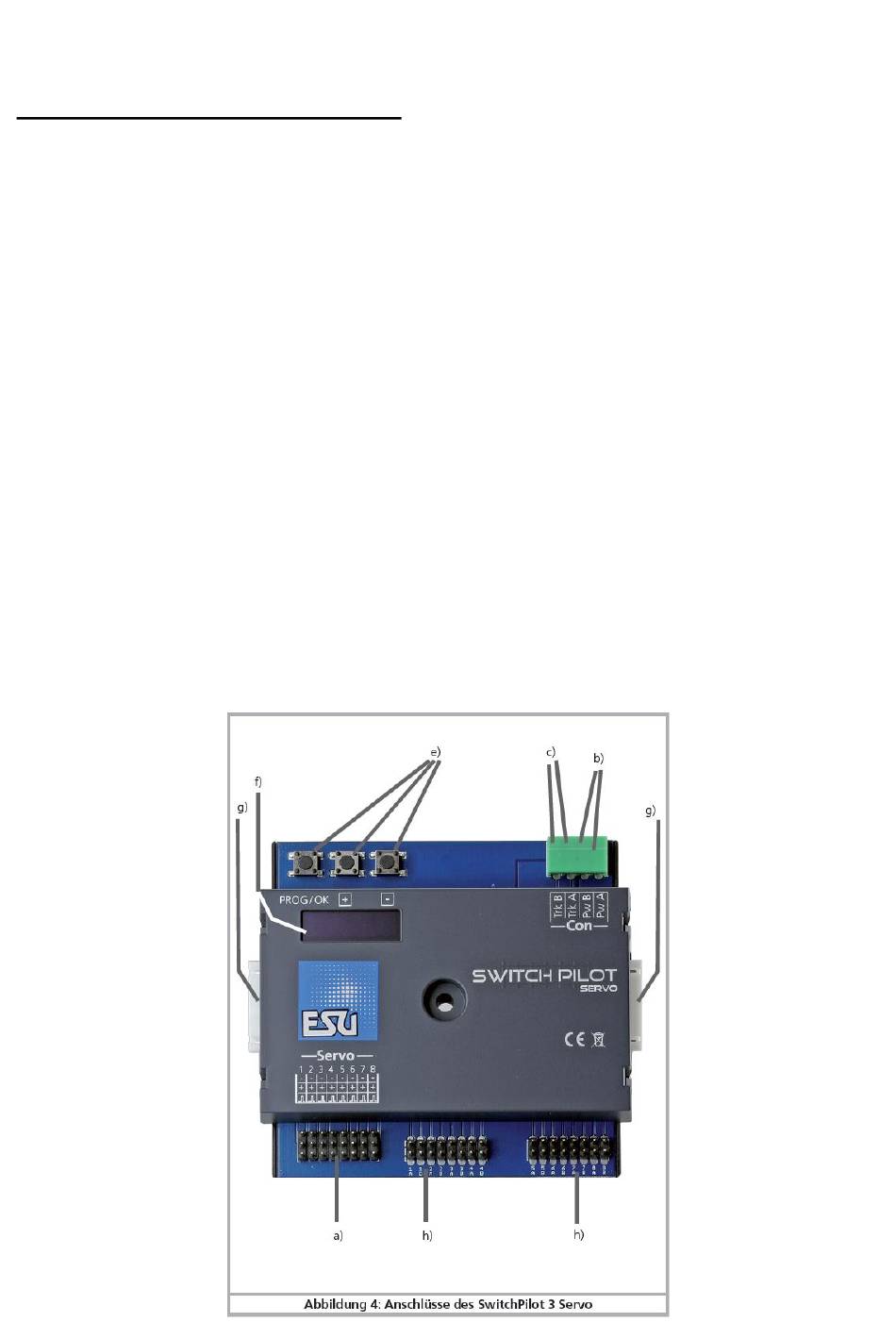

L'illustration 4 montre le SwitchPilot 3 Servo avec tous les éléments de raccordement.
(a) Ce bornier sert au branchement de 8 servomoteurs RC (par exemple ESU, Futaba©, entre
autres) et forme les sorties 1-8 du SwitchPilot 3 servo.
(b) L'alimentation du SwitchPilot 3 Servo et des consommateurs qui y sont raccordés se fait via les
bornes PwA et PwB. Vous pouvez utiliser soit le courant digital de la voie, soit un adaptateur
externe. Pour de grands réseaux, il est préférable d'utiliser une alimentation séparée. De cette
manière l'énergie nécessaire pour les commutations n'est pas prélevée sur la centrale ou le Booster.
(c) Reliez les bornes Trk A et Trk B à la sortie 'voies' de la centrale ou du booster qui enverront les
commandes au SwitchPilot 3 Servo.
(e) Unité de programmation. Les trois boutons PROG/OK ainsi que (+) et (–) servent à la
configuration du décodeur comme expliqué au chapitre 6.
(f) Le dispay affiche tous les réglages du décodeur y compris l'adresse des aiguillages et le statut
des sorties. Après quelques secondes l'économiseur d'écran affiche la tension d'alimentation.
(g) Connecteur pour raccorder le module SwitchPilot Extension.
(h) Ces borniers servent à raccorder 2 x 4 boutons-poussoir externes pour déterminer directement
les positions du servo sans centrale digitale. Consultez le chapitre 12 pour plus d'informations.
(référence fiche: ESU-741160, à commander chez votre détaillant)
