• Pour modifier le réglage actuel, utilisez maintenant les touches (+) et (-) . Appuyez sur le bouton
jusqu'à ce que l'écran affiche la valeur souhaitée. Le décodeur accepte les modifications
immédiatement pour que vous puissiez voir ce qui se passe.
• Confirmez votre saisie avec PROG / OK. L'option de réglage suivante clignote pour indiquer
qu'elle peut être modifiée.
• Si vous ne souhaitez pas modifier une option de réglage et que vous souhaitez passer à l'option
suivante, appuyez simplement sur le bouton PROG / OK. La valeur actuelle n'est alors pas
modifiée.
• Après avoir modifié la dernière des trois options de réglage ou confirmé avec PROG / OK, plus
rien ne clignotera. Vous êtes maintenant de retour dans le mode d'affichage du panneau, vous
pouvez maintenant, soit en appuyant à nouveau sur PROG / OK, effectuer d'autres modifications
dans les options de réglage du panneau, soit sélectionner un autre panneau au moyen des touches
(+) ou (-).
Vous trouverez une liste de tous les panneaux possibles et leurs options de réglage au chapitre 15.
6.3. Mode 'adresse' pour les centrales ROCO®
Comme déjà mentionné au chapitre 6.1, les centrales ROCO® (particulièrement la Multimaus mais
aussi la Z21 dans la norme standard) utilisent une autre méthode pour calculer les numéros
d'aiguillages.
Pour que tout se passe normalement même avec les centrales ROCO®, vous devez signaler au
SwitchPilot 3 Servo que vous possédez une centrale ROCO®.
Pour ce faire, sélectionnez l'option ''Mode'' dans le panneau "ADDRESS MODE '' puis la méthode
de calcul "ROCO".
6.4. Configuration des sorties.
On peut configurer les caractéristiques de chaque sortie individuellement. Pour chaque sortie, on
dispose de 3 panneaux pour pouvoir afficher en tout 9 options.

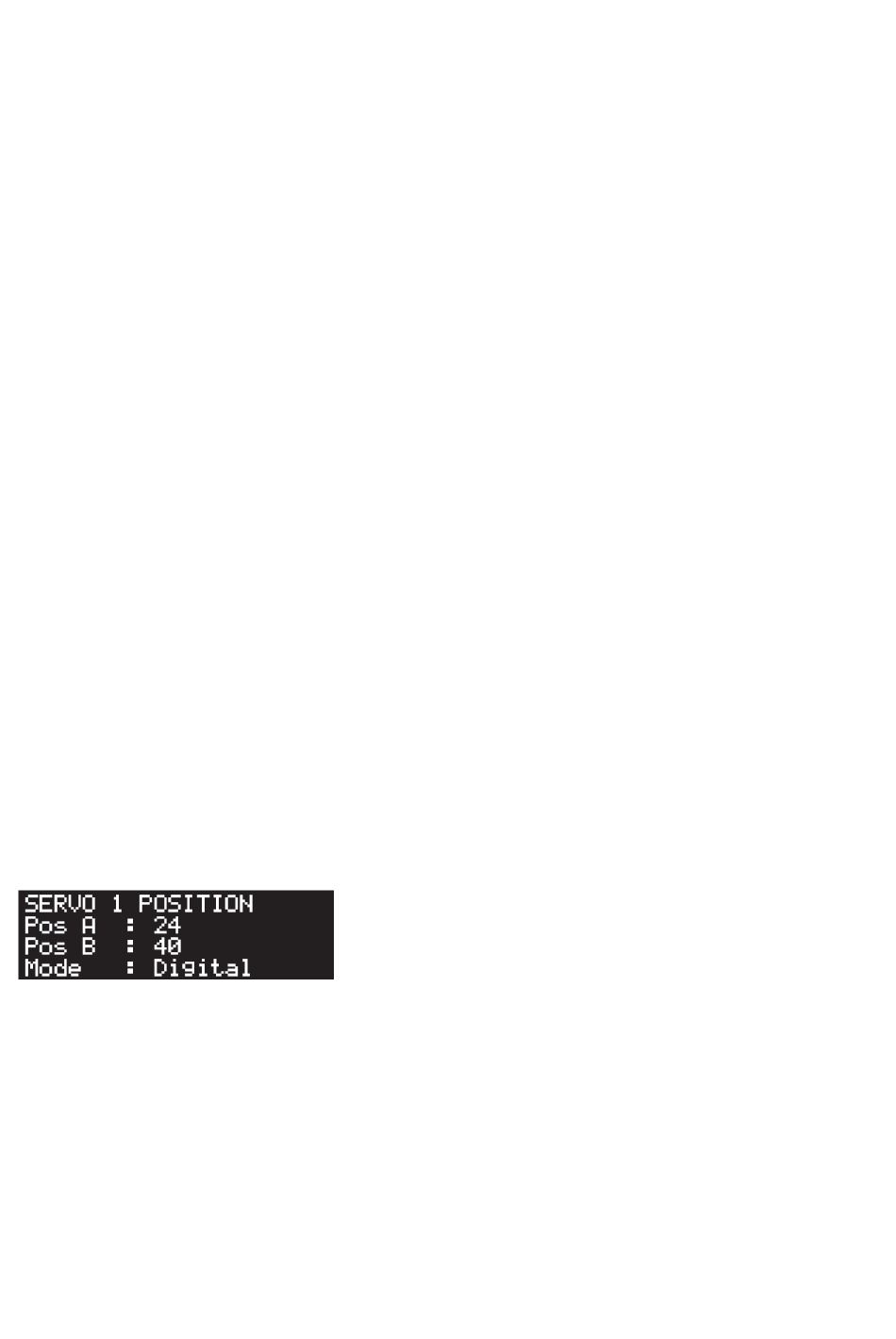

6.4.1. Position du servo et mode.
L'option "Pos A" définit la position finale (angle) du servo en position "A". La valeur exacte dépend
du servo utilisé et son installation. Cela ne peut être déterminé qu'en expérimentant.
Dès que vous modifiez la valeur avec (+) ou (-), le Servo connecté accepte immédiatement la
valeur. Vous pouvez ainsi tester directement les effets du changement de valeur.
L'option "Pos B" définit la position finale (angle) du servo en position "B". La valeur exacte dépend
du servo utilisé et son installation. Cela ne peut être déterminé qu'en expérimentant.
Dès que vous modifiez la valeur avec (+) ou (-), le Servo connecté accepte immédiatement la
valeur. Vous pouvez ainsi tester directement les effets du changement de valeur.
À l'aide de l'option ''Mode'', vous pouvez sélectionner le mode de sortie souhaité :
''Digital'' configure le mode digital comme décrit au chapitre 4.4.1.
