Illustration 4 : connexions du SwitchPilot 3 Servo
5.2 Alimentation au départ du système digital.
Pour de petits réseaux avec peu de consommateurs commutés en même temps, l'alimentation du
SwitchPilot 3 Servo peut se faire directement par la centrale digitale. Les bornes PwA et PwB sont
connectées en parallèle avec les bornes Trk A et Trk B.
! Il faut utiliser l'alimentation au départ du système digital lorsque vous configurez le SwitchPilot 3
Servo sur la voie de programmation de votre centrale digitale. Consultez le chapitre 9 pour plus de
détails.

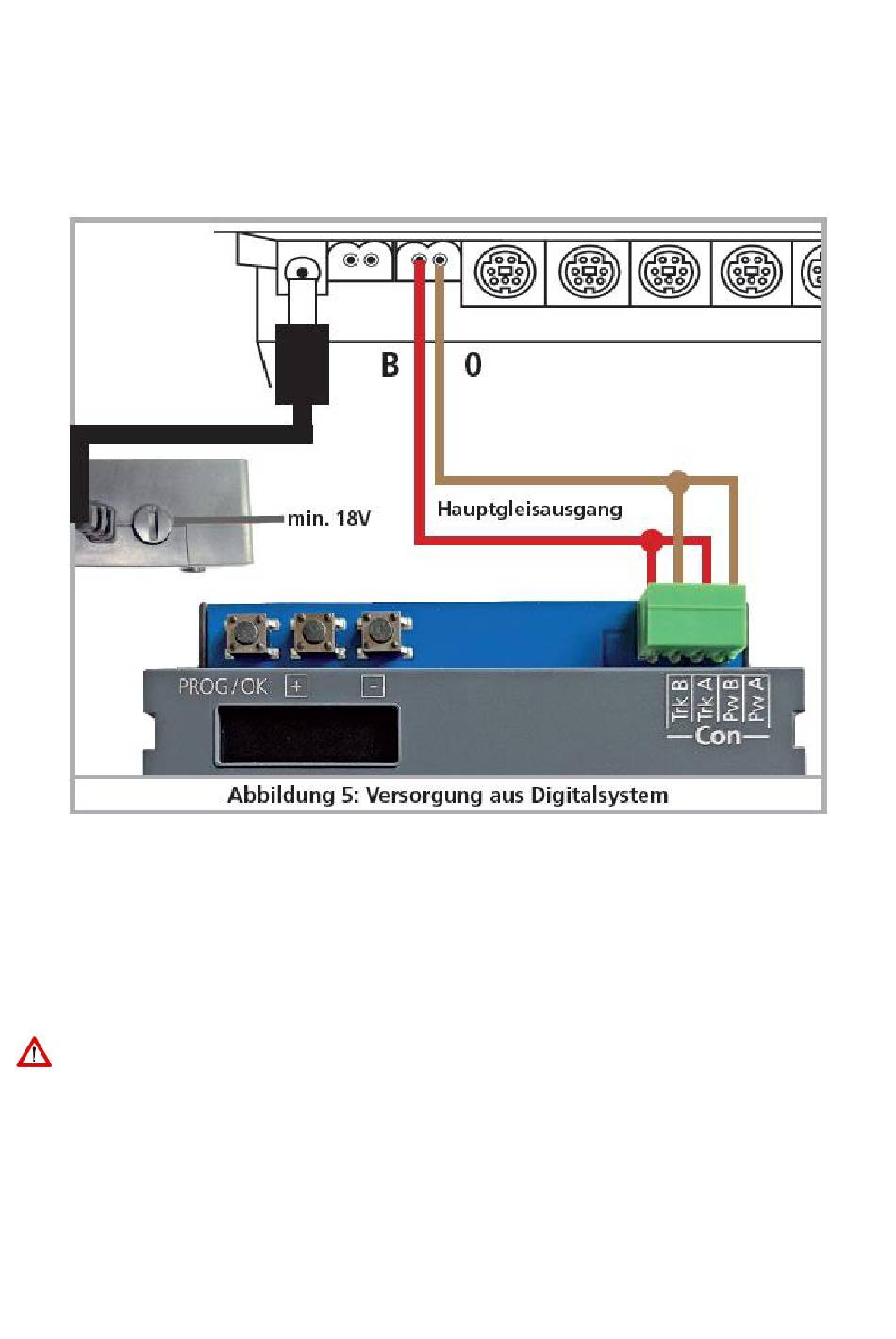

Illustration 5 : Alimentation au départ du système digital.
5.3. Alimentation externe.
Pour de grands réseaux avec de nombreux consommateurs, nous conseillons l'emploi d'une
alimentation externe.
Vous trouverez, dans le chapitre 4.2., les caractéristiques des adaptateurs DC et AC qui conviennent.
Nous recommandons l'emploi d'un adaptateur à courant continu stabilisé d'environ 14V DC et une
puissance de sortie d'au moins 3A (par exemple l'article N° 50119 de ESU).
Ce type de branchement ne peut pas être utilisé pour la programmation sur la voie de
programmation. Dans ce cas, il faut réaliser (momentanément) un branchement comme celui décrit
dans le chapitre 5.2.
