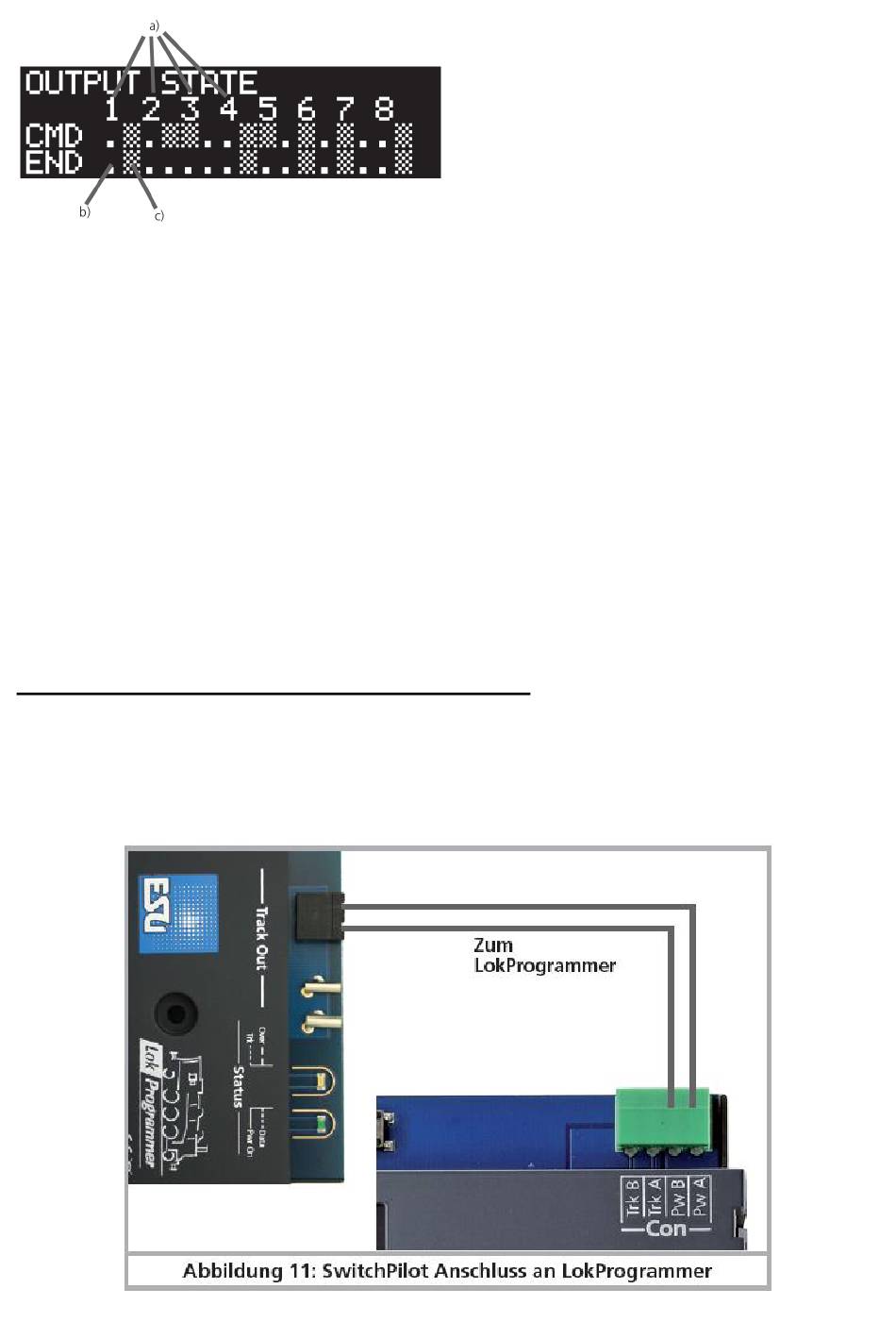

a) Numéro de la sortie servo
b) Le servo est arrivé à la position finale ''A''.
c) Le servo est arrivé à la position finale "B".
La ligne END indique pour chaque sortie 1 à 8 si le servo a atteint la position finale respective ''A''
ou ''B''.
Pendant que le servo se déplace vers une position finale, aucune barre ne s'affiche. L'absence de
barres indique des servos en mouvement.
Si le servo est en mode proportionnel et qu'il s'arrête n'importe où entre "A" et ''B'', aucune barre ne
s'affiche non plus.
La ligne CMD montre, pour chaque sortie 1 à 8, la dernière commande de mise en marche reçue :
une barre à gauche directement sous le numéro indique que la commande "rouge" a été reçue de la
centrale , une barre à sa droite indique que la dernière commande était "verte". Tant qu'aucune
commande de mise en marche valide n'a pas été reconnue, seuls des points sont affichés. Le
SwitchPilot 3 Servo enregistre les dernières commandes reconnues de sorte que le dernier état de
fonctionnement soit rétabli après une coupure de courant
7. Configuration au moyen du LokProgrammer.
Veuillez toujours utiliser la dernière version du logiciel pour votre LokProgrammer, au moins la
version 5.1.0.
Branchez le SwitchPilot 3 Servo comme montré sur l'illustration 11 (Pw A et Pw B) afin que la
lecture fonctionne parfaitement.
Illustration 11 : branchement du SwitchPilot au LokProgrammer.
